Соединение с источником питания
16
IPT-10-11-Version-3-0-HART-RU_V0406.doc

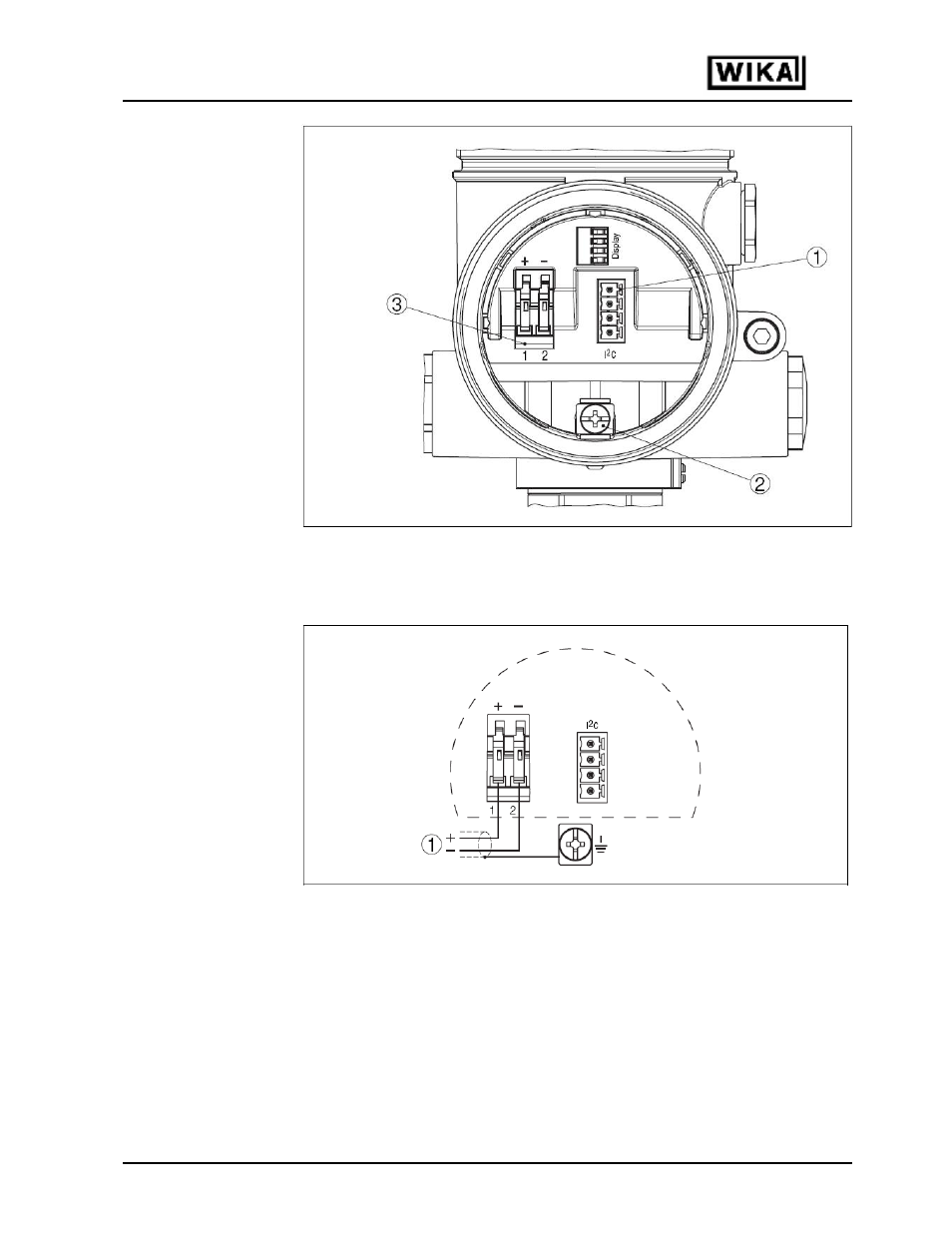

Рис. 9: Камера с разъемами, двойной корпус
1. Сервисный разъем
2. Разъем заземления для подключения экрана кабеля
3. Подпружиненные разъемы для подключения источника питания.
Рис. 10: Схема подключения, двойной корпус
1. Источник питания/выходной сигнал
Схема
подключения
Камера с
разъемами
