Настройка с помощью модуля индикации и настройки
21
IPT-10-11-Version-3-0-HART-RU_V0406.doc
6.3
Система настройки

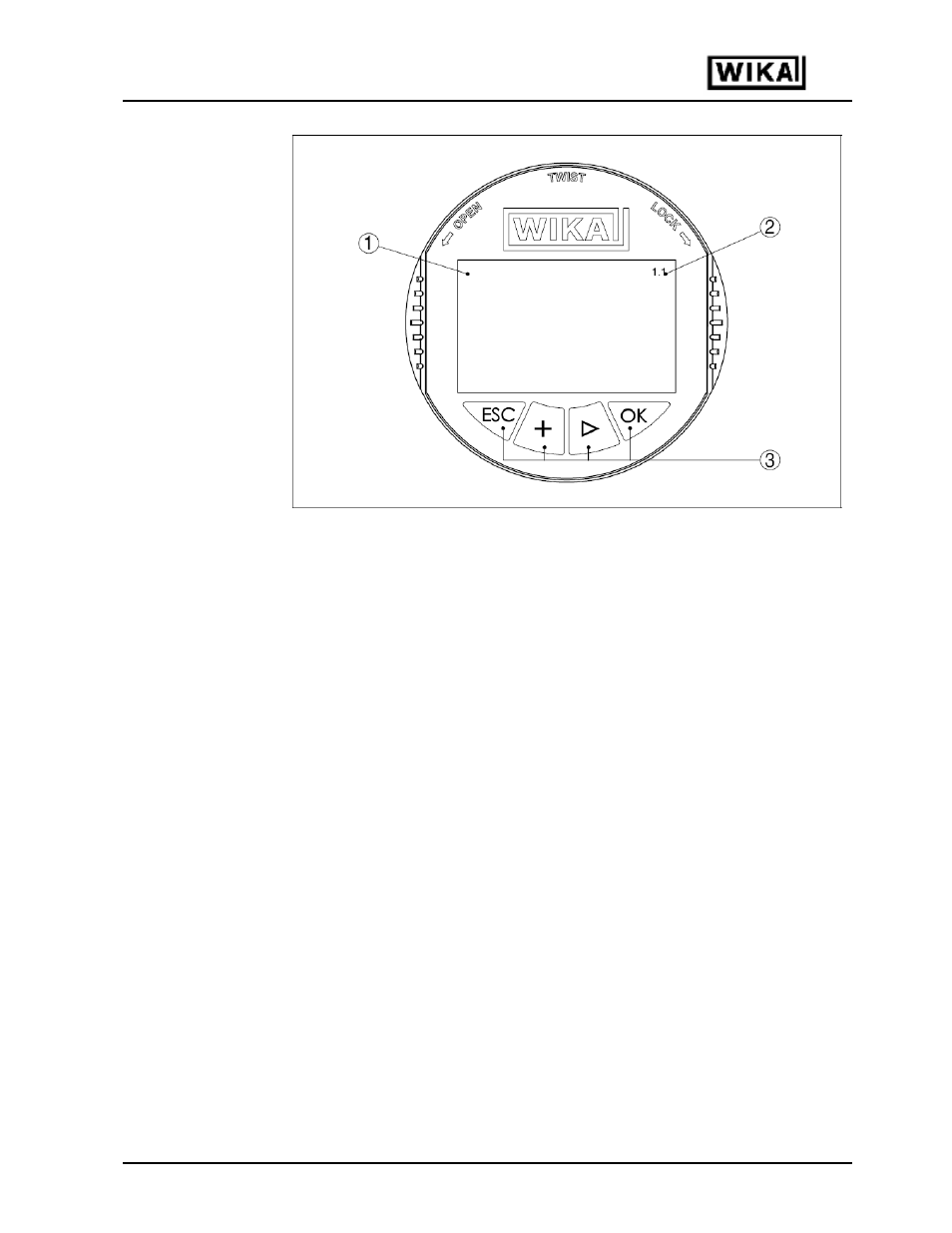

Рис. 16: Элементы индикации и настройки
1.
Жидкокристаллический дисплей
2.
Индикация номера пункта меню
3.
Кнопки настройки
•
[OK]
кнопка:
-
Перемещение в меню
-
Подтверждение выбранного пункта меню
-
Изменение параметра
-
Сохранение значения
•
[->]
кнопка:
-
Смена меню
-
Вход в список
-
Редактирование позиции
•
[+]
кнопка:
-
Изменение значения параметра
•
[ESC]
кнопка:
-
Прекращение ввода
-
Переход в меню более высокого уровня
Датчик настраивается через четыре кнопки модуля индикации и настройки. ЖК
дисплей показывает отдельные пункты меню. Функции отдельных кнопок
показаны выше. Приблизительно через 10 мин после последнего нажатия
клавиши происходит автоматический переход в режим индикации измеряемой
величины, при этом все не подтвержденные кнопкой [OK] изменения не
сохраняются.
Функции кнопок
Система
настройки
