Соединение с источником питания
15
IPT-10-11-Version-3-0-HART-RU_V0406.doc
5.4 Схемы подключения, двойной корпус

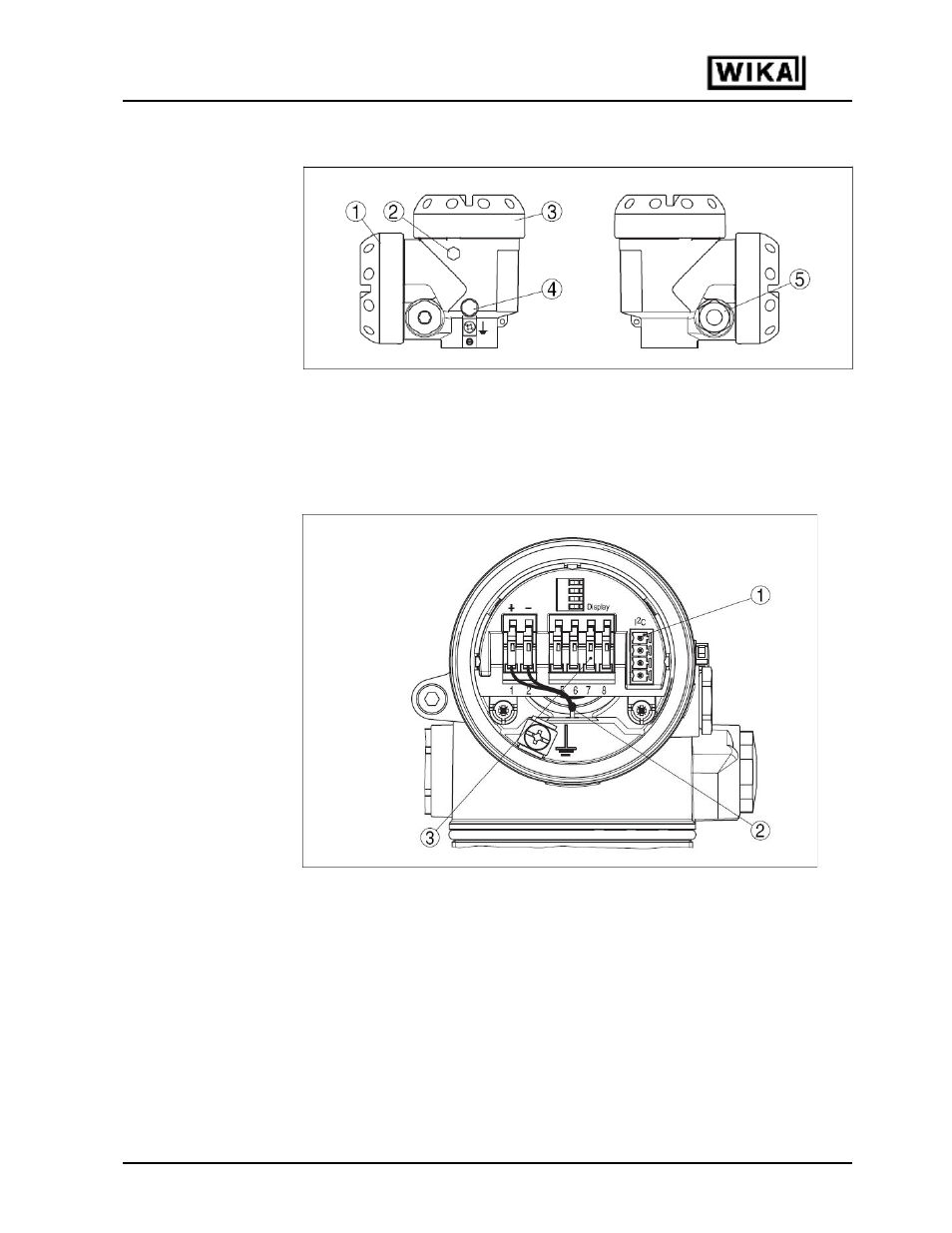

Рис. 7: Двойной корпус
1. Крышка корпуса, камера с разъемами
2. Заглушка или разъем M12x1 для внешнего модуля индикации и настройки
(
опционально)
3. Крышка корпуса, камера с электроникой
4. Фильтрующий элемент для компенсации давления
5. Кабельный ввод или разъем
Рис. 8: Камера с электроникой, двойной корпус
1. Сервисный разъем
2. Внутренний соединительный кабель с камерой с разъемами .
3. Разъем для подключения внешнего модуля индикации и настройки
Вид корпуса
Камера
электроники
