Соединение с источником питания
18
IPT-10-11-Version-3-0-HART-RU_V0406.doc

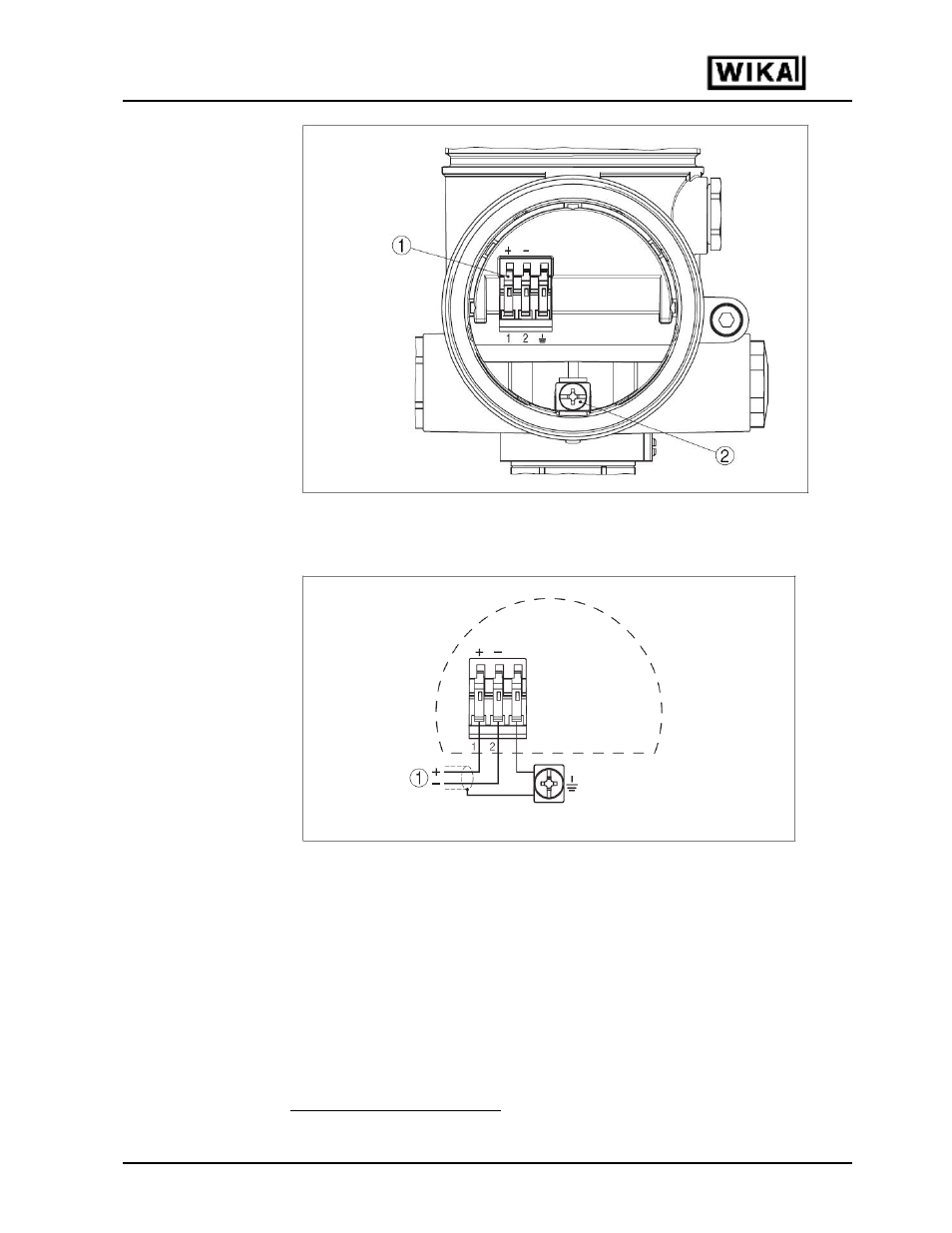

Рис. 13: Камера с разъемами, двойной корпус Exd
1. Подпружиненные разъемы для подключения питания и экрана кабеля.
2. Разъем заземления для подключения экрана кабеля
Рис. 14: Схема подключения, двойной корпус Exd
1. Источник питания/выходной сигнал
5.6 Включение
После соединения IPT-1x с источником питания или восстановления напряжения
питания, прибор выполняет самотестирование в течение примерно 30 сек. При
этом совершаются следующие действия:
• Внутренняя проверка электроники
• Индикация типа прибора, версии программного обеспечения, номера
(
имени) датчика
• Прерывистое скачкообразное изменение выходного сигнала (около 10
сек), для установки сигнала об ошибке.
Далее по кабелю передается соответствующий токовый сигнал 3
.
3 Ток соответствует действительному значению, согласно выполненных настроек, например,
настроек по умолчанию.
