Соединение с источником питания
12
IPT-10-11-Version-3-0-HART-RU_V0406.doc
5.2 Этапы соединения
Сделайте следующее:
1. Открутите крышку корпуса
2. Если установлен модуль индикации и настройки, снимите его легким
смещением влево
3. Ослабьте зажимную гайку кабельного ввода
4. Удалите приблизительно 10 см оплетки кабеля, удалите приблизительно
по 1 см изоляции с индивидуальных проводов
5. Вставьте кабель в преобразователь через кабельный ввод
6. Поднимите открывающие рычаги разъемов отверткой
7. Вставьте оголенные концы проводов в открытые разъемы в соответствии
со схемой подключения

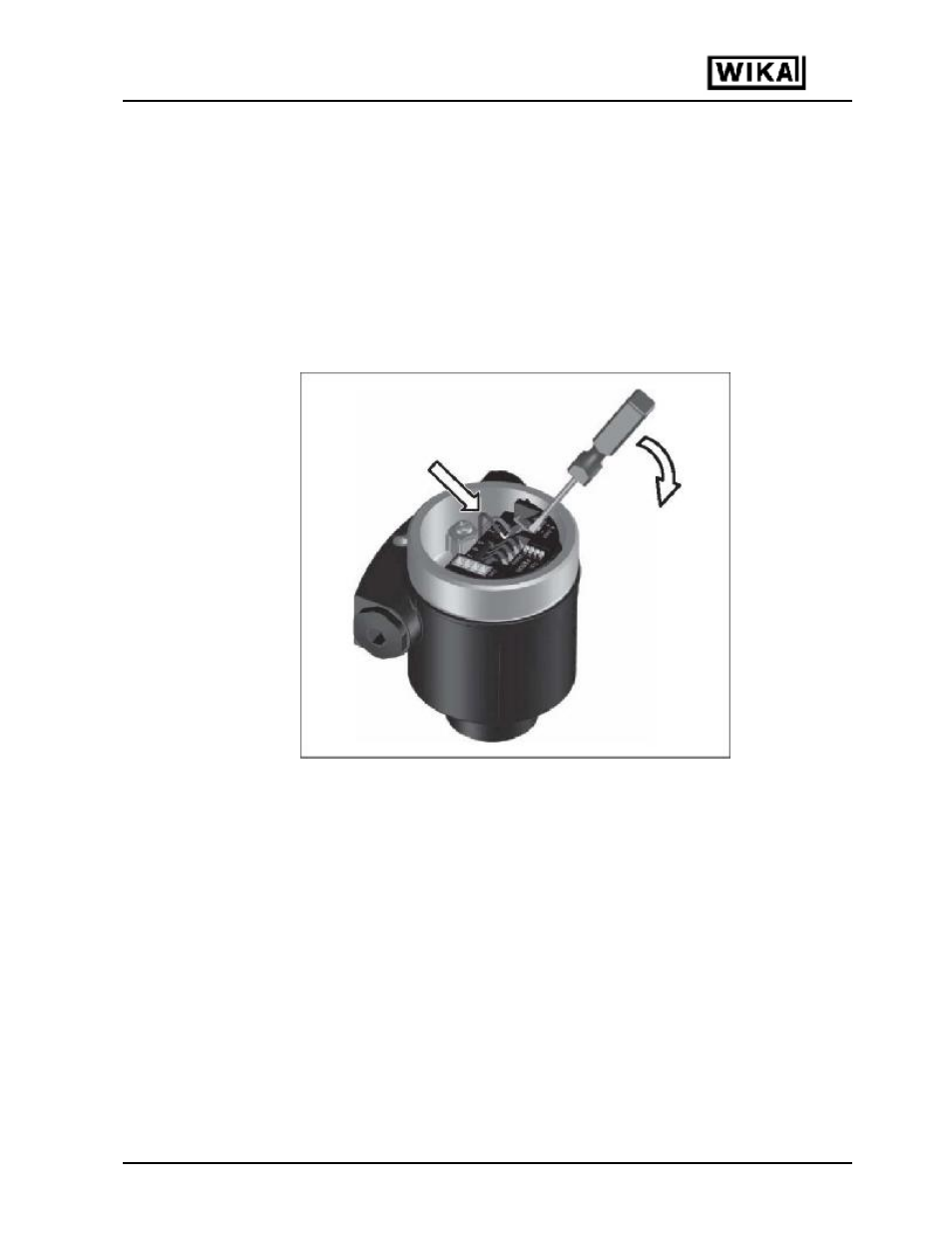

Рис. 3: Этапы соединения 6 и 7.
8. Нажмите на открывающие рычаги разъемов, Вы услышите как закроются
пружины разъема
9. Проверьте фиксацию проводов в разъемах легко потянув за них
10. Соедините экран с внутренней клеммой заземления и заземлите прибор
через клемму заземления, расположенную снаружи корпуса
11. Затяните гайку кабельного ввода, уплотнительное кольцо должно
полностью обжать кабель
12. Закрутите крышку корпуса на место.
На этом электрическое соединение завершено.
