5.2

Монтаж электрической части

1. Обесточить контроллер мотора.

Недостаточно только прервать подачу раз-

решающего сигнала к контроллеру мотора.

2. Защитить (заблокировать) контроллер мото-

ра от случайного повторного включения.

3. Использовать допустимый соединительный

кабель (

www.festo.com/catalogue).

4. Соединить HGPLE с контроллером мотора

на разъеме

6 ( Fig. 4).

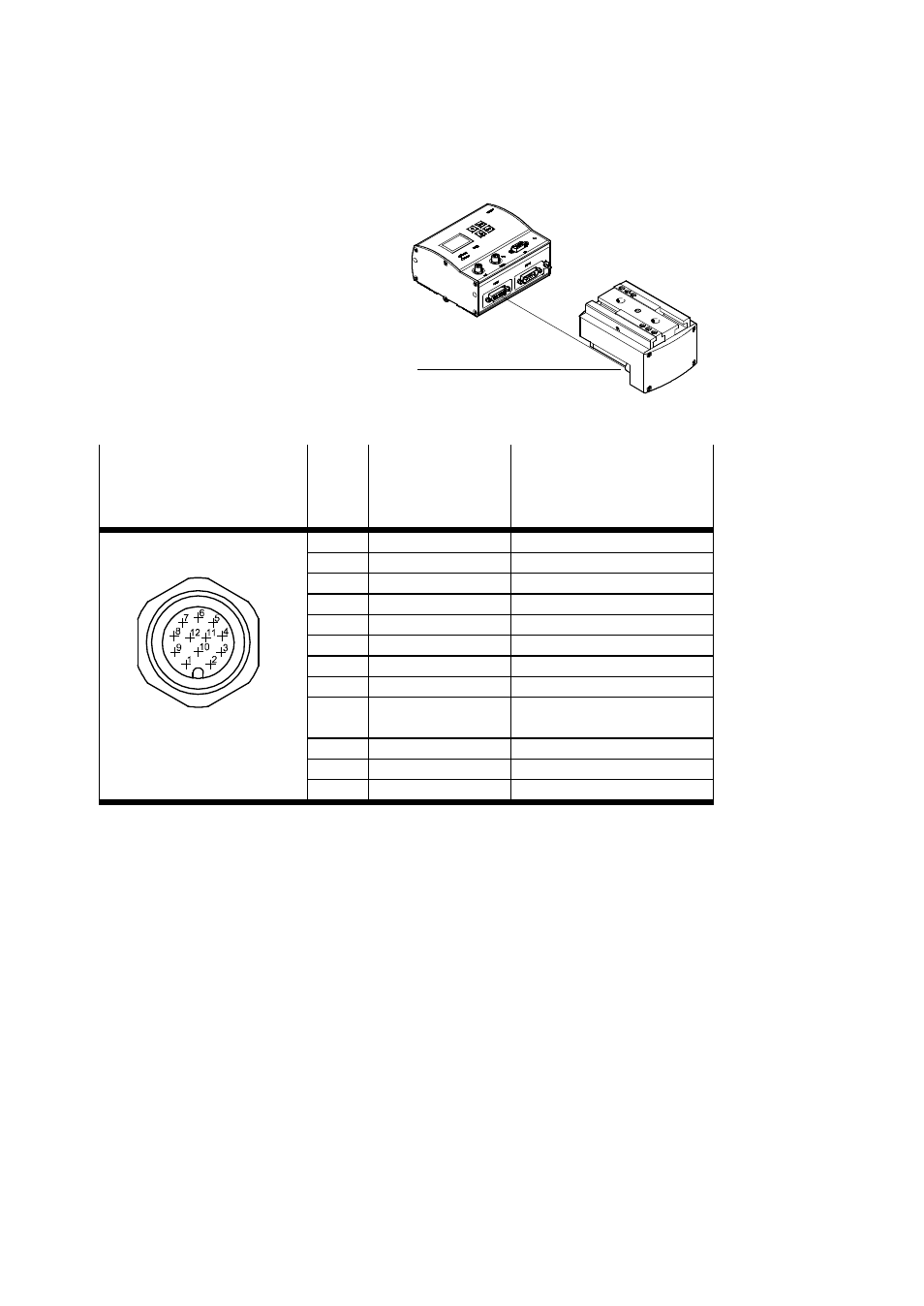

6

Fig. 4

Штекерный разъем M12 на
HGPLE (5-полюсный, взгляд
направлен на контакты штеке-
ра)

Контакт Разъем

Название

1

Мотор +

Кабель мотора

2

Мотор –

Кабель мотора

3

A

Сигнал энкодера RS485

4

A/

Сигнал энкодера RS485

5

B

Сигнал энкодера RS485

6

B/

Сигнал энкодера RS485

7

I

Сигнал энкодера RS485

8

I/

Сигнал энкодера RS485

9

+5 В пост. тока (±

5 %)

Питание сигнала (макс.

50 мА)

10

GND

Заземление сигнала

11

NC

Предварительно назначен

12

NC

Предварительно назначен

Tab. 3

Назначение контактов
