5 монтаж, 1 монтаж механической части, 5монтаж – Инструкция по эксплуатации Festo Электрический параллельный захват HGPLE

Страница 6

Advertising
background image

HGPLE

6

Festo – HGPLE – 1405a Русский

5

Монтаж

5.1

Монтаж механической части

•

Используемые пальцы захвата должны быть как можно короче и легче

(

www.festo.com/catalogue).

Монтаж пальцев захвата
1. Вставить по 2 центрирующие втулки

7 в посадоч-

ные гнезда пальцев захвата (

Tab. 1).

2. Расположить пальцы захвата с помощью центриру-

ющих втулок на губках захвата.

3. Используя по 3 крепежных винта, закрепить пальцы

захвата на г убках захвата (

Tab. 1).

4. Затянуть крепежные винты с соответствующим мо-

ментом затяжки до упора (

Tab. 1).

7

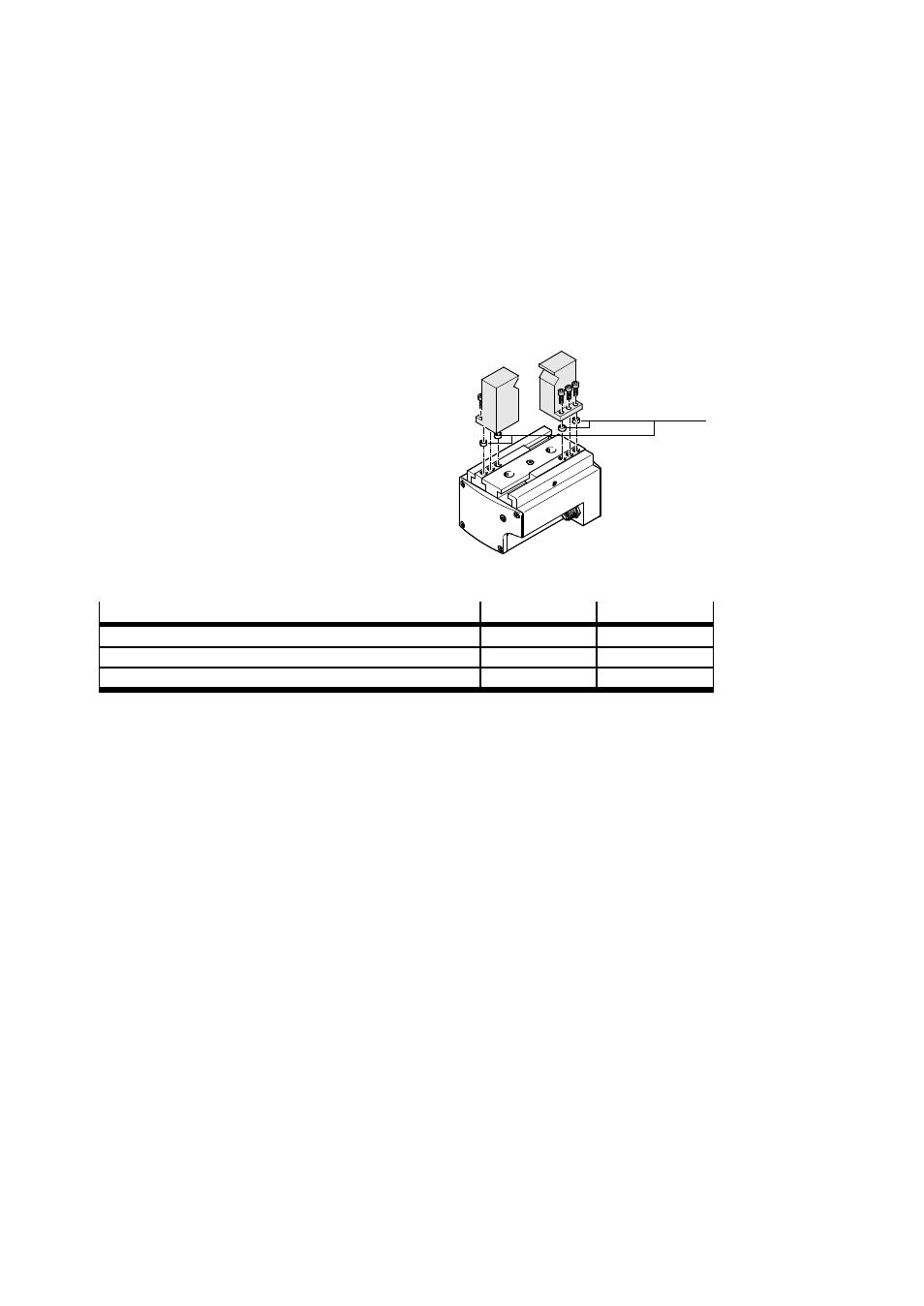

Fig. 2

Типоразмер

14

25

Крепежные винты

M3

M5

Момент затяжки

[Н·м]

1,2

6,0

Центрирующие втулки

7 (входят в комплект поставки)

ZBH-5

ZBH-7

Tab. 1
