HGPLE
Festo – HGPLE – 1405a Русский
13
12
Технические характеристики
Типоразмер
14-30
14-60
25-40
25-80
Конструктивное исполнение
Электрический параллельный захват
Монтажное положение
Любое

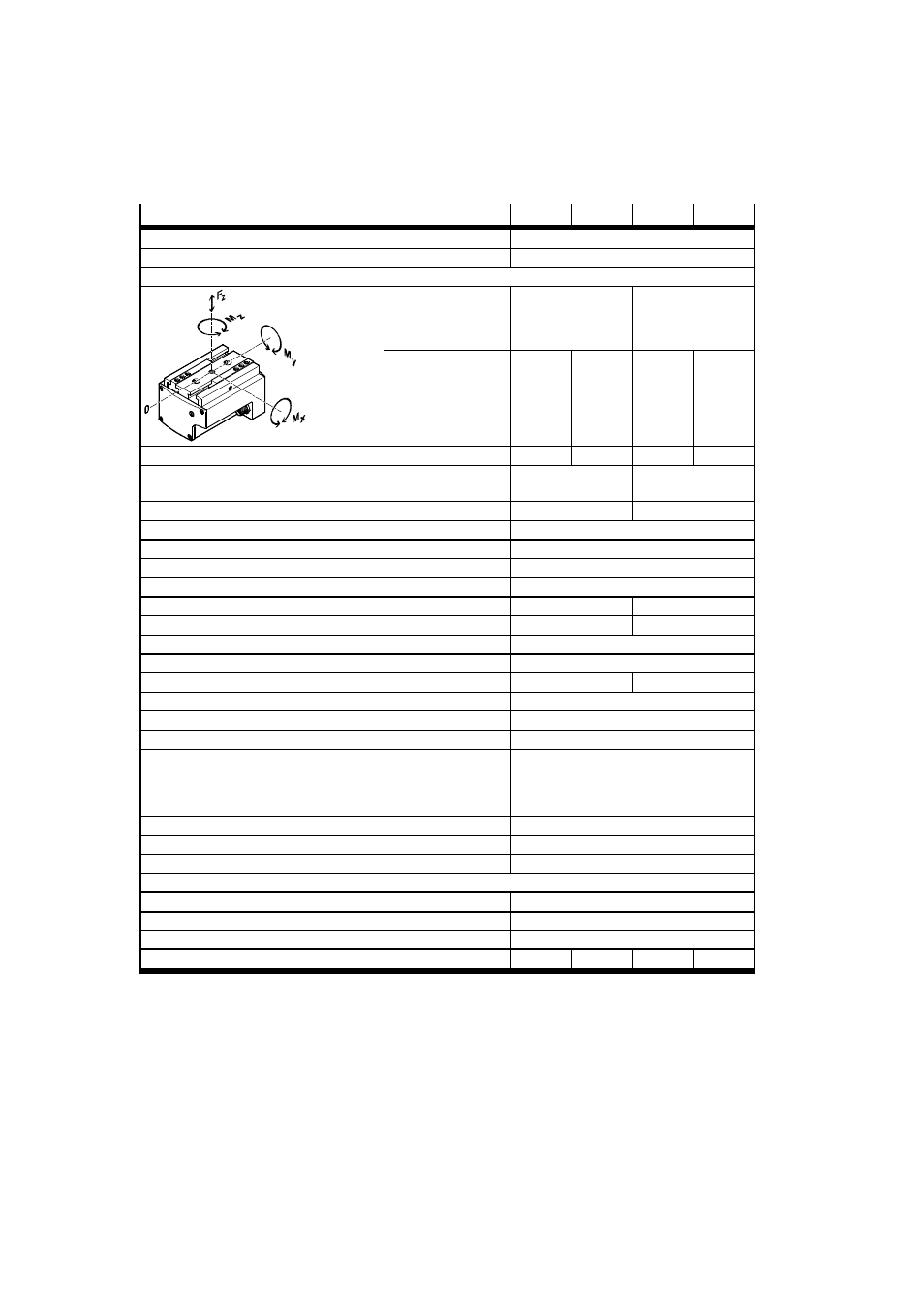

Макс. усилие (статическое) и макс. момент (статический)
Fz
[N]
500
1500
Mx
My
Mz
[Н·м]
[Н·м]
[Н·м]
25
25
25
35
35
35
100
60
70
140
90
100
Момент инерции масс
[kgcm
2
]
4,24
11,64
28,32
72,72
Макс. допустимая нагрузка на палец
захвата
[г]
150
500
Макс. допустимая длина пальца захвата
[мм]
80
120
Точность повторения
[мм]
≤ 0,05
Точность позиционирования
[мм]
≤ 0,3
Макс. точность повторения
[мм]
≤ 0,2
Системное разрешение энкодера
1024 импульсов/оборот
Передаточное число редуктора
96:1
85:1
Макс. скорость
[мм/с]
55
65
Макс. ускорение
[мм/с
2
]
1000
Номинальное напряжение двигателя
[В пост. тока] 24
Мощность двигателя
[Вт]
20
70
Степень защиты
IP40
Знак CE (
Декларация о соответствии)
Согласно Директиве ЕС по ЭМС
1)2)
ЭМС, помехозащищенность
Согласно EN61000-6-2
1)2)
ЭМС, излучение помех
Для промышленной зоны согласно
EN61000-6-4
1)2)
Для жилой зоны согласно
EN61800-6-3
1)2)
Относительная влажность воздуха
[%]
0 … 95 (при 25 °C, без конденсации)
Окружающая температура
3)
[°C]
+10 ... +40
Температура хранения
[°C]
–20 ... +60
Материалы
Корпус, крышка
Алюминий
Губки захвата, подшипник, штекер, винты
Сталь
Уплотнительное кольцо круглого сечения
Нитрильный каучук
Вес
[г]
520
700
1680
2030
1) Только при использовании соединительного кабеля Festo.
2) Максимальная длина соединительного кабеля: 10 м.
3) Максимальная температура корпуса = окружающая температура +35 °C.
Tab. 6
Технические характеристики
