3

Механический монтаж

18

Festo – GDCP-CMMS-AS-G2-HW-RU – 1310NH – Русский

3

Механический монтаж

3.1

Монтажные размеры

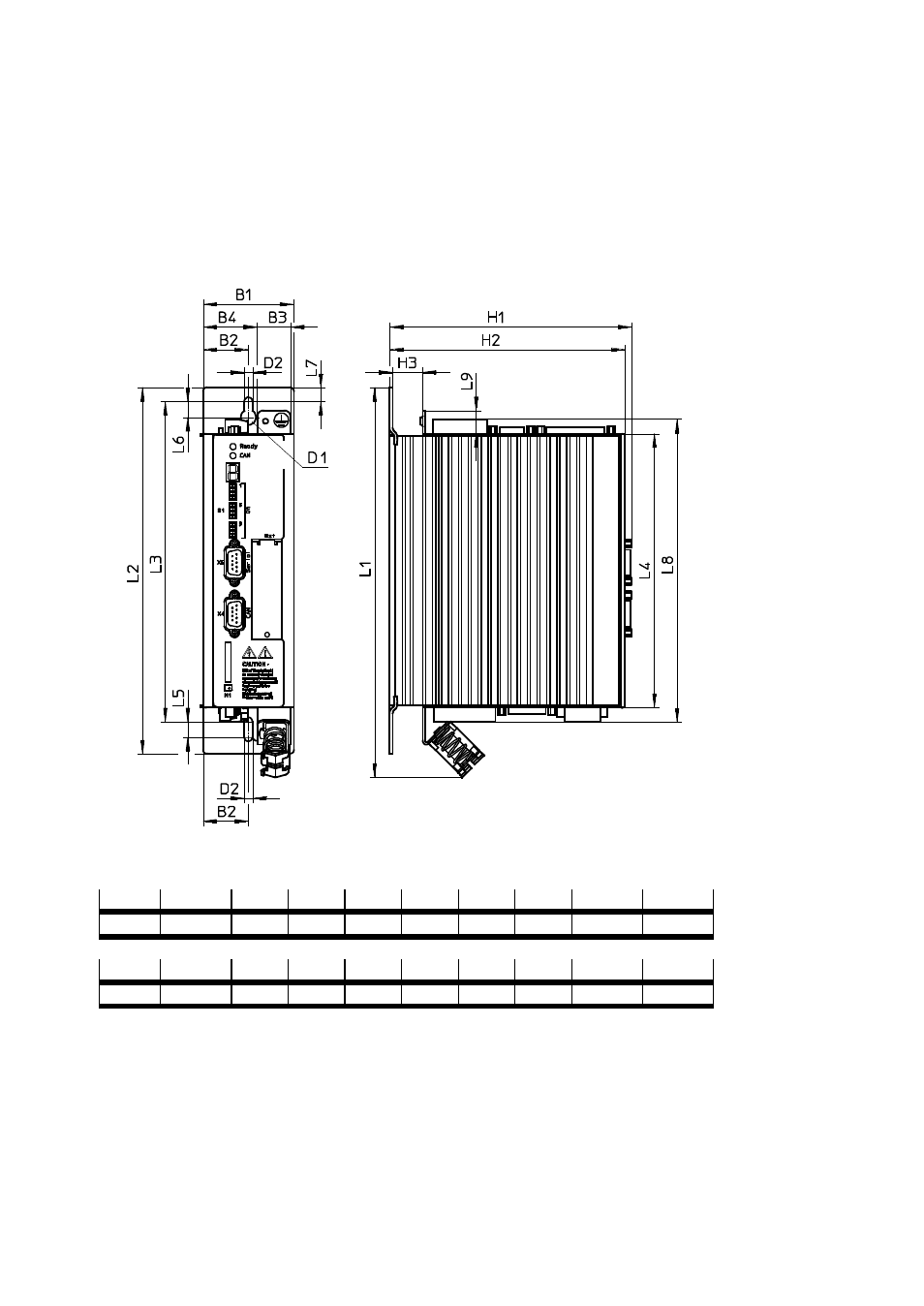

Fig. 3.1

Монтажные размеры

Размер

B1

B2

B3

B4

D1 при

D2 при

H1

H2

H3

[мм]

60,1

30

22

35,8

10

5,5

160

155

19,7

Размер

L1

L2

L3

L4

L5

L6

L7

L8

L9

[мм]

257

242

211,85

181

10

10,5

9,25

201

15,3

Tab. 3.1

CMMS-AS-...-G2: Монтажные размеры
