2

Обзор продукции

Festo – GDCP-CMMS-AS-G2-HW-RU – 1310NH – Русский

13

2.3

Внешний вид устройства

1 Светодиодная индикация состояния

2 Семисегментный индикатор

3 [S1]: DIP-переключатели для настроек

Fieldbus и обновления встроенного ПО

4 [EXT]: Отсек для опциональных

интерфейсов управления (PROFIBUS DP,
DeviceNet)

5 [M1]: Карта памяти SD

6 [X4]: CAN Bus

7 [X5]: RS232/RS485

8 Винт заземления (центральный разъем

защитного заземления (PE))

1

2

3

4

5

6

7

8

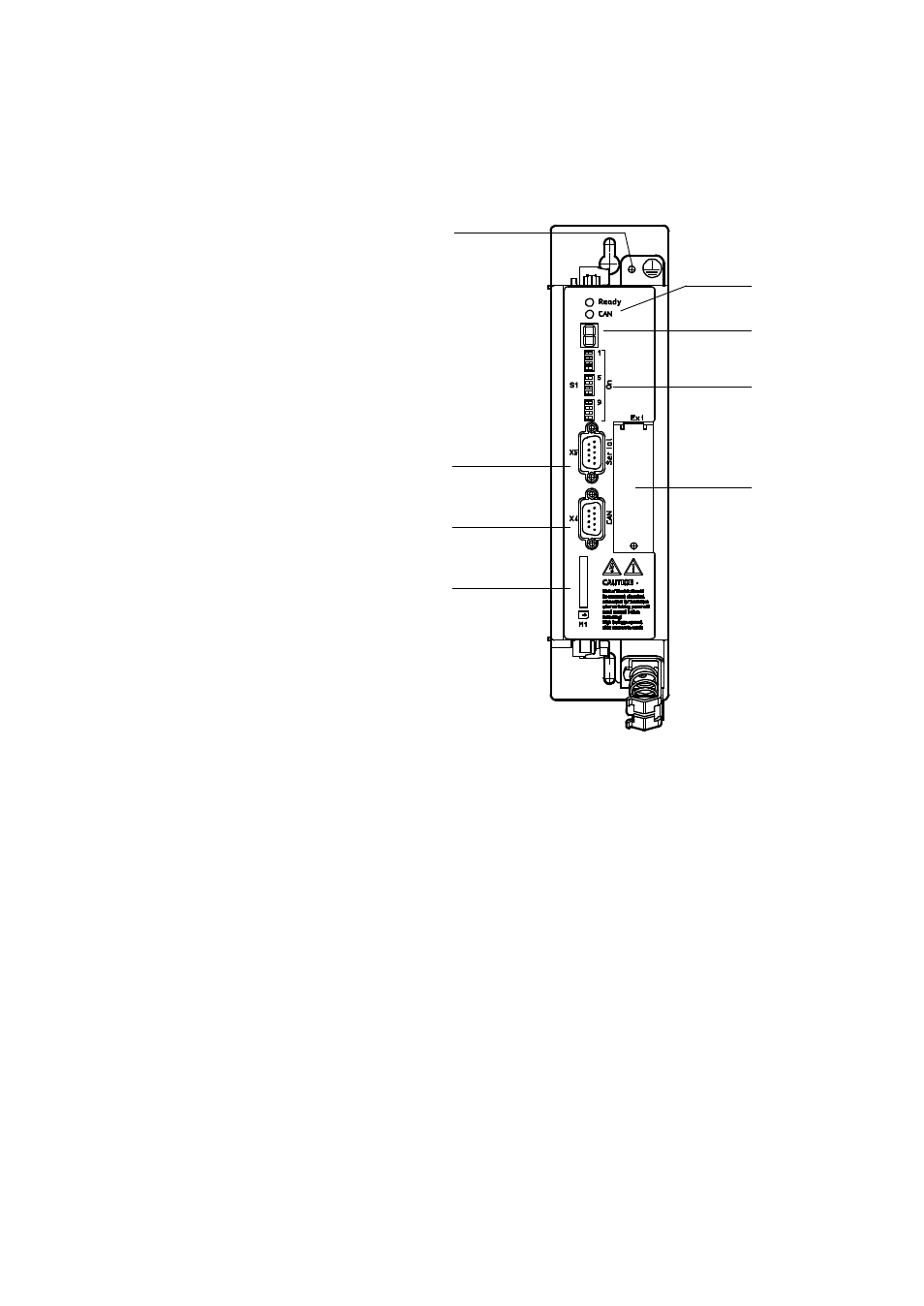

Fig. 2.2

Вид спереди CMMS-AS-...-G2 (лицевая панель)
