DHTG
Festo DHTG 0801a 中文
33
电气安装

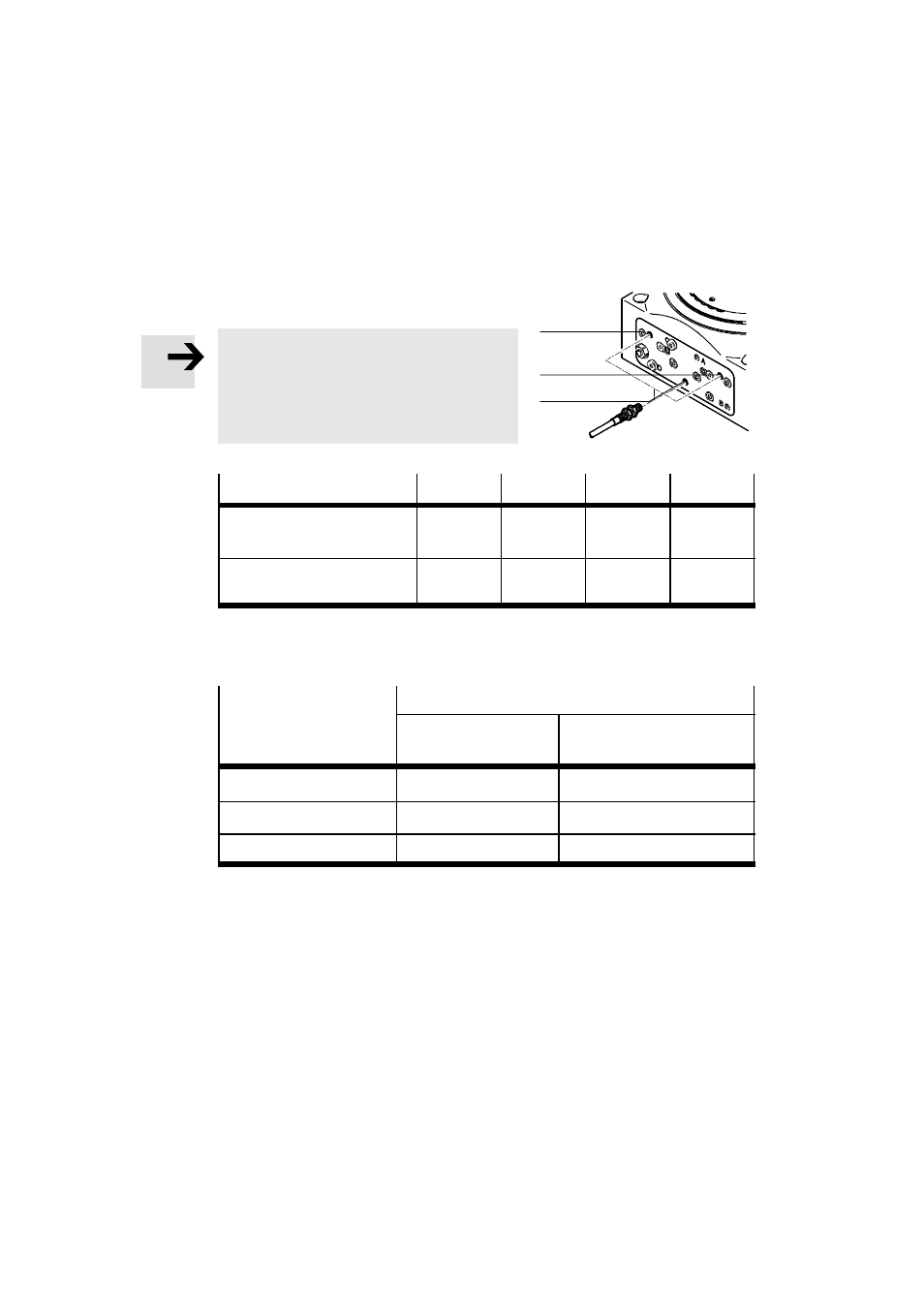

当使用接近开关进行位置感测时：
注意
拧得太深入可能导致开关故障或者接近开
关的损坏。
S 请确保按照以下的最大拧入深度将接近
开关拧入螺孔。
DHTG-... 65 90 140 220
最大拧入深度
（终端位置）：
U / W
[mm] 11.5 11.5 13.5 18.5
最大拧入深度
（锁定）：
V
[mm] 19.7 14 16 21
图 11
S 将接近开关拧入以下螺孔内：
查询 旋转方向 询
右旋 逆时针旋转分度（摆动运
行）
旋转运动 (W) (U)
锁定 (V) (V)
初始位置 (U) (W)
图 12
(U)
(V)
(W)
图 10
