DHTG
Festo DHTG 0801a 中文
29
5 安装
机械安装
S 请注意为气接口、改装或者更换液压缓冲器留出足够的空间。

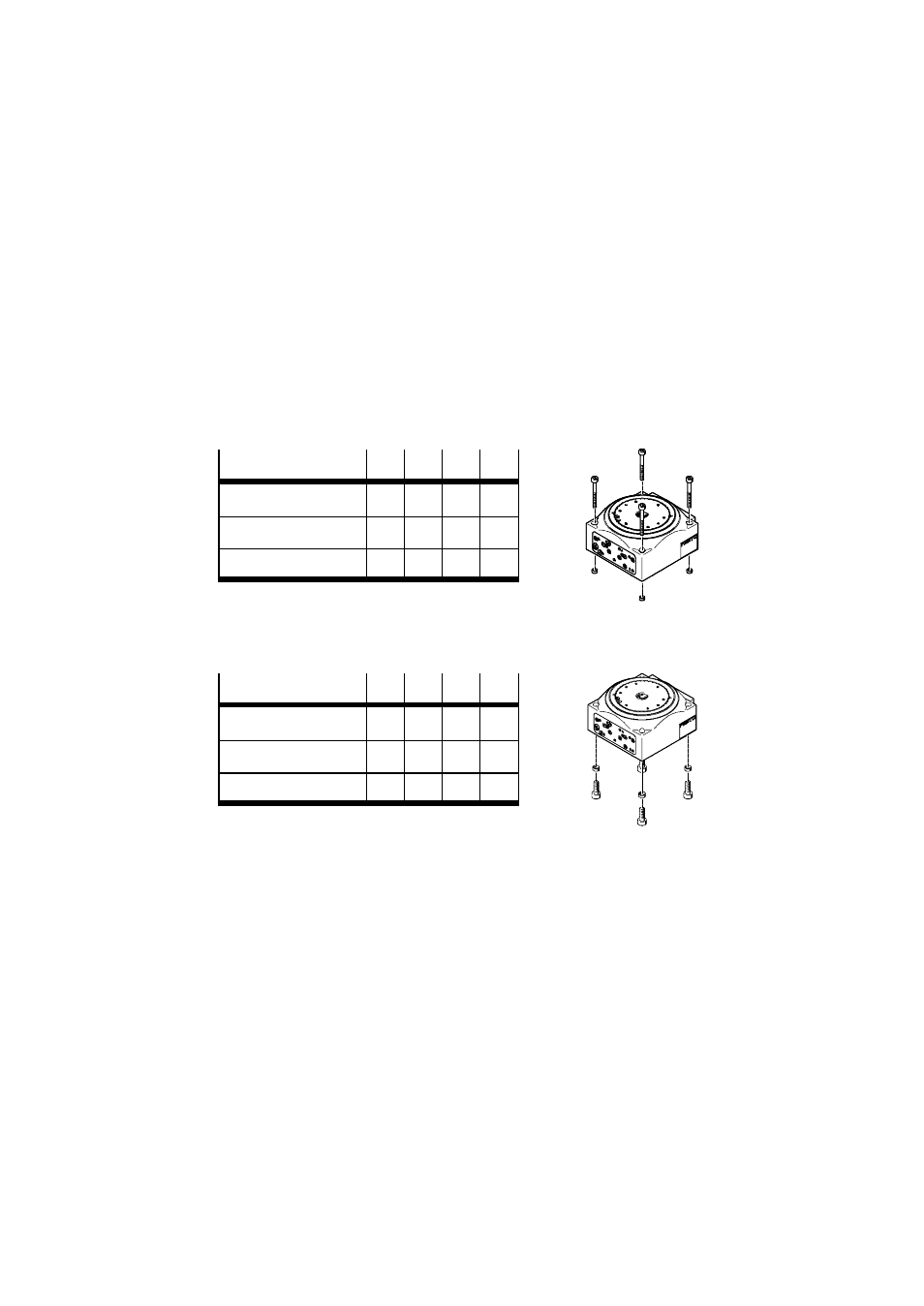

S 用四个螺栓和定位套 ZBH 固定 DHTG。
– 从上面直接固定（紧固力矩见表）：
DHTG-... 65 90 140 220
螺栓 M4 M6 M6 M8
定位套沉孔距 [mm] 7 12 12 15
紧固 力矩 [Nm] 2.9 9.9 9.9 24
图 3
– 从下面直接固定（紧固力矩见表）：
DHTG-... 65 90 140 220
螺栓 M5 M8 M8 M10
定位套沉孔距 [mm] 7 12 12 15
紧固 力矩 [Nm] 5.9 24 24 47
图 4
