DHTG
Festo DHTG 0801a 中文 30

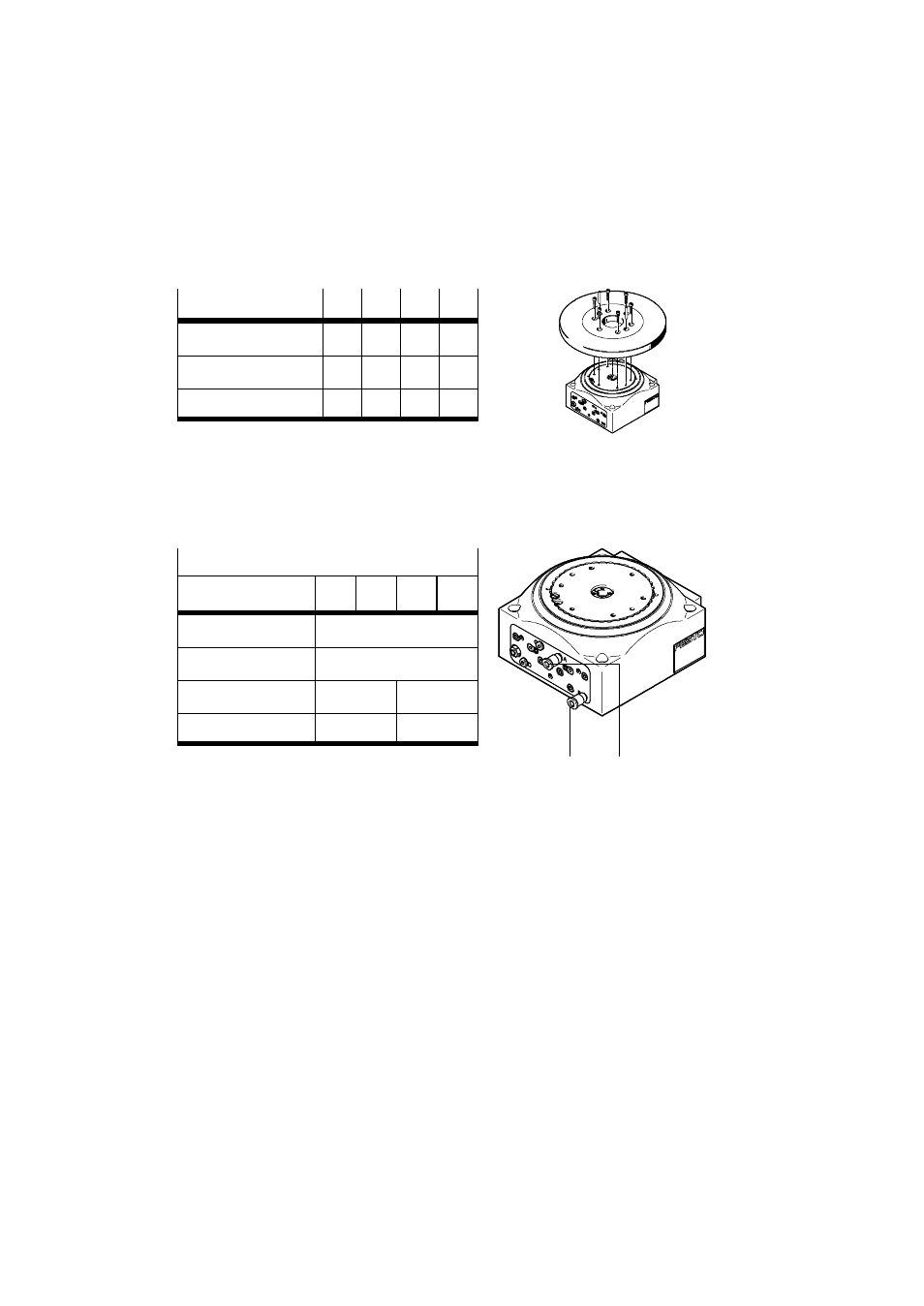

S 用 6 个螺栓和 2 个定位销固定分度盘空面板（可根据需要定制）。 装配后
可用附带的护盖将 6 个螺栓的沉头封上（压入至齐平）。
DHTG-... 65 90 140 220
螺栓 M4 M4 M6 M8
用于定位销孔 [mm] 4 4 5 6
紧固力矩 [Nm] 2.9 2.9 9.9 24
图 5
气动安装
S 为气动接口 A 至 D 接上气管（根据需要，将密封盖取掉）。
顺时针或逆时针旋转分度
DHTG-... 65 90 140 220
接口 A 解锁并转动
接口 B 锁定并复位
接口螺纹 M5 G x
紧固力矩 5.8 Nm 7 Nm
图 6
(A) (B)
