DHTG
32
Festo – DHTG – 1404d Svenska
•
Byt stötdämparna om något av ovanstående konstateras, dock senast efter 10 milj slag.
•
Kontrollera om smörjnings-/kontrollintervall måste kortas.
Det kan vara nödvändigt i följande fall:
–
hög temperaturbelastning
–
kraftiga föroreningar
–
närhet till fettlösande vätskor eller ångor.
9
Demontering och reparation
•
Rekommendation: Skicka produkten till vår reparationsservice.
På så sätt säkerställs att nödvändiga finjusteringar och kontroller genomförs.
•
Information om reservdelar och hjälpmedel finns på: www.festo.com/spareparts
•
Koppla från energikällorna:
–
Matningsspänning
–
Tryckluft
•
Avlufta anläggningen och produkten.

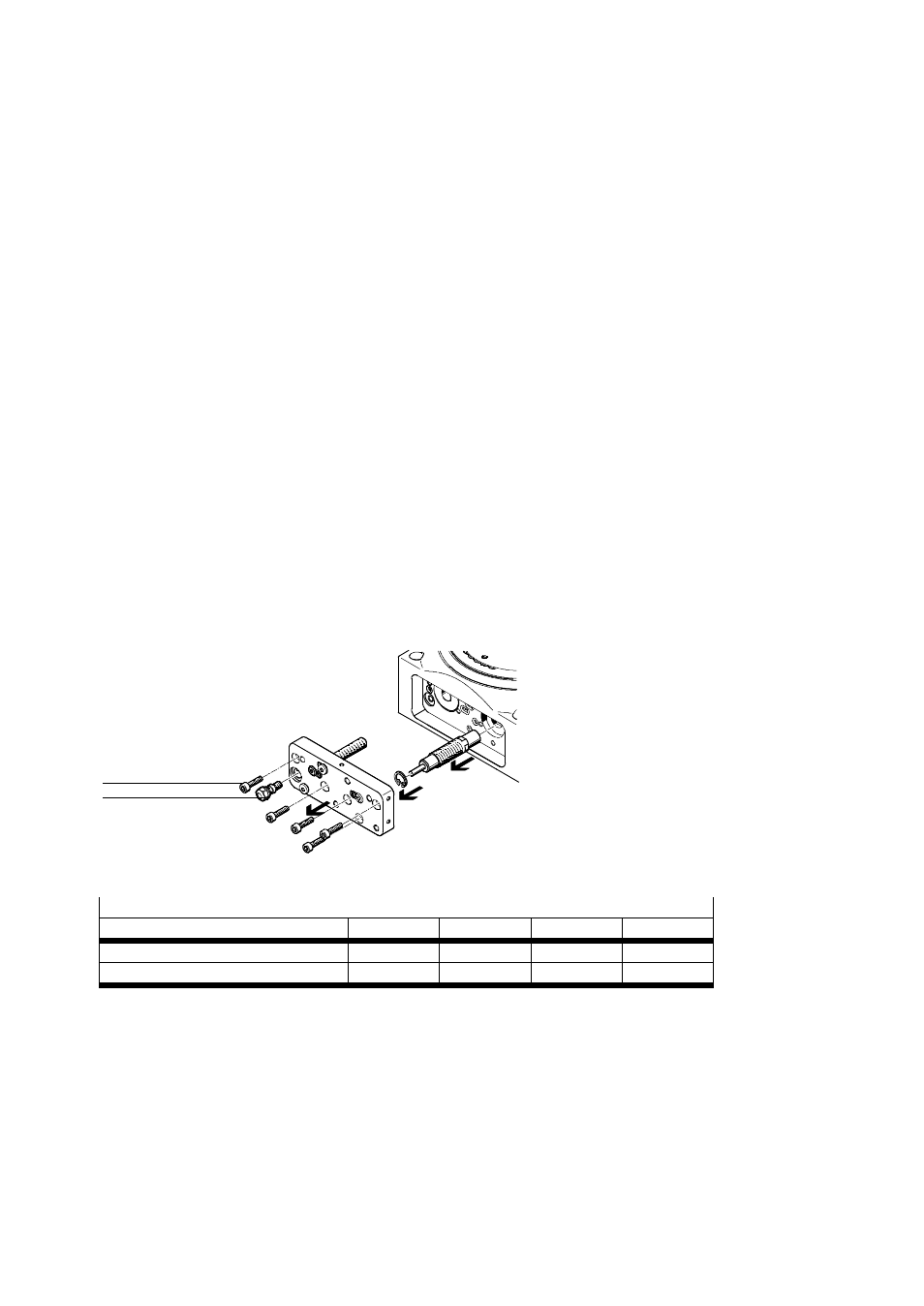

Byte av inbyggd
stötdämpare:
1. Lossa strypventilen
aJ.
2. Lossa anslutningsplattans fästskruvar (M).
3. Demontera låsringen på stötdämparen med en låsringstång.
4. Byt stötdämparen.
5. Montera komponenterna i omvänd ordningsföljd (åtdragningsmoment
Tab. 16).
(M)
aJ
Fig. 13
Åtdragningsmoment
Dimension
65
90
140
220
Strypventil
aJ
[Nm]
1,5
1,5
5,5
5,5
Fästskruvar (M)
[Nm]
2,9
2,9
9,9
9,9
Tab. 16
