DHTG
26
Festo – DHTG – 1404d Svenska

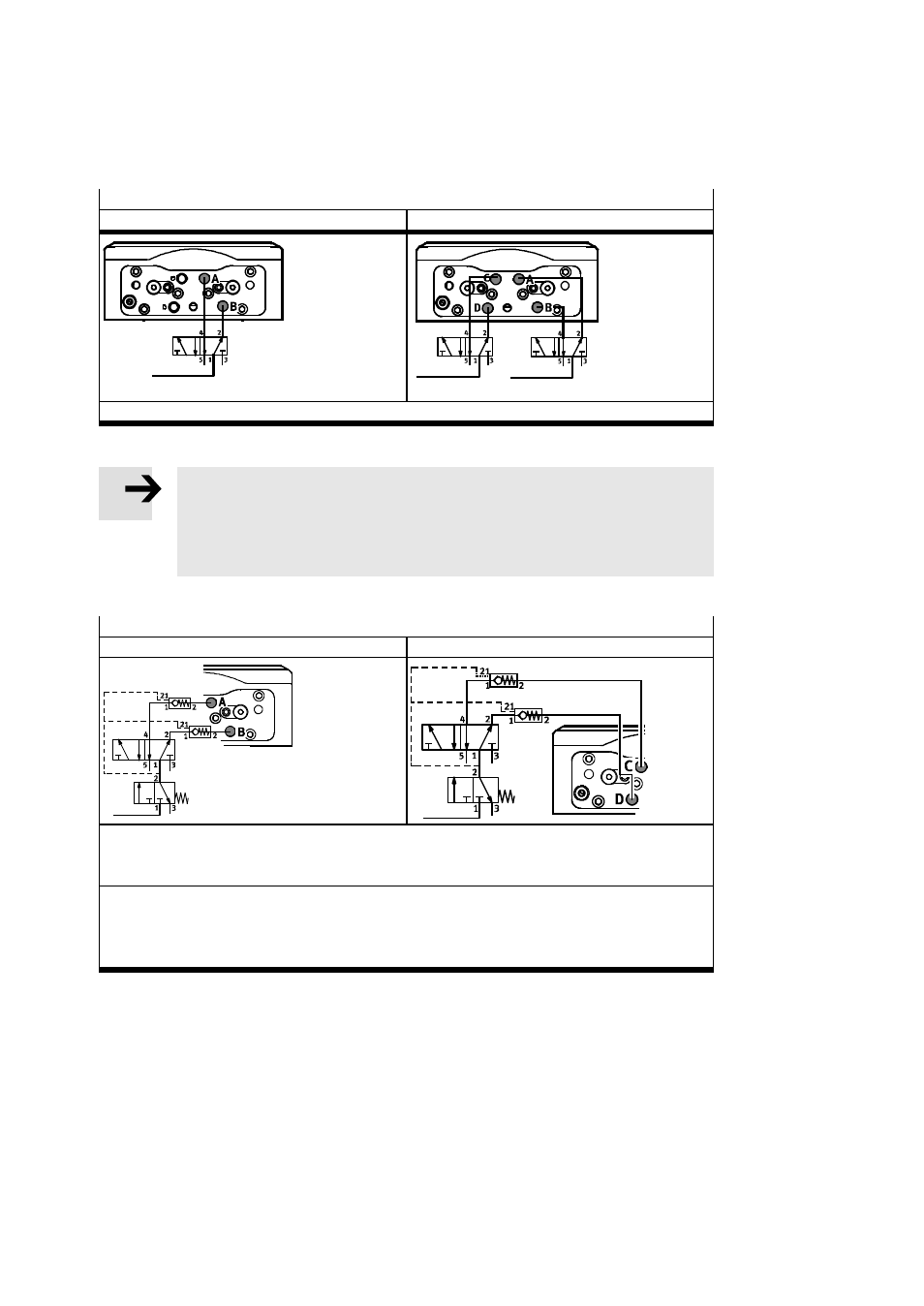

Som exempel visas 4 anslutningar:
Enkel anslutning
Höger-/vänstervridning
Pendlingsdrift
(1)
(1)
(1)
(1) Manuellt eller elektriskt manövrerad 5/2-ventil
Tab. 6
Information
Vid användning i applikationer där säkerheten har betydelse måste ytterligare åtgärder
vidtas. I Europa måste t ex de standarder som anges i EU-maskindirektivet följas. Om
inga ytterligare åtgärder vidtas enligt föreskrivna minimikrav lämpar sig inte produkten
som säkerhetsrelevant del av styrsystem.
Utökad anslutning
Höger-/vänsterdrift
Pendlingsdrift
(3)
(2)
(1)
(3)
(2)
(1)
(1) Manuellt eller elektriskt manövrerad 3/2-ventil
(2) Mono- eller bistabil 5/2-ventil
(3) Styrd strypbackventil
I ventilens (1) utgångsläge avbryts tryckluftsmatningen. Den befintliga luften i bordet hålls kvar och
rörelsen stannar. Hastigheten, som bordet stannar med, är beroende av masströghetsmomentet och
vinkelhastigheten (delningen). Därvid kan det inträffa att bordet kör till sitt ändläge, dock utan extra
vridmoment. Bordet kan röras för hand inom ett begränsat område.
Tab. 7
