DHTG
10
Festo – DHTG – 1404d Русский
6

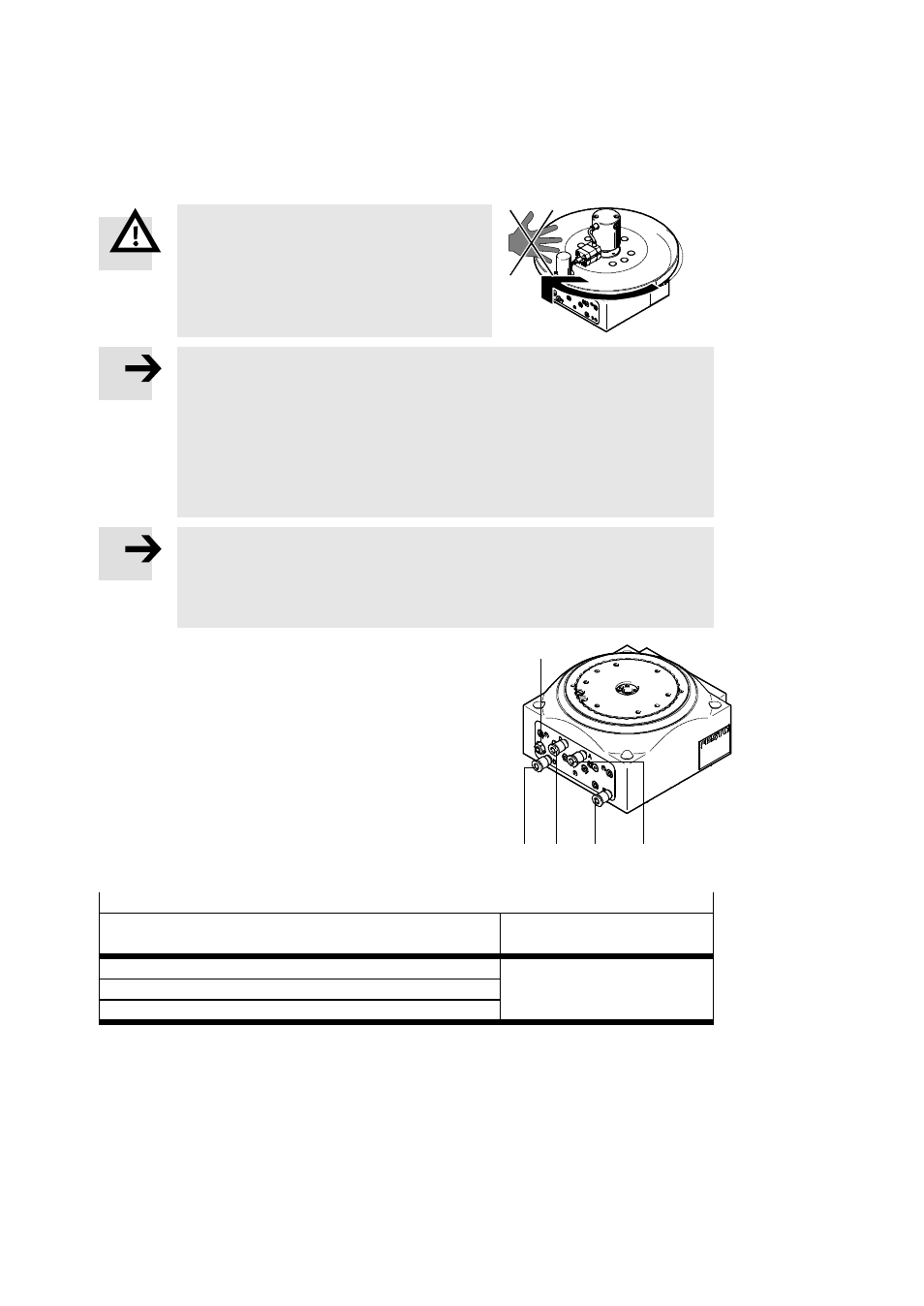

Ввод в эксплуатацию
Предупреждение
Опасность травмирования из-за вращающейся
нагрузки.
•
Обеспечьте, чтобы в зоне перемещений DHTG
никого не было, и чтобы туда не попадали ни-
какие посторонние предметы (напри-
мер, путем использования защитной решетки).
Fig. 9
Примечание
Неисправности из-за неточного положения зубчатой рейки. При выпуске воздуха
из DHTG противодействующая сила амортизатора может передвинуть поворотный
стол из конечного положения в неопределенную позицию.
•
Перед каждым вводом в эксплуатацию запитывать канал, который был запитан
последним:
–
Канал (B) при правом или левом вращении (по часовой стрелке или против
часовой стрелки)
–
Канал (C) или (D) при возвратно-поступательном движении/гибком управлении.
Примечание
Режим правого вращения управляется внутренне через дроссель
aJ. Режим левого
вращения / возвратно-поступательного движения должен управляться внешне
через дополнительный дроссель с обратным клапаном GRLA (
www.festo.com/
catalogue).
•
Закрутите дроссельный винт
aJ:
–
вначале до упора,
–
затем выкрутите обратно на один оборот
•
Медленно подайте во всей установке давление не менее
4 бар.
•
Произведите тестовый запуск согласно Tab. 10.
•
В ходе тестового запуска с низкой тактовой частотой
проверьте, не требуется ли выполнить следующие
изменения:
–
откорректировать установку бесконтактных датчиков
–
постепенно увеличить скорость путем выкручивания
дроссельного винта
aJ
–
настроить демпфирование.
(D)
(A)
(B)
(C)
aJ
Fig. 10
Направление вращения плиты
Правое/левое вращение
Возвратно-поступательное
движение/гибкое управление
1)
Исходное положение: В канал (B) подан воздух
см. примеры с Tab. 11 по
Tab. 13
1. Медленно запитайте канал (А)
2.
Установите тактовую частоту срабатывания распределителя
1)
Внутреннее дросселирование только в одном направлении (при необходимости – внешнее дросселирование в другом направлении)
Tab. 10
