DNCKE-...-S / KEC-...-S
Festo DNCKE-...-S / KEC-...-S 1002a 中文
40
S
除去气接口上的标签。
S
请确保产品接口处和软管内无污垢颗粒
或异物。
S
请使用尺寸较短的软管。这样您
可以在较短时间内闭合夹紧单元。
S

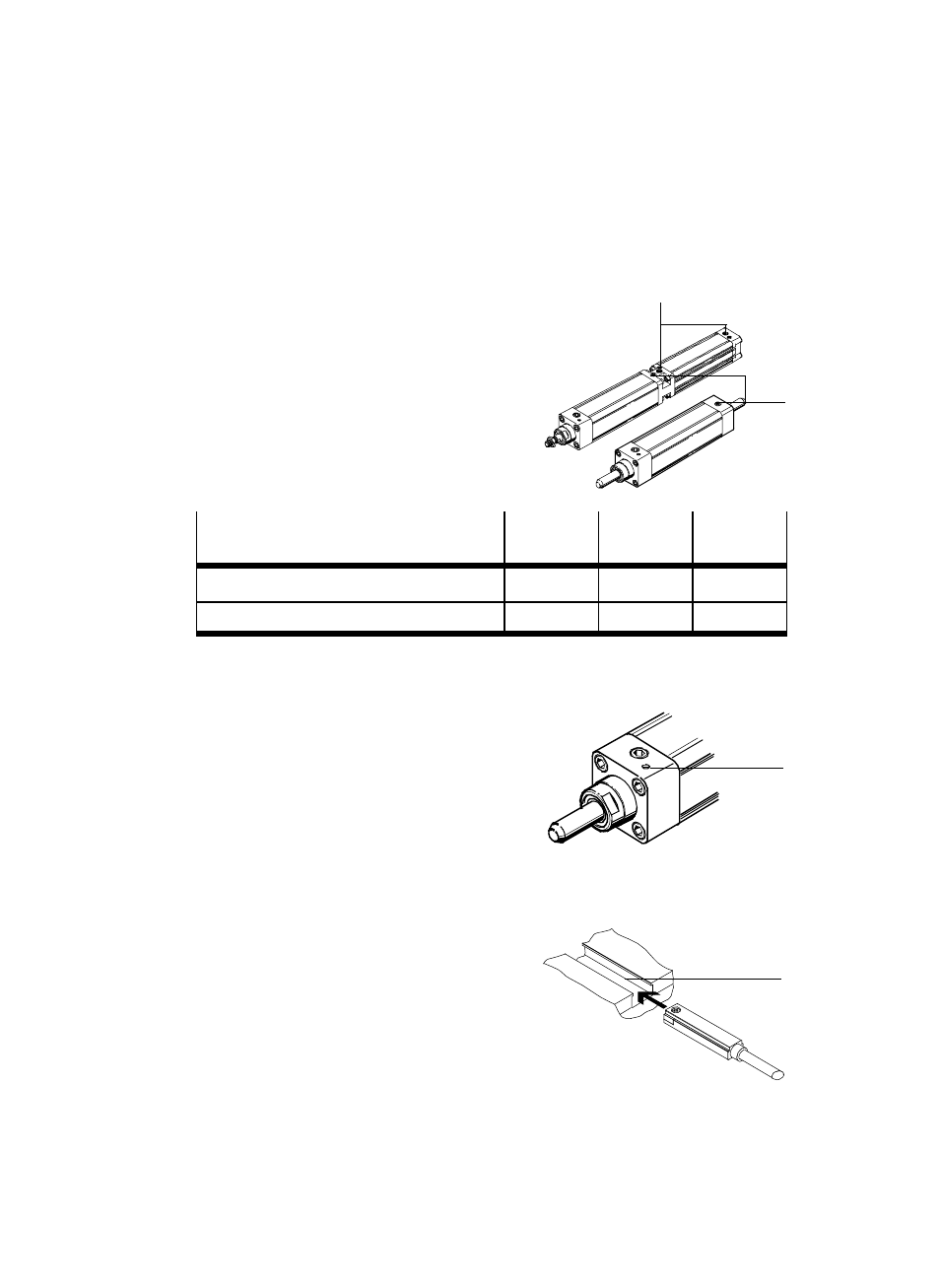

将气管连接到夹紧单元的气口 2,也
可以连接在符合 EN 983 标准的气缸 1。
型号
DNCKE-
KEC-
40-...
16-...
63-...
20-...
100-...
25-...
夹紧单元的压缩空气接口
G 1/8
G 1/4
G 3/8
气缸的压缩空气接口(仅针对 DNCKE-...)
G 1/4
G 3/8
G 1/2
图 12: 压缩空气接口的标称规格
在含有粉尘或气雾的环境空气中使用时:
1. 请在弹簧内腔的排气通道中使用倒钩式
螺纹接头(例如:QS-CM-M5-... 型)来
替代过滤套管 aA。
2. 请在肮脏区域之外以洁净空气连接接
口。
电气安装
在带夹紧单元(仅针对 DNCKE-... )中的气缸使用接近开关时:
S
请使用 SME-8-.../SMT-8-... 型接近开关
(参见附件)。
S
将接近开关置入气缸的槽 8 中。
S
请将接近开关固定在您所希望的开关位
置处。
图 11
DNCKE-...
KEC-...
2
1
图 13
aA
图 14
8
