DNCKE-...-S / KEC-...-S
Festo DNCKE-...-S / KEC-...-S 1002a Русский
17

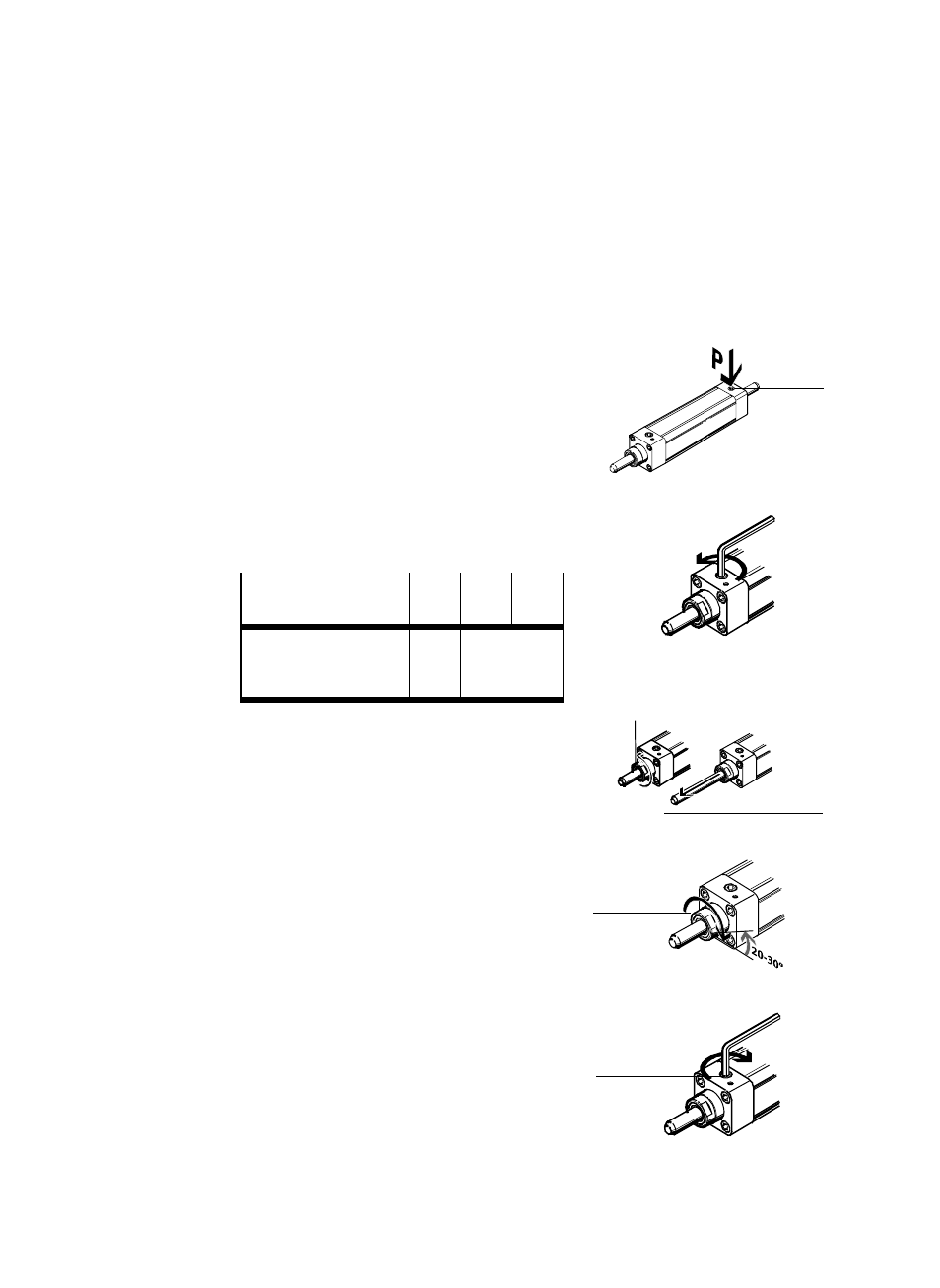

Подготовка к вводу в эксплуатацию (регулировка)
Для регулировки DNCKE-.../KEC-... (регулировка при первичном вводе в эксплуатацию
DNCKE-.... не требуется):
1.
Сбросить воздух в цилиндре из устойчивого
положения (напр., при вертикальной уста-
новке в самой нижней точке).
Это позволит избежать внезапного движения
штока при ослаблении фиксации.
2.
Подать воздух в пневматический разъем 2
под давлением минимум 3,8 бар.
3.
Ввернуть фиксирующий винт 3 с помощью
шестигранного ключа.
Тип
DNCKE-
KEC-
40
16
63
20
100
25
Ширина между плоско-
стями шестигранного
ключа
SW6
SW8
Рис. 23
4.
Вывернуть юстировочную втулку 5, повернув
на пол-оборота против часовой стрелки.
5.
Вворачивать фиксирующий винт 5
– сначала по часовой стрелке, до тех пор,
пока зажимная штанга не перестанет
двигаться,
– затем против часовой стрелки до тех пор,
пока зажимная штанга не будет свободно
перемещаться (прибл. 20°...30°).
6.
Вновь туго затянуть фиксирующий винт 3.
Момент затяжки составляет 7 Нм.
7.
Сбросить воздух из узла фиксации. Благодаря
этому происходит фиксация зажимной
штанги.
Рис. 21
2
Рис. 22
3
Рис. 24
5
9
Рис. 25
5
Рис. 26
3
