DNCKE-...-S / KEC-...-S
Festo DNCKE-...-S / KEC-...-S 1002a 中文
30
1
工作部件和接口
1
2
6
7
DNCKE-...
KEC-...
5
3
4
2
3
7
6
5
8
9

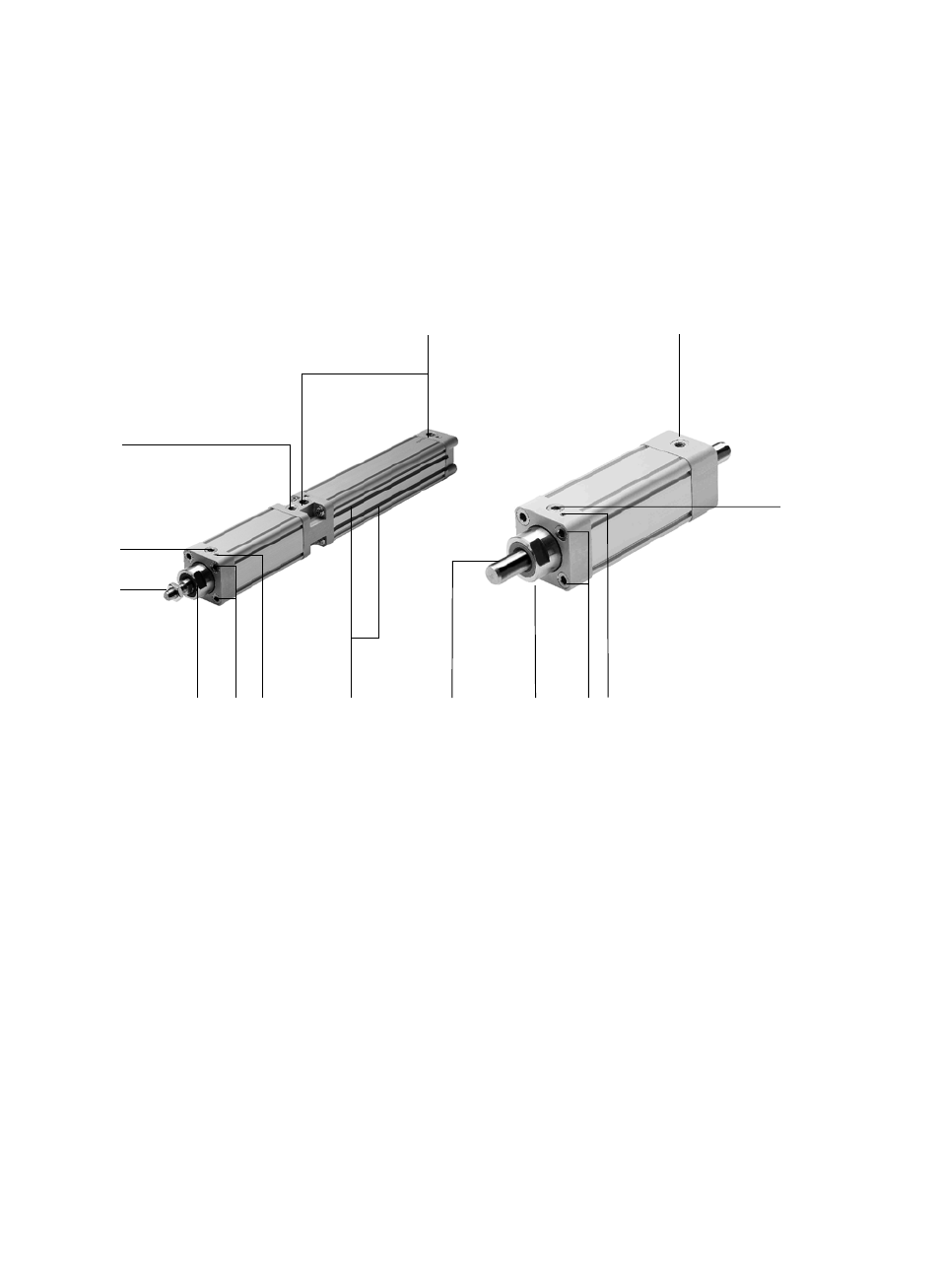

图 1
1
气缸压缩空气接口,位于终端位置缓冲调
节螺丝的旁边(仅针对 DNCKE-...型)
2
用于松开夹紧装置的压缩空气接口
3
内六角头锁定螺丝(用于校准轴套)
4
活塞杆(只有 DNCKE-...型)
5
带扳手接触面的校准轴套
6
用于安装的带螺纹中空螺栓(在两个端盖
上)
7
带过滤元件的钻孔,用于夹紧室排气
8
用于接近开关的安装槽(只有
DNCKE-...型)
9
用于运输安全的芯轴(只有 KEC-...型)
