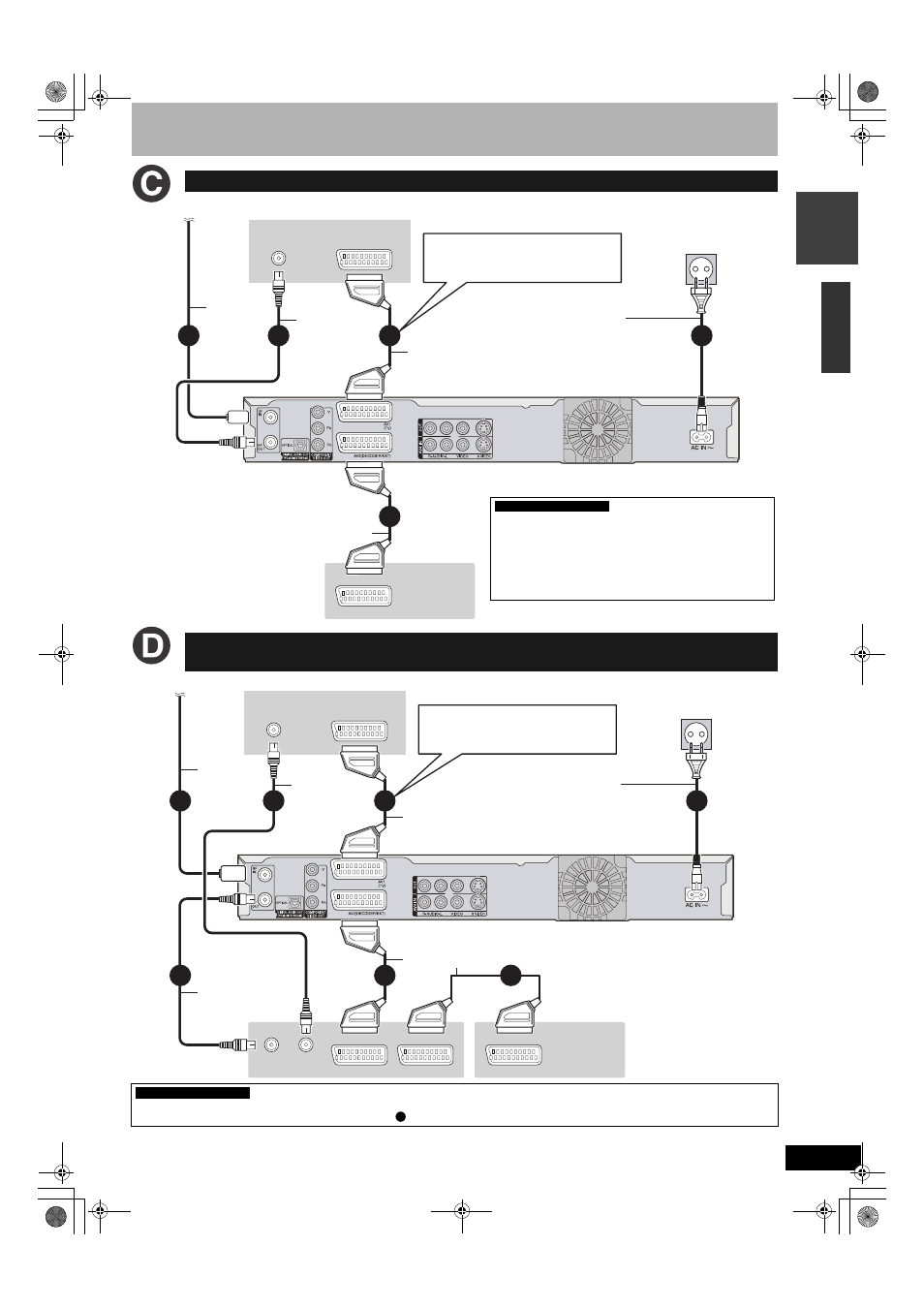

Подключение телевизора и цифрового/спутникового ресивера или декодера
Подключение телевизора и видеомагнитофона, цифрового/спутникового
ресивера или декодера
AV OUT
VHF/UHF
RF IN
AV IN
4
1
5
3
2
Тыльная панель телевизора
Тыльная панель данного аппарата
21-штекерный кабель
СКАРТ полного
соединения
Высокочастотный
коаксиальный кабель
(прилагается)
К антенне
Кабель
антенны
Сетевой шнур
(прилагается)
Подключите только после
подключения всех
остальных кабелей.
Подключение не через
21-штекерные гнезда СКАРТ
(Ô 10)
21-штекерный
кабель СКАРТ
Тыльная панель
цифрового/спутникового
ресивера или декодера
В сетевую розетку
(От 220 до 240 В пер.
тока, 50 Гц)
Настройки “Ввод AV2” и “Соединение AV2” в меню Нач.
наст. (Ô 40)
Чтобы посмотреть другую программу, записываемую
во время просмотра декодированной телепередачи
Нажмите кнопки [0] + [OK]. (На дисплее аппарата
отобразится индикатор “DVD”.) Для отмены нажмите еще
раз. (На дисплее аппарата отобразится индикатор “TV”.)
Необходимые настройки
VHF/UHF
RF IN
AV IN
VHF/UHF
RF OUT
RF IN
AV OUT
AV IN
AV OUT
4
6
3
5
7
2
1
Тыльная панель телевизора
Тыльная панель данного аппарата
Тыльная панель
видеомагнитофона
К антенне
Тыльная панель
цифрового/спутникового
ресивера или декодера
21-штекерный кабель
СКАРТ полного
соединения
Высокочастотный
коаксиальный
кабель
(прилагается)
Сетевой шнур
(прилагается)
Подключите только после
подключения всех
остальных кабелей.
Подключение не через
21-штекерные гнезда СКАРТ
(Ô 10)
21-штекерный
кабель СКАРТ
Кабель
антенны
Высокочастотный
коаксиальный кабель
В сетевую розетку
(От 220 до 240 В пер.
тока, 50 Гц)
Настройки “Ввод AV2” и “Соединение AV2” в меню Нач. наст. (Ô 40)
Подключайте аппарат к телевизору напрямую (Ô 8, ).
Необходимые настройки
ЭТ
А
П
1
По
дк
лю
ч
е
н
и
е
B
