RQT9052
10

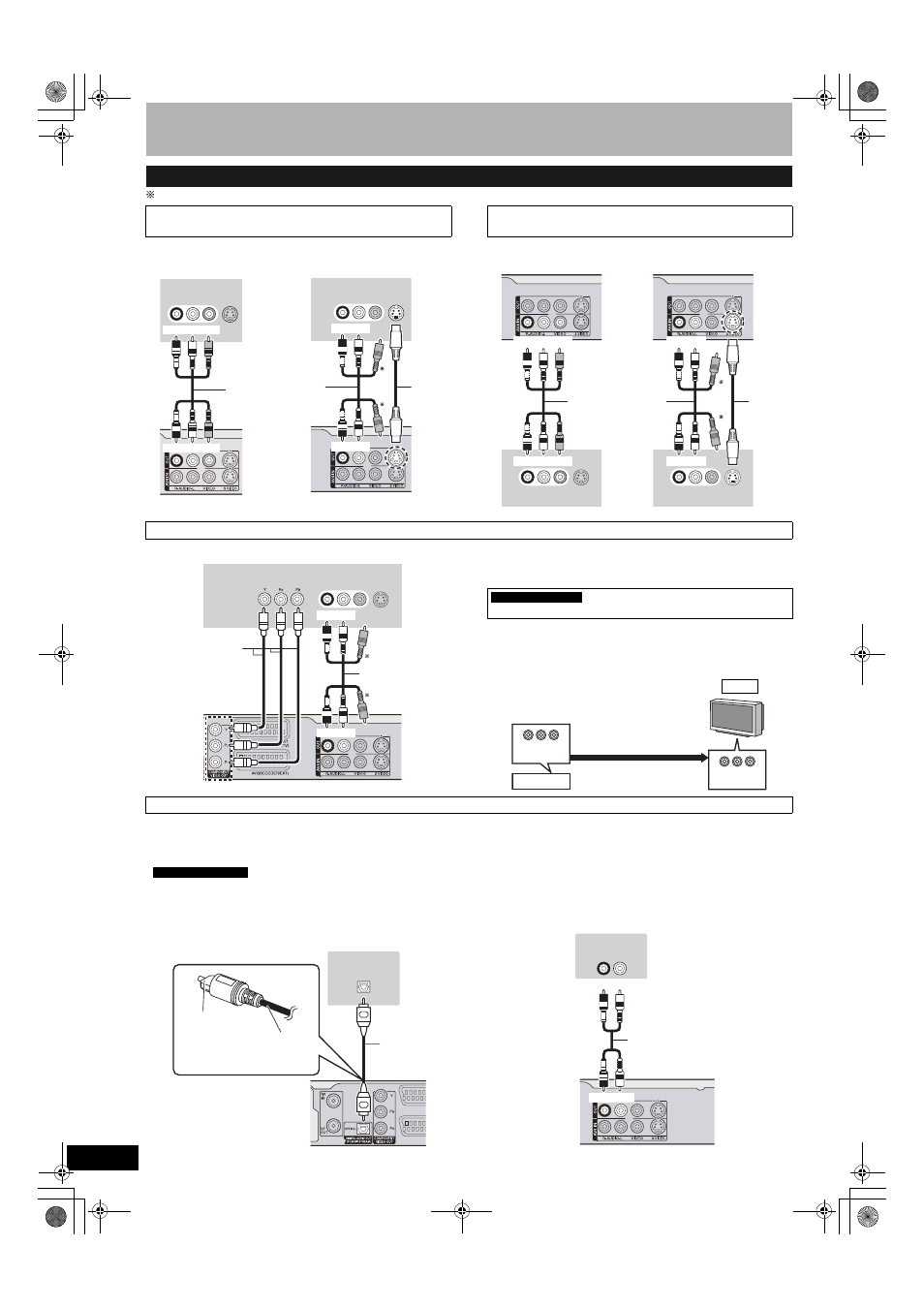

КРОК 1 Підключення
Залиште “жовтий” непідключеним.
Термінал S VIDEO OUT дозволяє отримати чіткіше зображення, ніж
термінал VIDEO OUT. (Фактичні результати залежать від телевізора.)
Термінал S VIDEO дозволяє отримати чіткіше зображення, ніж
термінал VIDEO. (Фактичні результати залежать від телевізора.)
COMPONENT VIDEO OUT термінали можна використовувати для
почергового або поступового виводу (Ô 50), що дозволяє отримати
чистіше зображення, ніж при використанні термінала S VIDEO OUT.
• Підключайте до терміналів того ж кольору.
Якщо у вас звичайний телевізор (ЕПТ:електронно-променева трубка)
Прогресивний вихід може спричинити певне мерехтіння навіть
при сумісності з прогресивним сигналом. Вимкніть
“Прогрессив.”, якщо це заважає (Ô
27). Це справедливо також
для багатосистемних телевізорів при використанні режиму PAL.
n
Підключення підсилювача із цифровим
вхідним терміналом
• Щоб отримати багатоканальний об’ємний звук DVD-Video,
підключіть підсилювач з декодерами Dolby Digital, DTS та MPEG.
“Цифровой аудиовыход” у меню Нач. наст. (Ô 39)
• Перед тим, як купити оптичний цифровий аудіокабель,
перевірте форму терміналу підключеного обладнання.
• Ви не можете використовувати декодери DTS Digital Surround,
які не підходять до DVD.
n
Підключення стереопідсилювача
Інші підключення
Підключення телевізора з терміналами
AUDIO/VIDEO або S VIDEO
AUDIO IN
R L
VIDEO
IN
S VIDEO
IN
AUDIO IN
R L
VIDEO
IN
S VIDEO
IN
Задня панель телевізора
Задня панель телевізора
Червоний Білий Жовтий
Червоний Білий Жовтий
Аудіо/відеокабель
(додано)
Задня панель апарату
Задня панель апарату
Кабель
S video
Червоний Білий
Червоний Білий
Підключення відеомагнітофона з терміналами
AUDIO/VIDEO або S VIDEO
AUDIO OUT
R L
VIDEO
OUT
S VIDEO
OUT
AUDIO OUT
R L
VIDEO
OUT
S VIDEO
OUT
Задня панель апарату
Аудіо/відеокабель
(додано)
Задня панель відеомагнітофона
Кабель
S video
Задня панель апарату
Червоний Білий Жовтий
Червоний Білий Жовтий
Червоний Білий
Червоний Білий
Задня панель відеомагнітофона
Підключення телевізора з терміналами COMPONENT VIDEO
AUDIO IN
R L
VIDEO
IN
COMPONENT
VIDEO IN
S VIDEO
IN
Задня панель телевізора
Аудіо/відеокабель
(додано)
Відеокабель
Задня панель апарату
Червоний Білий
Червоний Білий
“Прогрессивн.” настройка у меню Нач. наст. (Ô 40)
Потрібна настройка
COMPONENT
VIDEO OUT
COMPONENT
VIDEO IN
Даний апарат
Поступовий вихід
ЕПТ
ЗАБОРОНЯЄТЬСЯ
Підключення підсилювача або системного компонента
Необхідні настройки
OPTICAL IN
Не згинайте
надто різко
даний кабель.
Вставляйте
повністю цією
стороною
вгору.
Задня панель апарату
Задня панель підсилювача
Оптичний
цифровий
аудіокабель
AUDIO IN
R L
Задня панель підсилювача
Задня панель апарату
Аудіокабель
Червоний Білий
Червоний Білий
62
