КРОК 1 Підключення
• Вимкніть усе обладнання перед підключенням та ознайомтесь із відповідними інструкціями з експлуатації.
• Виберіть спосіб підключення, який вам підходить, із A-D. Інші способи, не вказані нижче, обговоріть зі своїм дилером.
Як використовувати 21-піновий кабель Scart
• Можна використовувати велику кількість функцій Q Link, підключивши апарат до телевізора, сумісного з Q Link (Ô 37).
• Можна отримати високоякісне зображення, підключивши апарат до телевізора, сумісного з RGB (Ô 50).
“Вывод AV1” у меню Нач. наст. (Ô 40)
Якщо ви не збираєтесь використовувати даний апарат упродовж тривалого часу
Для економії електроенергії, відключіть його від розетки електромережі. Даний апарат споживає невелику кількість електроенергії
навіть у вимкненому стані.
[приблизно 2 Вт (в режимі економії електроенергії)]
При встановленні “Power Save” на “Вкл.” функція “Быстрый старт” не працює.

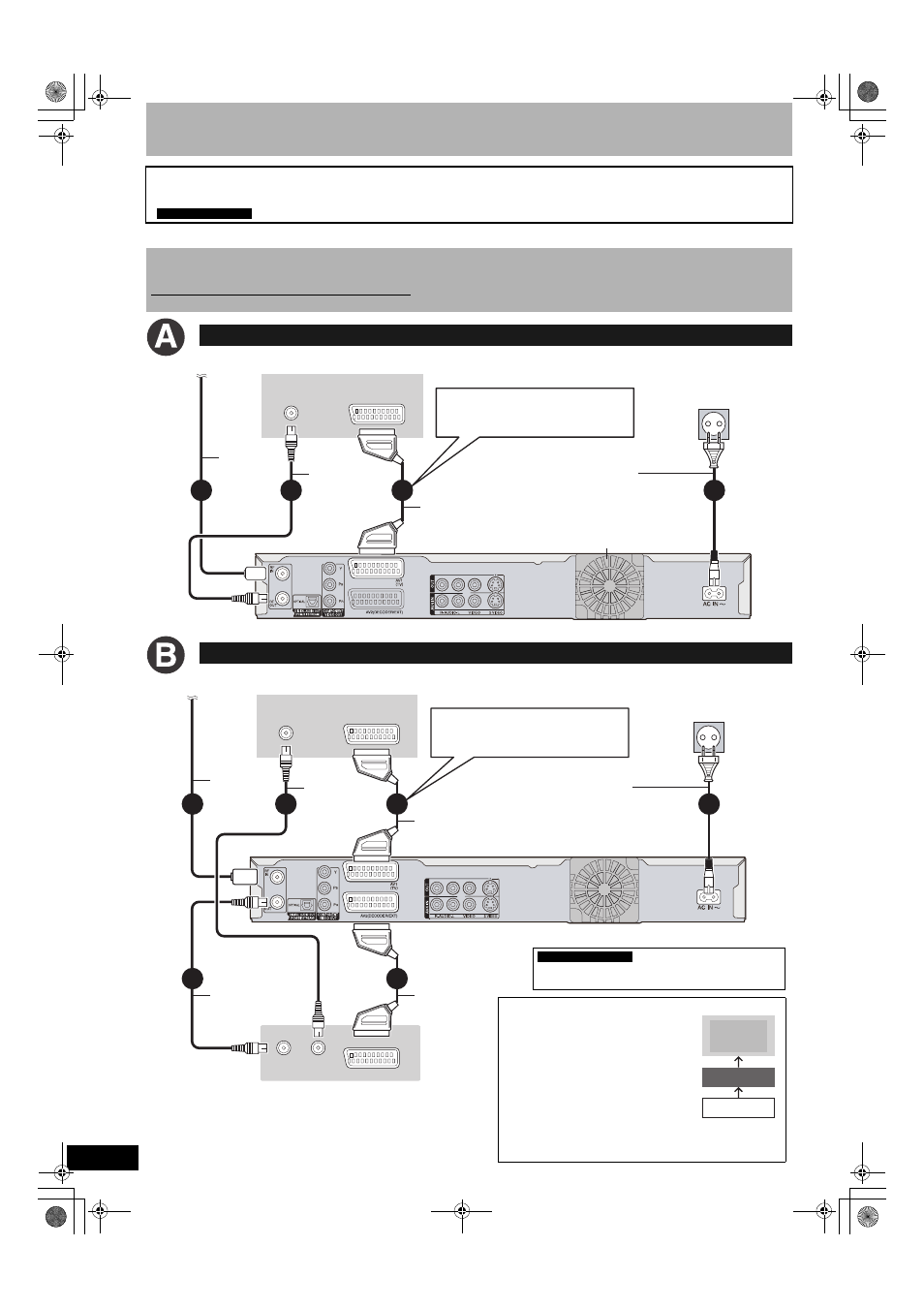

Підключення телевізора
Підключення телевізора і відеомагнітофона
Необхідні настройки
VHF/UHF
RF IN
AV IN
4
3
2
1
Задня панель телевізора
Задня панель апарату
21-піновий кабель
Scart повного
з’єднання
Радіочастотний
коаксіальний
кабель
(додано)
До антени
Кабель
антени
До розетки змінного струму
(змінний струм 220 до 240 В, 50 Гц)
Шнур живлення
(додано)
Підключіть тільки після
виконання усіх інших
підключень.
Підключення до іншого
терміналу, ніж 21-піновий
термінал Scart (Ô 10)
Охолоджуючий вентилятор
VHF/UHF
RF IN
AV IN
VHF/UHF
RF OUT
RF IN
AV OUT
1
5
3
4
6
2
Задня панель телевізора
Задня панель апарату
Задня панель відеомагнітофона
До антени
21-піновий
кабель Scart
21-піновий кабель
Scart повного
з’єднання
Радіочастотний
коаксіальний
кабель
(додано)
До розетки змінного струму
(змінний струм 220 до 240 В, 50 Гц)
Шнур живлення
(додано)
Підключіть тільки після
виконання усіх інших
підключень.
Підключення до іншого
терміналу, ніж 21-піновий
термінал Scart (Ô 10)
Настройки “Ввод AV2” та “Соединение AV2” у меню
Нач. наст. (Ô 40)
Необхідні настройки
Радіочастотний
коаксіальний
кабель
Кабель
антени
Підключайте апарат безпосередньо
до телевізора
При підключенні апарата до телевізора
через АВ-селектор або
відеомагнітофон відеосигнал
зазнаватиме впливу системи захисту
авторського права, що може
спричинити неправильне відтворення
зображення.
• При підключенні до телевізора з вбудованим відеомагнітофоном
При наявності окремих гнізд для телевізора і
відеомагнітофона підключіть до гнізд телевізора.
Телевізор
Відеомагнітофон
Даний апарат
ЗАБОРОНЯЄТЬСЯ
