Инструкция по эксплуатации Panasonic DMR-ES18
Страница 61
RQT9052
9
Ук
р
а
їн
с
ь
ка

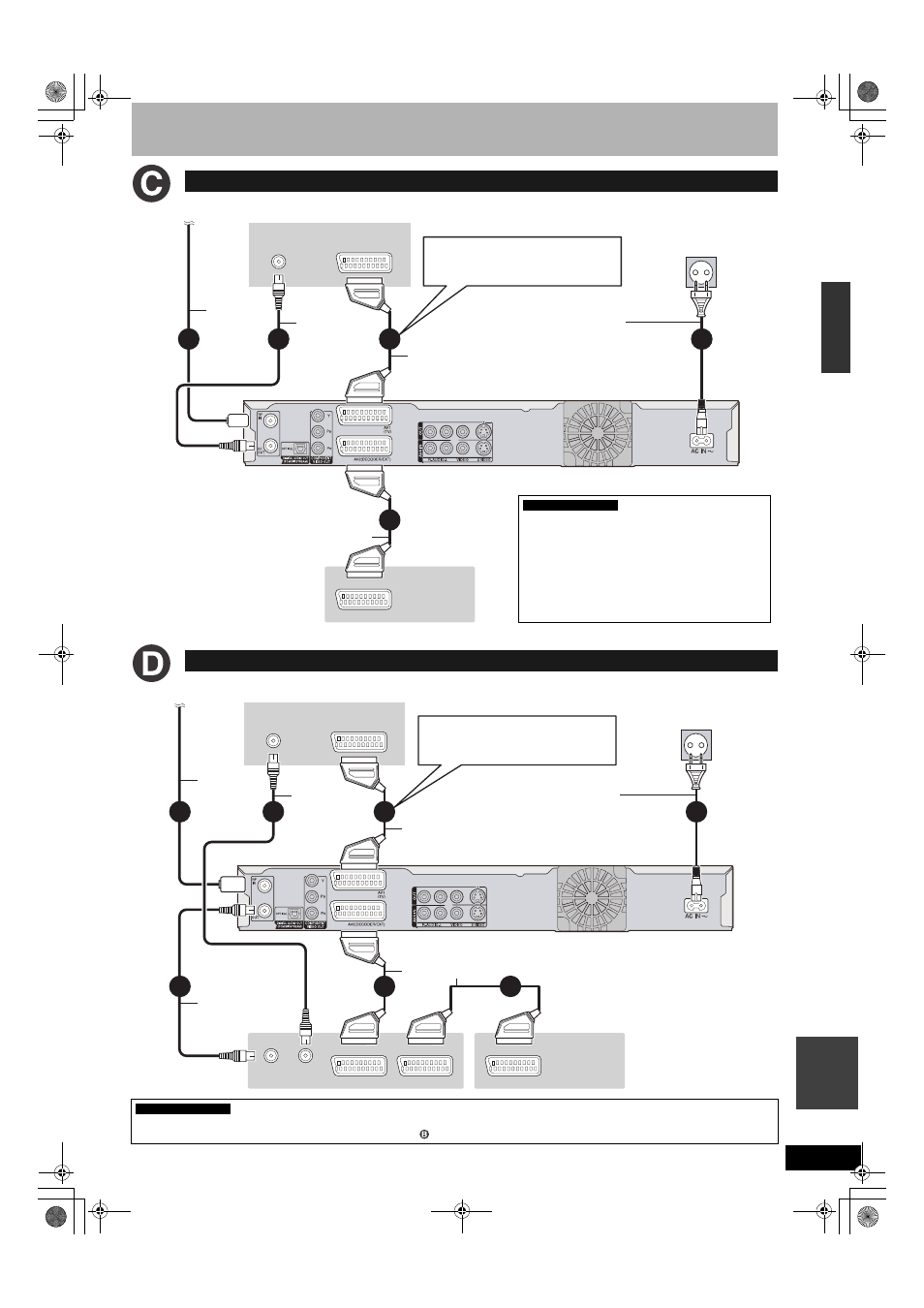

Підключення телевізора та цифрового/сателітарного приймача або декодера
Підключення телевізора та відеомагнітофона, цифрового/сателітарного приймача або декодера
AV OUT
VHF/UHF
RF IN
AV IN
4
1
5
3
2
Задня панель телевізора
Задня панель апарату
21-піновий кабель
Scart повного
з’єднання
Радіочастотний
коаксіальний
кабель
(додано)
До антени
Кабель
антени
До розетки змінного струму
(змінний струм 220 до 240 В, 50 Гц)
Шнур живлення
(додано)
Підключіть тільки після
виконання усіх інших
підключень.
Підключення до іншого
терміналу, ніж 21-піновий
термінал Scart (Ô 10)
21-піновий кабель Scart
Задня панель цифрового/
сателітарного приймача
або декодера
Настройки “Ввод AV2” та “Соединение AV2” у меню
Нач. наст. (Ô 40)
Якщо хочете подивитися іншу програму, яку
записує цей апарат, одночасно переглядаючи
декодовану програму
Натисніть [0] + [OK]. (На дисплеї апарата
з’являється значок “DVD”.) Натисніть знову, щоб
скасувати. (На дисплеї апарата з’являється значок
“TV”.)
Необхідні настройки
VHF/UHF
RF IN
AV IN
VHF/UHF
RF OUT
RF IN
AV OUT
AV IN
AV OUT
4
6
3
5
7
2
1
Задня панель телевізора
Задня панель апарату
Задня панель
відеомагнітофона
До антени
Задня панель цифрового/
сателітарного приймача
або декодера
21-піновий кабель
Scart повного
з’єднання
Радіочастотний
коаксіальний
кабель
(додано)
До розетки змінного струму
(змінний струм 220 до 240 В, 50 Гц)
Шнур живлення
(додано)
Підключіть тільки після
виконання усіх інших
підключень.
Підключення до іншого
терміналу, ніж 21-піновий
термінал Scart (Ô 10)
21-піновий кабель Scart
Кабель
антени
Радіочастотний
коаксіальний
кабель
Настройки “Ввод AV2” та “Соединение AV2” у меню Нач. наст. (Ô 40)
Підключайте апарат безпосередньо до телевізора (Ô 8, ).
Необхідні настройки
КР
О
К
1
П
ід
кл
ю
че
ння
61
