ЭТАП 1 Подключение
• Перед подключением выключите всю аппаратуру и изучите соответствующие инструкции по эксплуатации.
• Выберите из вариантов A-D схему подключения, соответствующую конфигурации Вашей аппаратуры. Использования иных
(не показанных) схем подключения допустимо с одобрения дилера.
Использование 21-контактного кабеля CKAPT
• Воспользуйтесь многообразием функций Q Link, подключив аппарат к телевизору, совместимому с Q Link (Ô 37).
• Наслаждайтесь высококачественным изображением, подключив аппарат к RGB-совместимому телевизору (Ô 50).
“Вывод AV1” в меню Нач. наст. (Ô 40)
Если данный аппарат не будет использоваться в течение продолжительного периода времени
Для экономии электроэнергии выньте вилку из сетевой розетки. Данный аппарат потребляет незначительное количество
электроэнергии даже в выключенном состоянии.
[примерно 2 Вт (Режим энергоснабжения)]
Если режим “Power Save” установлен на “Вкл.”, функция “Быстрый старт” не работает.

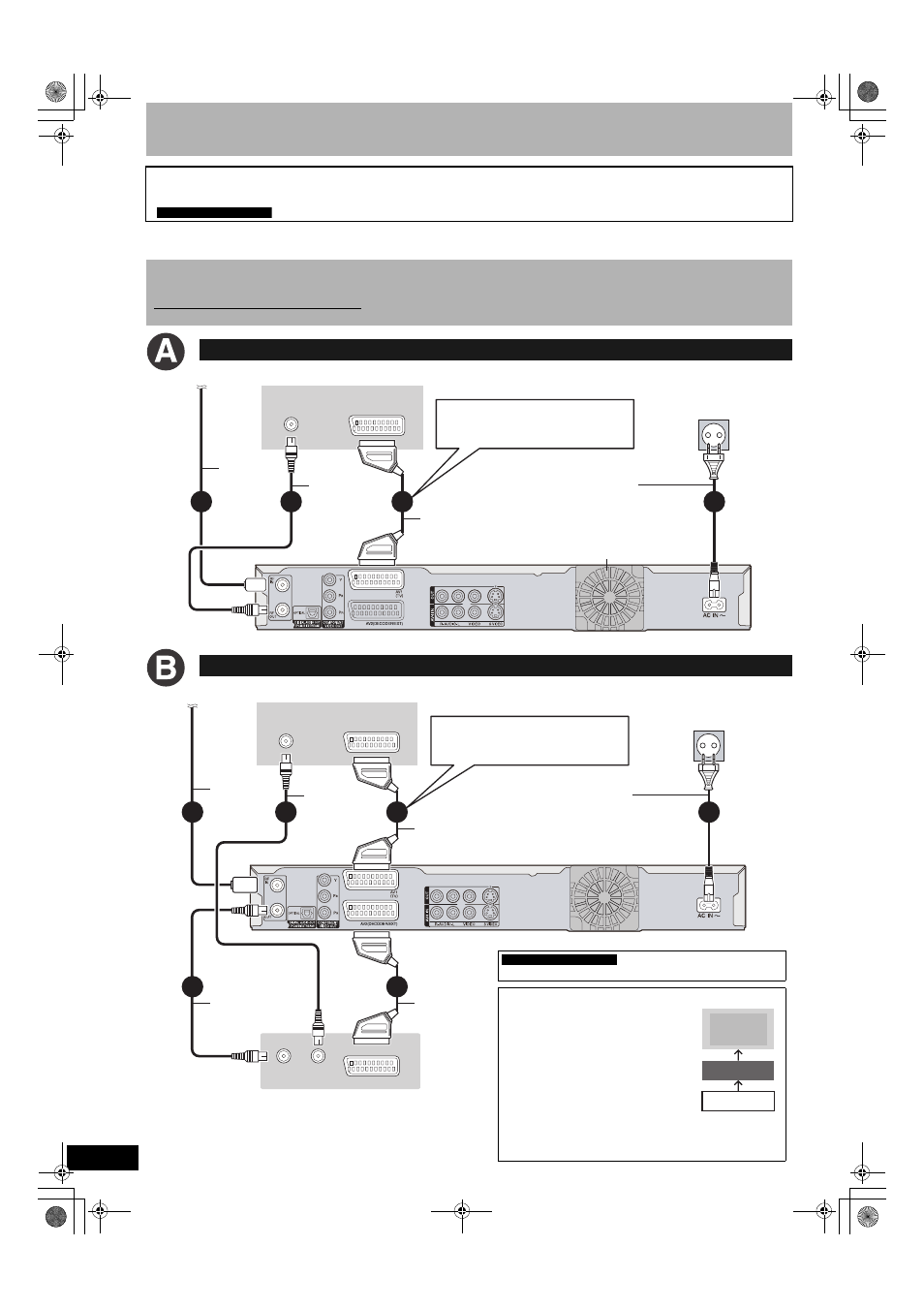

Подключение телевизора
Подключение телевизора и видеомагнитофона
Необходимые настройки
VHF/UHF
RF IN
AV IN
4
3
2
1
Тыльная панель телевизора
Тыльная панель данного аппарата
21-штекерный кабель
СКАРТ полного
соединения
Высокочастотный
коаксиальный
кабель
(прилагается)
К антенне
Кабель
антенны
В сетевую розетку
(От 220 до 240 В пер.
тока, 50 Гц)
Сетевой шнур
(прилагается)
Подключите только после
подключения всех
остальных кабелей.
Подключение не через
21-штекерные гнезда СКАРТ
(Ô 10)
Вентилятор охлаждения
VHF/UHF
RF IN
AV IN
VHF/UHF
RF OUT
RF IN
AV OUT
1
5
3
4
6
2
Тыльная панель телевизора
Тыльная панель данного аппарата
Тыльная панель видеомагнитофона
К антенне
21-штекерный
кабель СКАРТ
21-штекерный кабель
СКАРТ полного
соединения
Высокочастотный
коаксиальный
кабель
(прилагается)
В сетевую розетку
(От 220 до 240 В пер.
тока, 50 Гц)
Сетевой шнур
(прилагается)
Подключите только после
подключения всех
остальных кабелей.
Подключение не через
21-штекерные гнезда СКАРТ
(Ô 10)
Кабель
антенны
Высокочастотный
коаксиальный кабель
Настройки “Ввод AV2” и “Соединение AV2” в меню Нач. наст. (Ô 40)
Необходимые настройки
Подключайте аппарат к телевизору
напрямую
Если подключиться к телевизору
через АВ-переключатель или
видеомагнитофон, видеосигнал будет
подвергаться воздействию систем
защиты авторских прав. Это может
привести к искажению изображения.
• Подключение к телевизору со
встроенным видеомагнитофоном
При наличии входов телевизора и видеомагнитофона
подключайтесь к входным гнездам телевизионной секции.
Телевизор
Видеомагнитофон
Данный аппарат
ЗАПРЕЩАЕТСЯ
