21
RU
На
ч
а
л
о ра
б
о
т
ы
– ОСНО
ВНЫЕ
СВ
ЕДЕНИЯ –

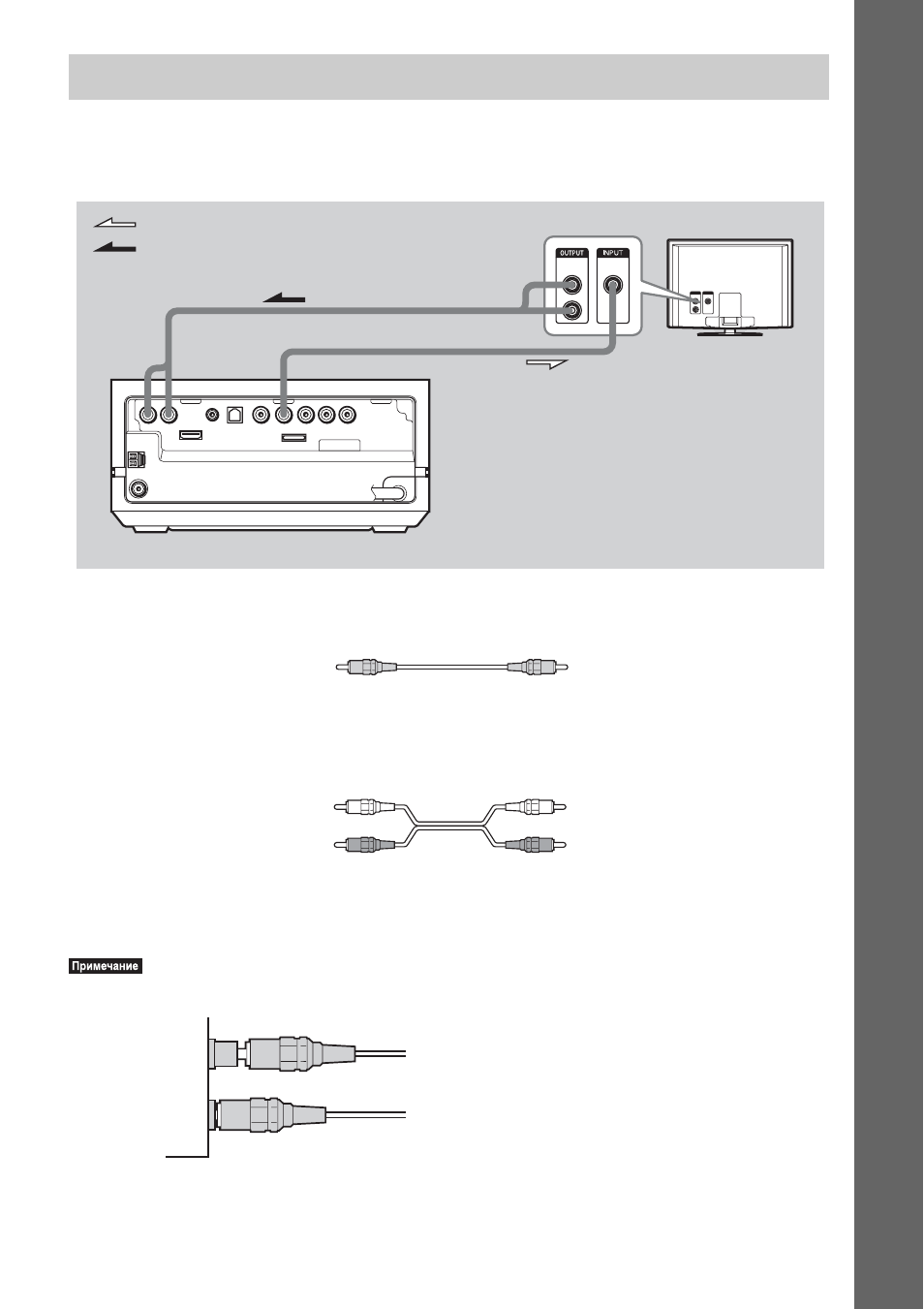

На следующей схеме показано подключение блока управления к телевизору. Для
получения дополнительной информации о подключении телевизора см. стр. 25 Для
получения информации о подключении других компонентов см. стр. 28.
Необходимые кабели
A
Видеокабель
.
При таком подключении изображение выводится на телевизор. Подключите гнездо
VIDEO OUT (VIDEO) блока управления к гнезду VIDEO IN телевизора.
B
Аудиокабель (приобретается дополнительно)
При таком подключении звук с телевизора выводится на систему. С помощью этого
подключения можно воспроизводить звук телевизора через динамики. Подключите
гнезда TV (AUDIO IN) блока управления к гнездам AUDIO OUT телевизора.
•При подключении к гнезду штекер следует вставлять полностью.
Шаг 3: Подключение телевизора
R
AUDIO
OUT
L
VIDEO
IN
DMPORT
Телевизор
A
B
Задняя панель блока управления
: видеосигнал
: аудиосигнал
Желтый
Белый (L/аудио)
Красный (R/аудио)
Пример
Правильно
Неправильно
