Подключение динамиков

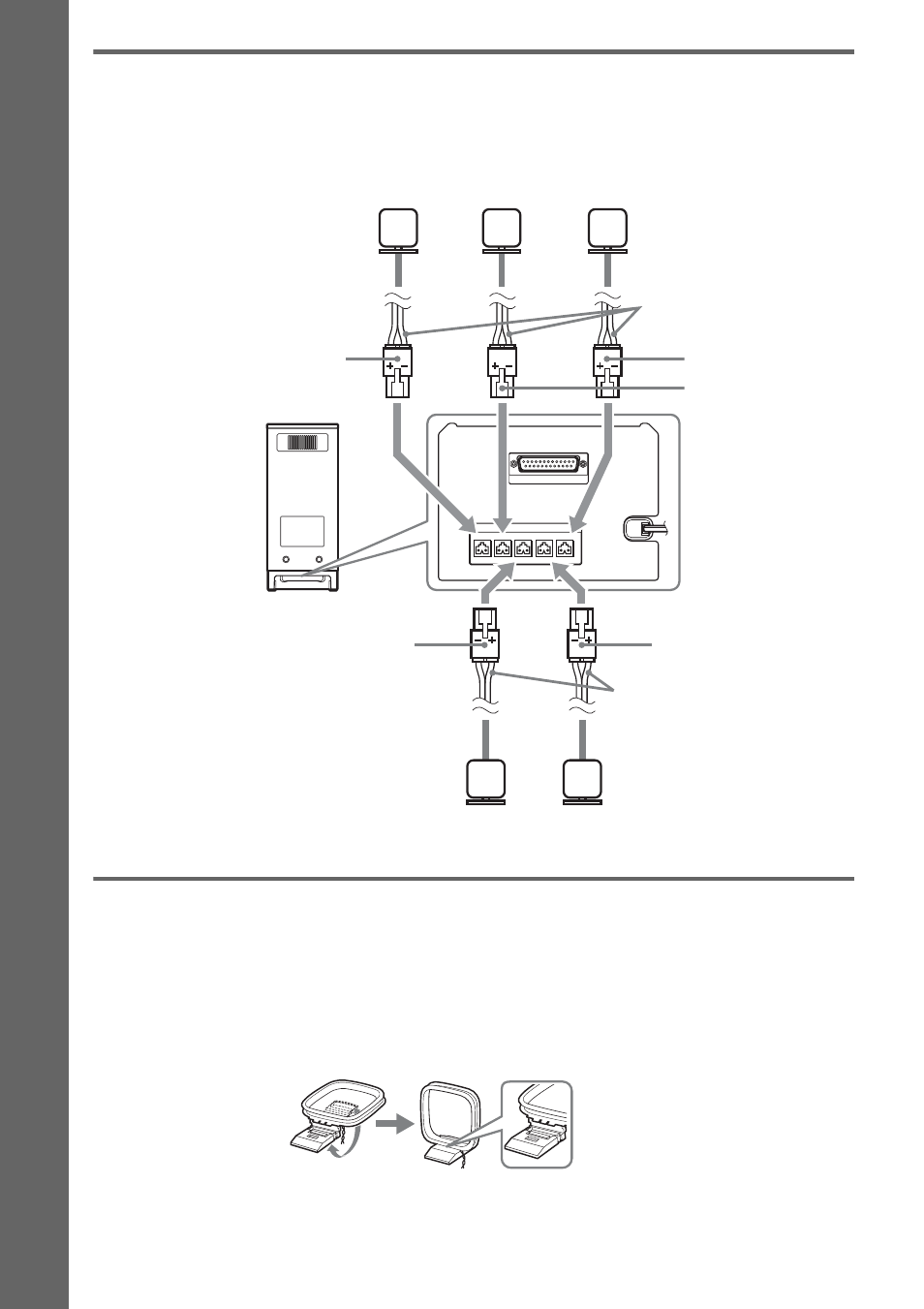

Подключите разъемы кабелей динамиков к соответствующим гнездам SPEAKER.
Разъемы кабелей динамиков имеют такие же цвета, что и гнезда, к которым они
подключаются.
3
Подключение антенны
Подключение рамочной антенны AM
Форма и размеры антенны разработаны для приема сигналов диапазона AM. Не
разбирайте и не сворачивайте антенну.
1
Допускается только отделение кольца от пластмассовой подставки.
2
Установка рамочной антенны AM.
SYSTEM CONTROL
ONLY FOR HCD-IS10
SPEAKER
ONLY FOR SS-IS10
CENTER
SUR L
SUR R
FRONT L
FRONT R
Сабвуфер
Кабели динамиков
Нижняя часть
сабвуфера
Центральный
динамик
Передний
динамик (R)
Передний
динамик (L)
Кабели динамиков
Динамик объемного звучания (L)
Динамик объемного звучания (R)
Красный
Зеленый
Белый
Серый
Синий
