Пример подсоединений
Подробную информацию смотрите в разделе “1 Подсоединение систем автомобиля” (стр. 7-10).
Обязательно ознакомьтесь также с документацией, прилагаемой к другим компонентам системы.

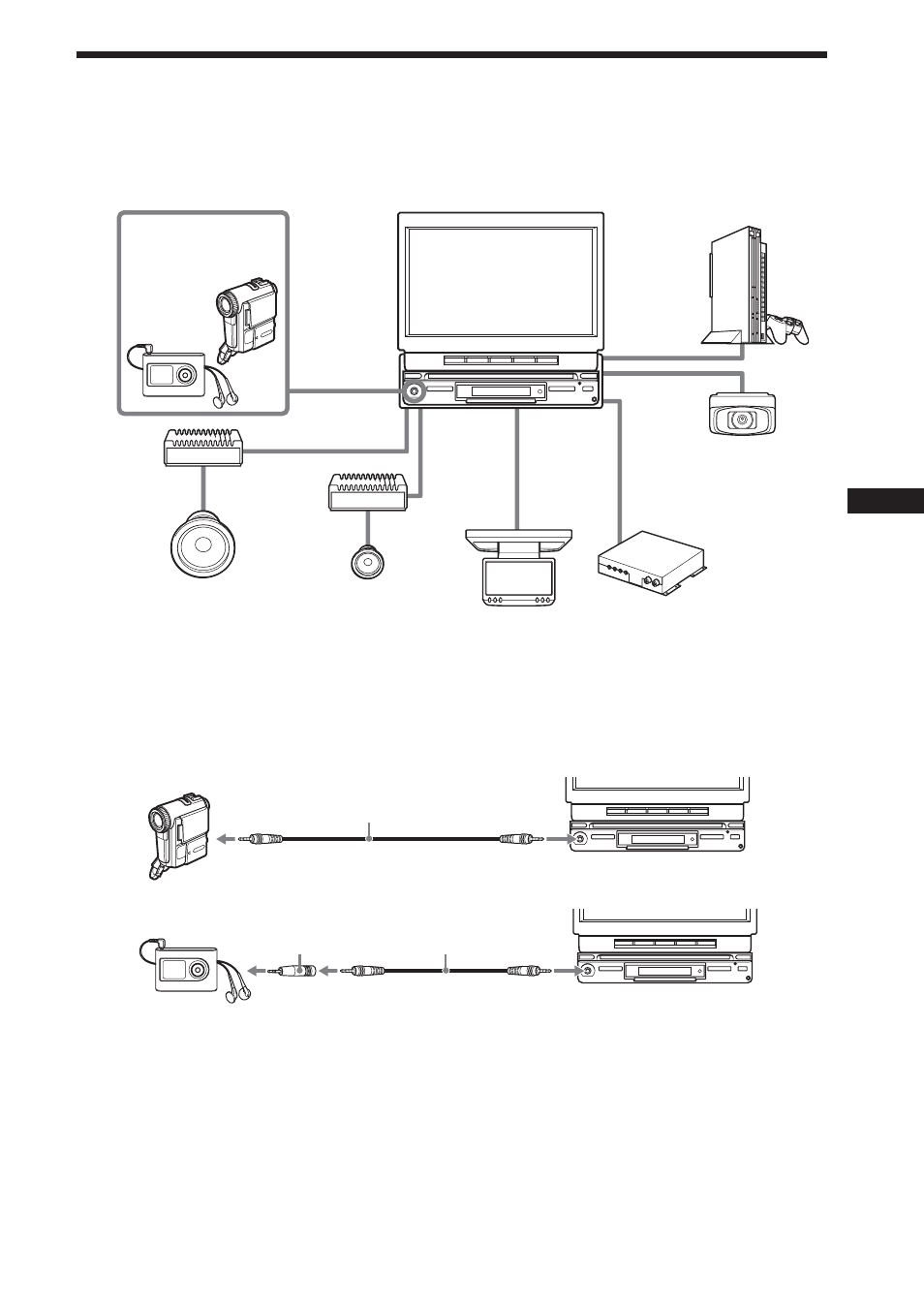

Конфигурация системы
* Подключайте с помощью прилагаемого соединительного кабеля 2. (Для подсоединения аудиоаппаратуры
пользуйтесь адаптером 3)
** Только для России и Украины
Подсоединение камеры заднего вида
2
Подсоединение аудиоплеера
2
3
Примечания
• Перед тем как подсоединить усилитель, обязательно подсоедините провод заземления.
• В случае если вы подсоединяете опционный усилитель мощности и не пользуетесь встроенным усилителем,
звуковой сигнал подтверждения будет отключен.
Портативный
плеер или
видео камера
(продаются
отдельно)
Мультимедийная система
AV Center XAV-A1
XAV-C1
Игровая приставка
(продается
отдельно)
Вход A/V
IN* (Front)
(AUX 1)
AUX 2
AUX 3
Выход SUB-
OUT (МОNО)
Выход
FRONT L/R
REAR L/R
Выход
заднего
монитора
REAR
MONITOR-
OUT
AUX 3 и
BUS
Камера заднего
вида (продается
отдельно)
Усилитель
(продается
отдельно)
Усилитель
(продается
отдельно)
Сабвуфер
(продается
отдельно)
Динамик
(продается
отдельно)
Задний монитор
(продается
отдельно)
ТВ-тюнер
ХT-V70**
(продается
отдельно)
