31 RU
Нача
ло ра
бот
ы
Этот сабвуфер оснащен функцией преобразования видеосигналов.
Видеосигналы и компонентные видеосигналы можно преобразовать в видеосигналы
HDMI, повысив их частоту, но вывести их можно будет только через гнездо HDMI TV
OUT. См. рисунок далее.

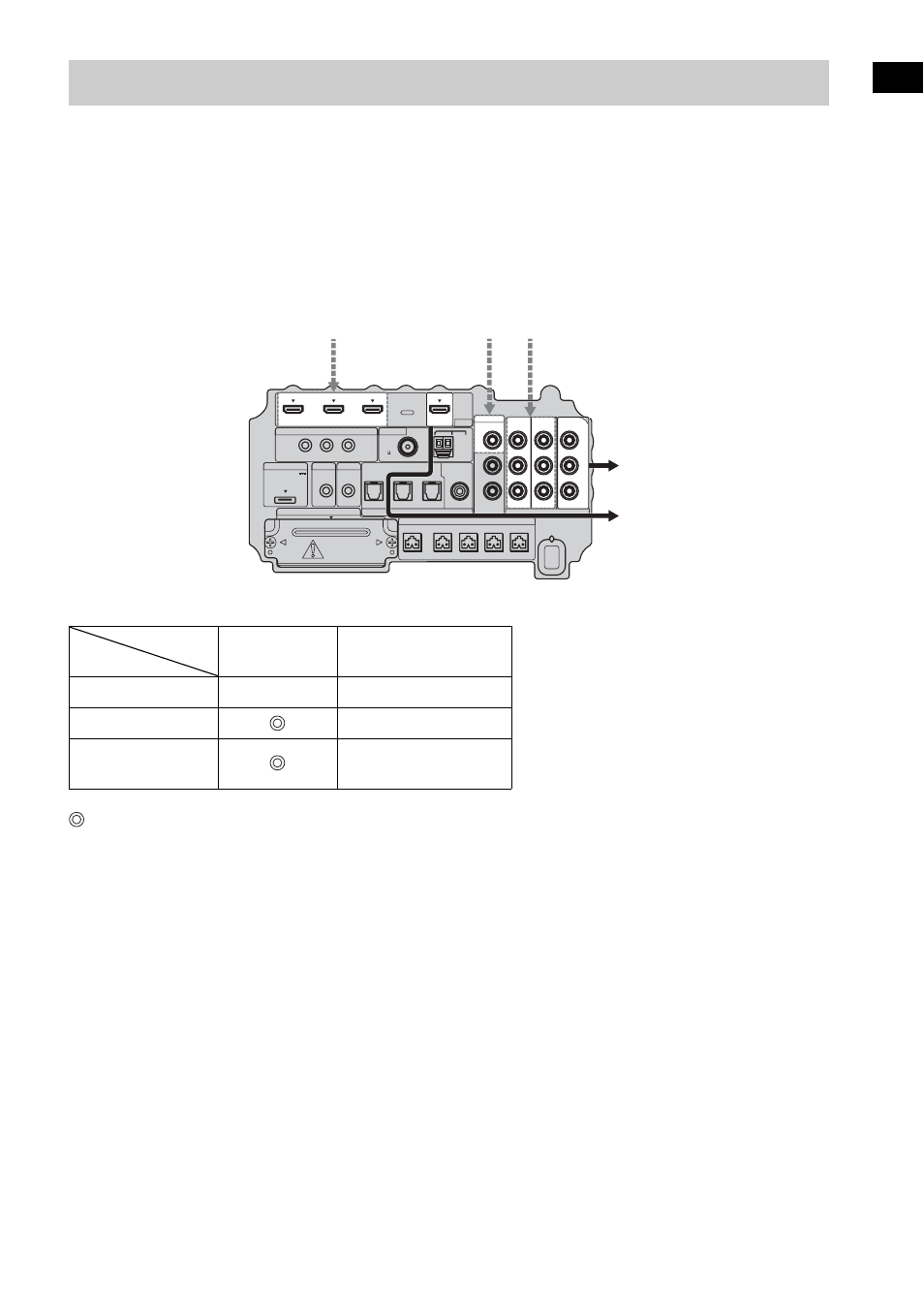

Фрагмент таблицы преобразования видеовхода/-выхода сабвуфера
: Частота видеосигналов повышается, и они выводятся через преобразователь видео.
a : Выводится сигнал такого же типа, что и входной. Частота видеосигналов не повышается.
X : Видеосигналы не выводятся.
Примечания по преобразованию видеосигналов
• При выводе преобразованных сабвуфером сигналов от видеомагнитофона или другого
устройства на экран телевизора, в зависимости от состояния видеосигнала для вывода
изображение на экране может быть искажено по горизонтали либо может
отсутствовать.
• Видеосигналы HDMI не удастся преобразовать в компонентные видеосигналы.
• Вывод видеосигналов с повышенной частотой возможен только через гнездо HDMI
OUT. Не удастся вывести их через другие гнезда.
• При воспроизведении с видеомагнитофона с использованием устройства улучшения
изображения, например корректора временных искажений, изображение может
передаваться в искаженном виде или не передаваться вовсе. В этом случае отключите
функцию улучшения изображения.
Функция преобразования видеосигналов
HDMI TV OUT
COMPONENT VIDEO
MONITOR OUT
HDMI IN A a X
VIDEO IN B X
COMPONENT
VIDEO IN C
a
IR REMOTE
DMPORT
SPEAKER ONLY FOR SS-IS15
ECM-AC2 IR-R100
ANTENNA
IR IN IR OUT1 IR OUT2
FM AM
75
COAXIAL
DC 5V
0.7A MAX
FRONT R FRONT L SUR R SUR L CENTER
AUDIO IN
ASSIGNABLE
L
R
EZW-T100 DIGITAL
TV IN DVD IN SAT IN
OPTICAL
COMPONENT VIDEO
DVD IN SAT IN MONITOR
OUT
Y
P B /
C B
P R /
C R
SAT IN
ASSIGNABLE
COAXIAL
VIDEO
VIDEO IN HDMI BD IN DVD IN SAT IN TV OUT
Сигналы ввода
A B C
C
ABC
Сигналы вывода Нижняя часть
сабвуфера
Гнездо INPUT
Гнездо OUTPUT
