•Убедитесь, что сабвуфер включен при выводе видео и аудиосигналов от компонента
воспроизведения на телевизор через сабвуфер. Если питание сабвуфера отключено, видео и
аудиосигнал не будут передаваться.
•Можно переназначить вход аналогового аудиосигнала с помощью гнезд AUDIO IN ASSIGNABLE.
Для получения дополнительной информации см. “Переназначение входа аналогового
аудиосигнала” (стр. 66).
•При подключении к телевизору с помощью гнезда MONITOR OUT можно просматривать
выбранное входное изображение.
•Для вывода аудиосигнала от телевизора через динамики, подключенные к сабвуферу, убедитесь,
что:
– гнезда выходного аудиосигнала телевизора подключены к гнездам OPTICAL TV IN сабвуфера;
– громкость телевизора отключена.
Подключение устройства воспроизведения (записи) DVD-дисков

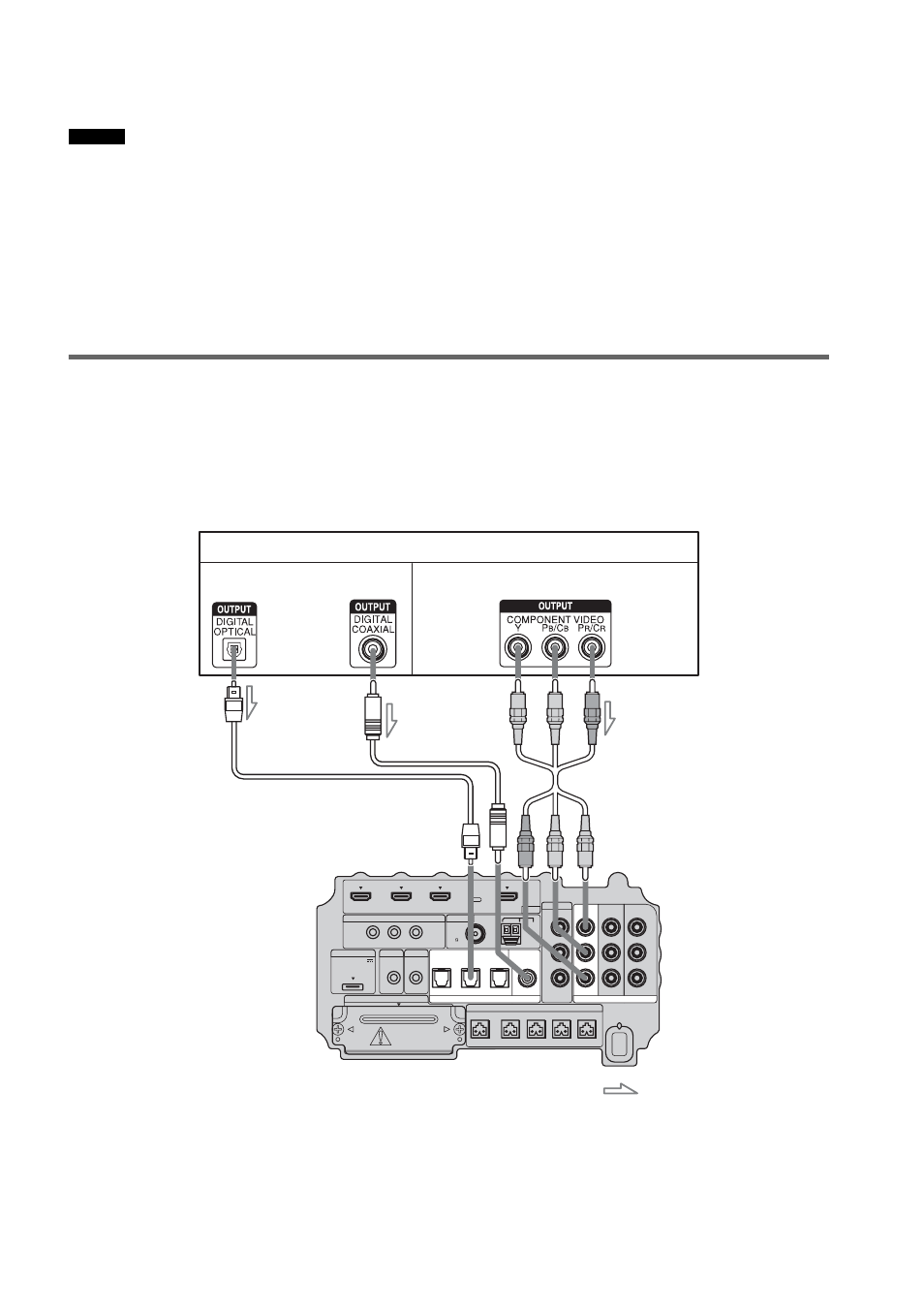

На следующем рисунке показано, как следует подключать устройство воспроизведения
(записи) DVD-дисков.
Можно переназначить вход цифрового аудиосигнала с помощью гнезда ASSIGNABLE
COAXIAL SAT IN. Для получения дополнительной информации см. “Переназначение
входа цифрового аудиосигнала” (стр. 67).
Советы
IR REMOTE
VIDEO
DMPORT
SPEAKER ONLY FOR SS-IS15
ECM-AC2 IR-R100
ANTENNA
HDMI
IR IN IR OUT1 IR OUT2
FM AM
75
COAXIAL
DC 5V
0.7A MAX
FRONT R FRONT L SUR R SUR L CENTER
BD IN DVD IN SAT IN
AUDIO IN
ASSIGNABLE
VIDEO IN
L
R
TV OUT
EZW-T100 DIGITAL
TV IN DVD IN SAT IN
OPTICAL
COMPONENT VIDEO
DVD IN SAT IN MONITOR
OUT
Y
P B /
C B
P R /
C R
SAT IN
ASSIGNABLE
COAXIAL
Устройство воспроизведения (записи) DVD-дисков
A
A Оптический кабель (приобретается
дополнительно)
B Коаксиальный кабель (приобретается
дополнительно)
C Кабель компонентного видеосигнала
(приобретается дополнительно)
Видеосигнал
: передача сигнала
B
Аудиосигнал
Нижняя часть
сабвуфера
или
C
