Шаг 2. подключение динамиков – Инструкция по эксплуатации Sony HT-IS100
Страница 16
16
RU

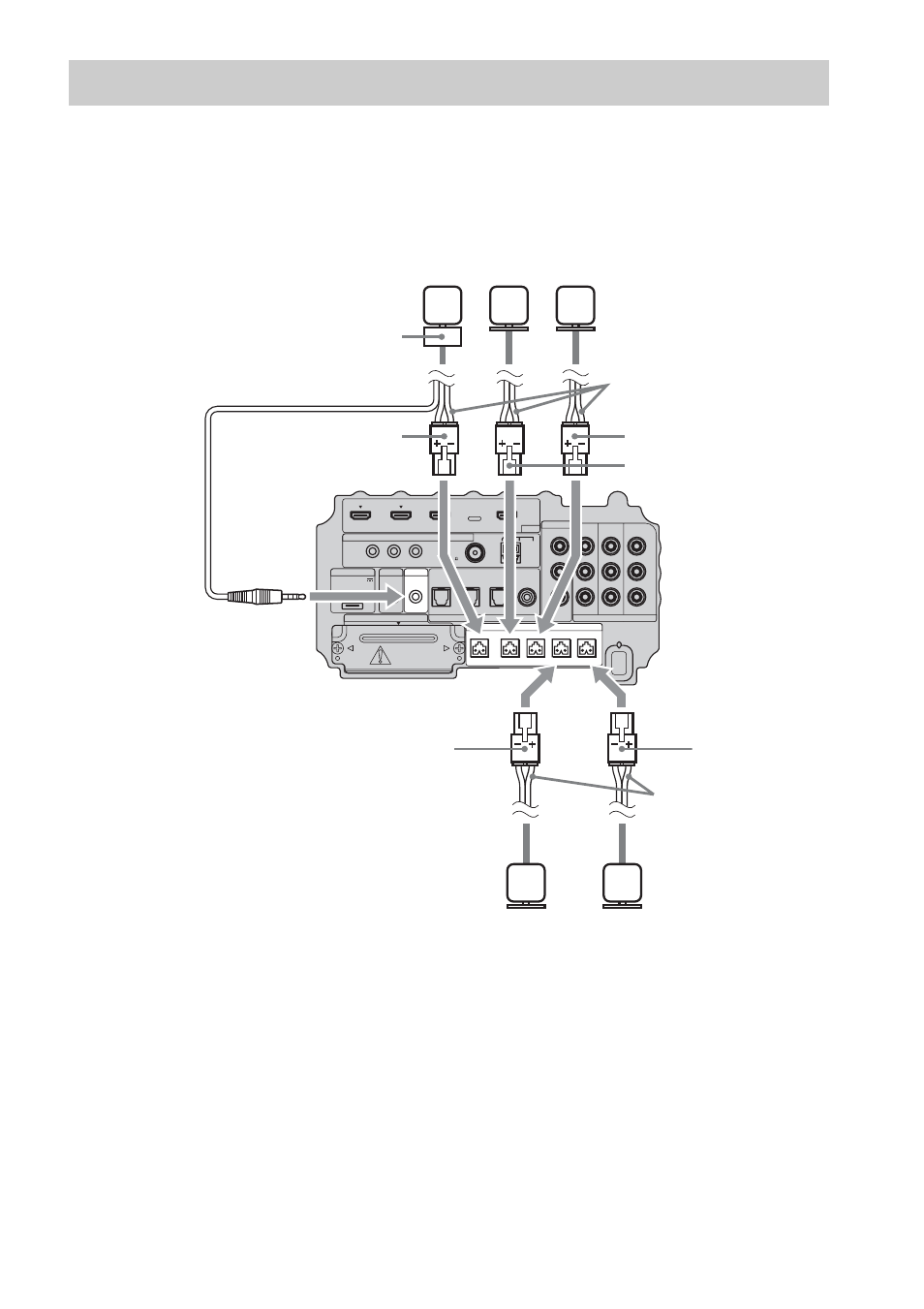

Подключите разъемы кабелей динамиков к соответствующим гнездам SPEAKER.
Разъемы кабелей динамиков имеют такие же цвета, что и гнезда, к которым они
подключаются.
Подключите кабель приемника для пульта дистанционного управления к гнезду IR-R100.
Шаг 2. Подключение динамиков
IR REMOTE
VIDEO
DMPORT
SPEAKER
ONLY FOR SS-IS15
ECM-AC2
IR-R100
ANTENNA
HDMI
IR IN
IR OUT1 IR OUT2
FM
AM
75
COAXIAL
DC 5V
0.7A MAX
FRONT R
FRONT L
SUR R
SUR L
CENTER
BD IN
DVD IN
SAT IN
SAT IN
ASSIGNABLE
COAXIAL
AUDIO IN
ASSIGNABLE
VIDEO IN
L
R
TV OUT
EZW-T100
DIGITAL
TV IN
DVD IN
SAT IN
OPTICAL
COMPONENT VIDEO
DVD IN
SAT IN
MONITOR
OUT
Y
P
B
/
C
B
P
R
/
C
R
Кабели динамиков
Нижняя часть
сабвуфера
Центральный
динамик
Передний
правый
динамик
Передний
левый
динамик
Кабели динамиков
Левый динамик
объемного
звучания
Правый динамик
объемного
звучания
Зеленый
Красный
Белый
Серый
Синий
Приемник для пульта
дистанционного
управления
