Страница 94: Изберете мястото на монтаж
6
(BG)
1
Проверете частите
2
Изберете мястото на монтаж
Монтаж
1

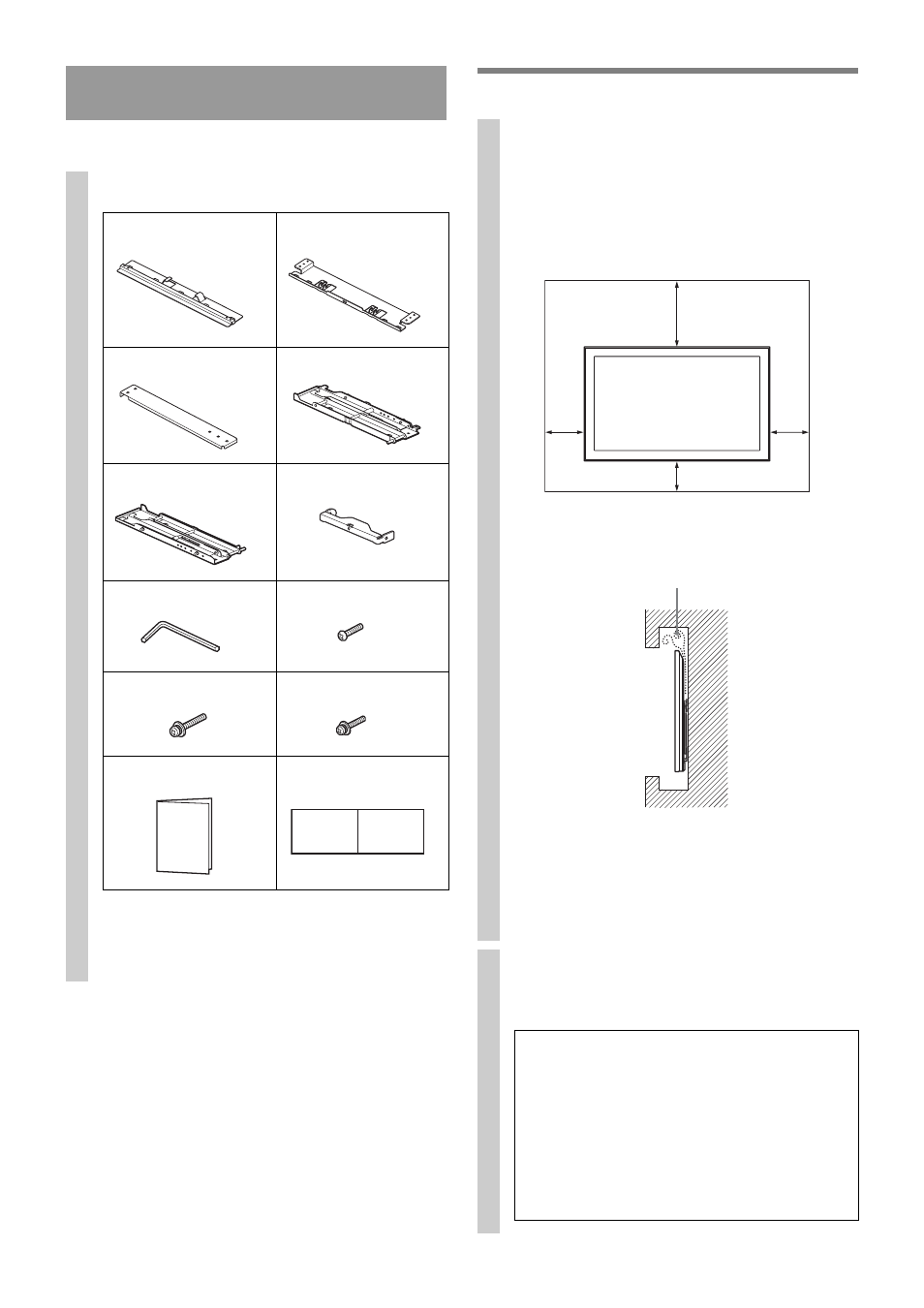

Проверете дали всички части са налични.
Пригответе четири или повече винта с
диаметър 8 mm или еквивалентни (не са
доставени). Изберете винтове, подходящи за
материала на стената.
A
×
1
Опорна конзола
(горна)
B
×
1
Опорна конзола
(долна)
C
×
2
Съединителна конзола
D
×
1
Монтажна конзола R
E
×
1
Монтажна конзола L
×
1
F
Блокираща конзола
G
×
1
Шестограм
H
×
4
Винт (+BVST4 × 8)
I
Винт (+PSW M6 Ч 16)
Ч
4
J
×
1
Винт (+PSW M5 × 8)
K
Чертеж
×
1
L
×
1
Хартиен шаблон
1
Изберете мястото на монтаж.
Вижте таблица на размерите, имащи отношение
към монтажа на стр. i (в края на ръководството).
Оставете подходящо разстояние между
дисплея, тавана и издадените части на стената,
както е показано по-долу.
Мерна единица : mm
Никога не монтирайте дисплея, както е
показано по-долу :
~
• Ако възнамерявате да прокарате кабелите в
стената, направете отвор в стената за вмъкване на
кабелите преди началото на монтажа.
За да избегнете притискането на кабелите,
подгответе отвор в стената някъде извън
периметъра на опорната конзола.
2
Определете местата на винтовете за
монтаж на опорната конзола AB.
Вижте спецификациите на стр. 5.
ПРЕДУПРЕЖДЕНИЕ
Стената, на която ще бъде монтиран
дисплеят, трябва да може да поддържа най-
малко четири пъти теглото на дисплея
(Вижте инструкциите за работа на дисплея
относно теглото му.).
Определете здравината на стената, на която
ще бъде монтиран дисплеят. Ако е
необходимо, усилете стената достатъчно.
100
100
30
0
10
0
Циркулацията на въздуха е
блокирана.
Стена
