6
(HU)
1

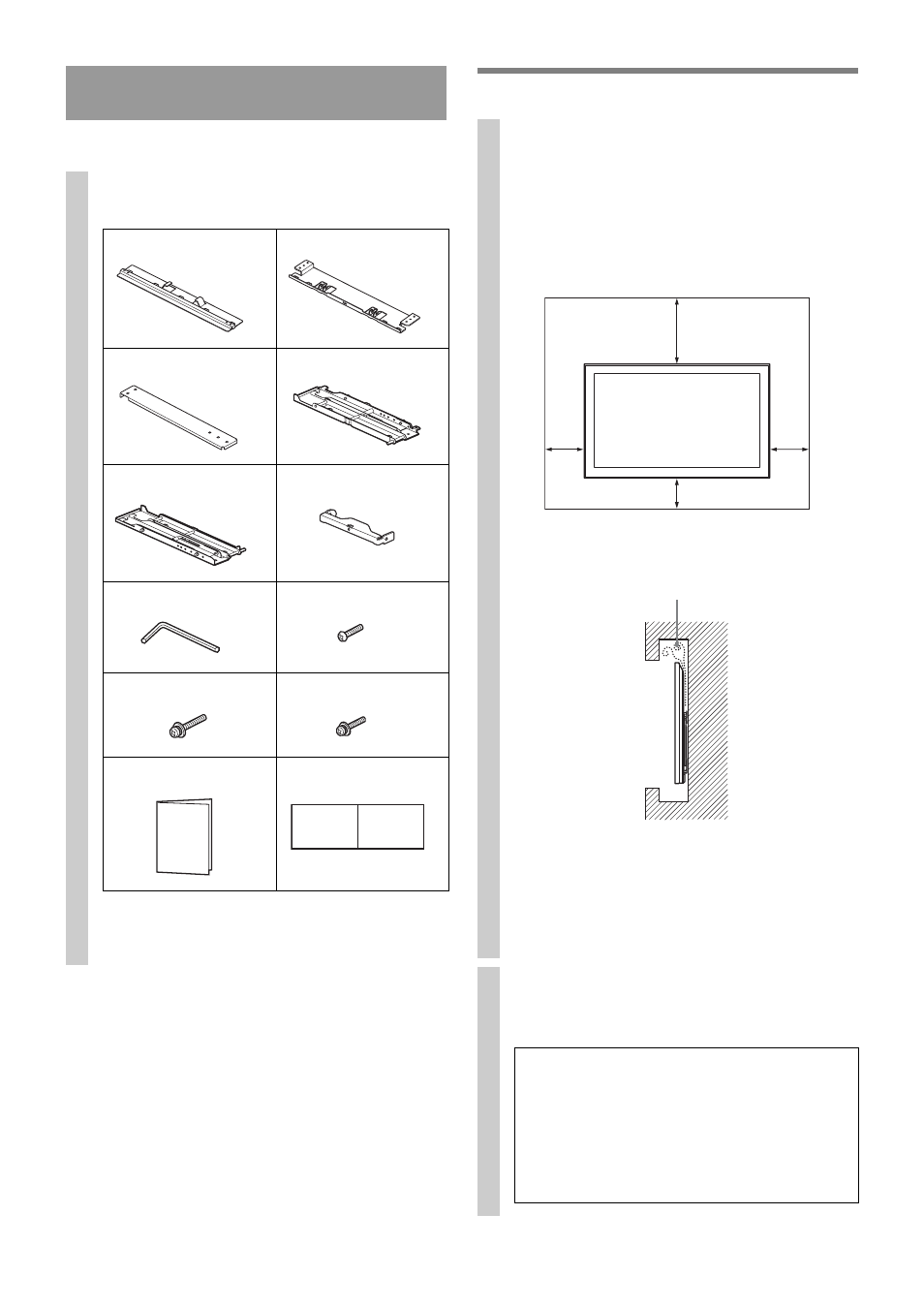

Az alkatelemek ellenőrzése
2
A felszerelés helyének meghatározása
Felszerelés
1
Ellenőrizze, hogy a csomag minden
alkatelemet tartalmaz-e.
Készítsen elő négy vagy több 8 mm átmérőjű, vagy
azzal egyenértékű csavart (nem tartozék). A fal
anyagához megfelelő csavarokat válasszon.
A
×1
Fali konzol alapja (felső) B
×1
Fali konzol alapja (alsó)
C
×2
Összekötő tartó D
×1
Fali konzol J
E
×1
Fali konzol L
×1
F Lezáró
G
×1
Imbuszkulcs H
×4
Csavar (+BVST4 × 8)
I Csavar (+PSW M6 Ч 16)
Ч4
J
×1
Csavar (+PSW M5 × 8)
K Szerelési rajz
×1
L
×1
Papírsablon
1
Határozza meg a felszerelés helyét.
Ehhez vegye igénybe a felszerelési méretek
táblázatát az i. oldalon (ennek a kézikönyvnek a
végén).
Az alábbiak szerint hagyjon megfelelő szabad
helyet a készülék és a mennyezet, illetve a fal kiálló
részei között.
Egység: mm
A készüléket ne szerelje fel úgy, ahogy az a
következő ábrán látható:
~
• Ha a kábeleket a falban fogja vezetni, a felszerelés
megkezdése előtt készítse el a kábelek falbemeneti
nyílását.
A kábelek becsípődésének megelőzése érdekében
készítsen egy furatot a falban, valahol a fali tartó
alapjának kerületén kívül.
2
Jelölje be a fali konzol alapját AB rögzítő
csavarok helyét.
Lásd a műszaki adatokat az 5. oldalon.
FIGYELEM!
A falnak, amelyre a készüléket felszereli,
legalább a készülék súlyának négyszeresét kell
elbírnia (a készülék súlyát lásd a készülék
használati útmutatójában).
Állapítsa meg a fal terhelhetőségét. Szükség
esetén megfelelően erősítse meg a falat.
100 100
30
0
10
0
A levegő keringése
blokkolva.
Fal
