6

(RO)

1

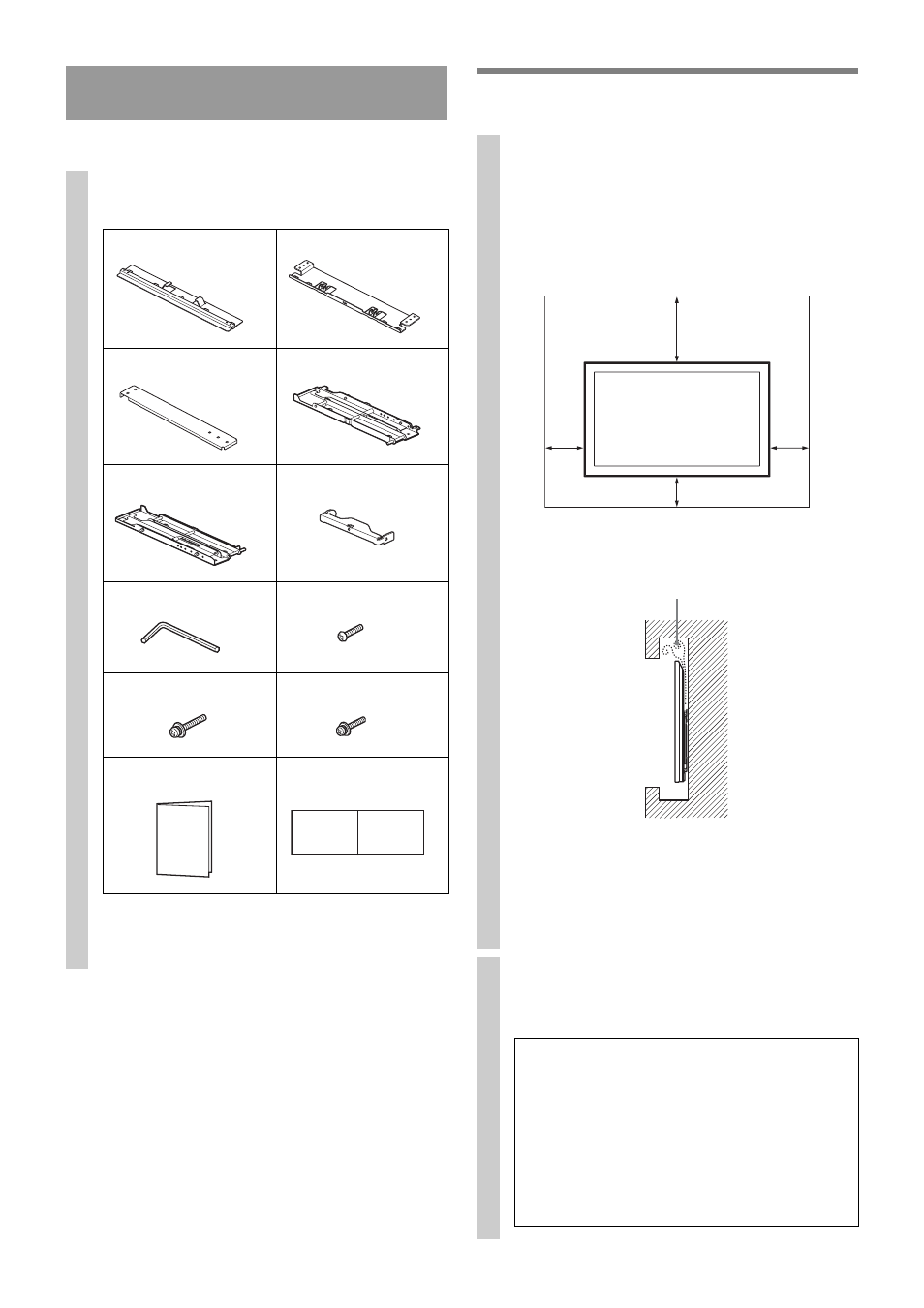

Verificaţi componentele

2

Decideţi locul în care se va face
instalarea

Instalare

1

Verificaţi dacă sunt incluse toate
componentele.

Pregătiţi patru sau mai multe șuruburi de 8 mm în
diametru sau echivalent (neincluse).
Selectaţi
șuruburi adecvate pentru materialul peretelui.

A

×1

Consolă de bază (sus)

B

×1

Consolă de bază (jos)

C

×2

Consolă cu articulaţie

D

×1

Consolă de fixare D

E

×1

Consolă de fixare S

×1

F

Consolă de blocare

G

×1

Cheie hexagonală

H

×4

Șurub (+BVST4 × 8)

I

Șurub (+PSW M6 Ч 16)

Ч4

J

×1

Șurub (+PSW M5 × 8)

K

Pagină cu desene de
asamblare

×1

L

×1

Șablon de hârtie

1

Decideţi locul în care se va face instalarea.

La montarea televizorului, consultaţi tabelul cu
dimensiunile recomandate de la pagina i (sfârșitul
acestui manual).

Lăsaţi un spaţiu suficient între televizor, tavan și
colţurile pereţilor, așa cum se vede mai jos.

Unităţi: mm

Nu instalaţi niciodată televizorul așa cum se vede
mai jos:

~

• Dacă intenţionaţi să pozaţi cablurile în perete,

practicaţi un orificiu în perete pentru a introduce
cablurile înainte de a începe instalarea.
Pentru a preveni perforarea cablurilor, pregătiţi un
orificiu în perete undeva în afara perimetrului consolei
de bază.

2

Stabiliţi poziţiile șuruburilor pentru instalarea
consolei de bază
AB.

Consultaţi specificaţiile de la pagina 5.

AVERTISMENT

Peretele pe care se va monta televizorul trebuie

să aibă rezistenţa necesară pentru a susţine o

greutate de cel puţin patru ori cea a

televizorului (Consultaţi instrucţiunile de

utilizare a televizorului, pentru a-i determina

greutatea.).
Determinaţi rezistenţa peretelui pe care se va

monta televizorul. Consolidaţi suficient

peretele, dacă este necesar.

100

100

30

0

10

0

Circulaţia aerului este
blocată.

Perete
