6

(SK)

1

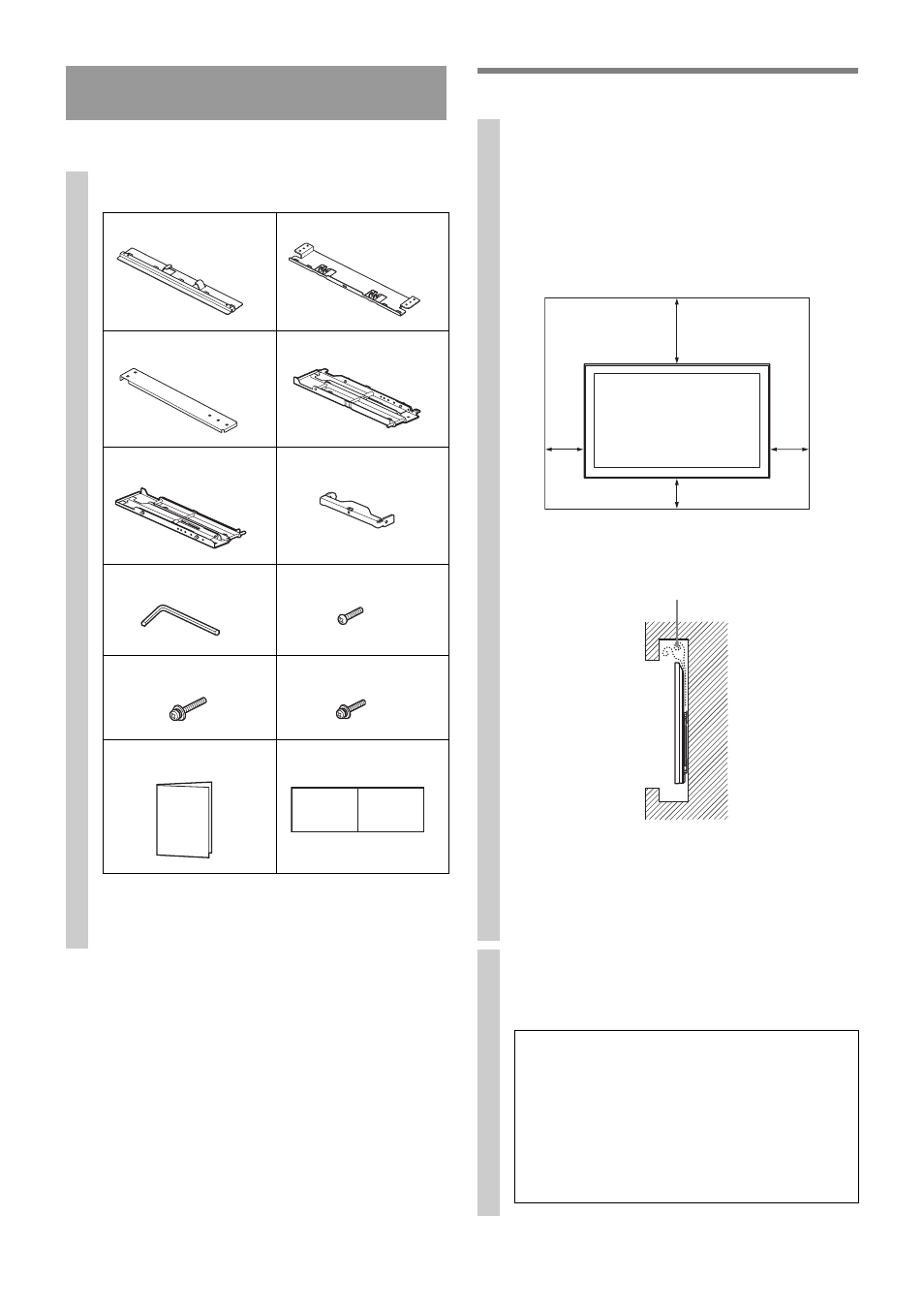

Skontrolujte si súčiastky

2

Výber miesta inštalácie

Inštalácia

1

Skontrolujte si, či máte všetky časti.

Pripravte si štyri alebo viac skrutiek s priemerom
8 mm alebo podobnej veľkosti (nie sú súčasťou).

Zvoľte skrutky vhodné pre materiál steny.

A

×1

Základná konzola (horná)

B

×1

Základná konzola (spodná)

C

×2

Prídavná konzola

D

×1

Montážna konzola P (pravá)

E

×1

Montážna konzola L (ľavá)

×1

F

Uzatváracie konzola

G

×1

Inbusový kľúč

H

×4

Skrutka (+BVST4 × 8)

I

Skrutka (+PSW M6 Ч 16)

Ч4

J

×1

Skrutka (+PSW M5 × 8)

K

List s ukážkou montáže

×1

L

×1

Papierová šablóna

1

Rozhodnite sa pre miesto, kde chcete
inštalovať.

Pozrite si tabuľku rozmerov inštalácie na strana i
(na konci príručky).

Medzi obrazovkou, stropom a vysunutými časťami
steny ponechajte potrebnú vzdialenosť, ako je to
zobrazené nižšie.

Jednotka: mm

Obrazovku nikdy neinštalujte tak, ako je to
zobrazené nižšie:

~

• Ak chcete, aby boli káble vedené v stene, vytvorte

potrebný otvor do steny a káble do neho vložte ešte
pred začiatkom inštalácie.
Ak chcete predísť poškodeniu káblov, pripravte si dieru
v stene mimo priemeru základnej svorky.

2

Určite umiestnenie skrutiek pre inštaláciu
základných konzol
AB.

Pozrite si špecifikácie na strana 5.

UPOZORNENIE

Stena, na ktorú chcete obrazovku nainštalovať,
by mala mať nosnú schopnosť minimálne
štyrikrát väčšiu ako je hmotnosť obrazovky
(Hmotnosť obrazovky nájdete v pokynoch.).

Určite pevnosť steny, na ktorú bude obrazovka
namontovaná. Ak je to potrebné, stenu
dostatočne spevnite.

100

100

30

0

10

0

Prúdenie vzduchu je
blokované.

Stena
