6

(RU)

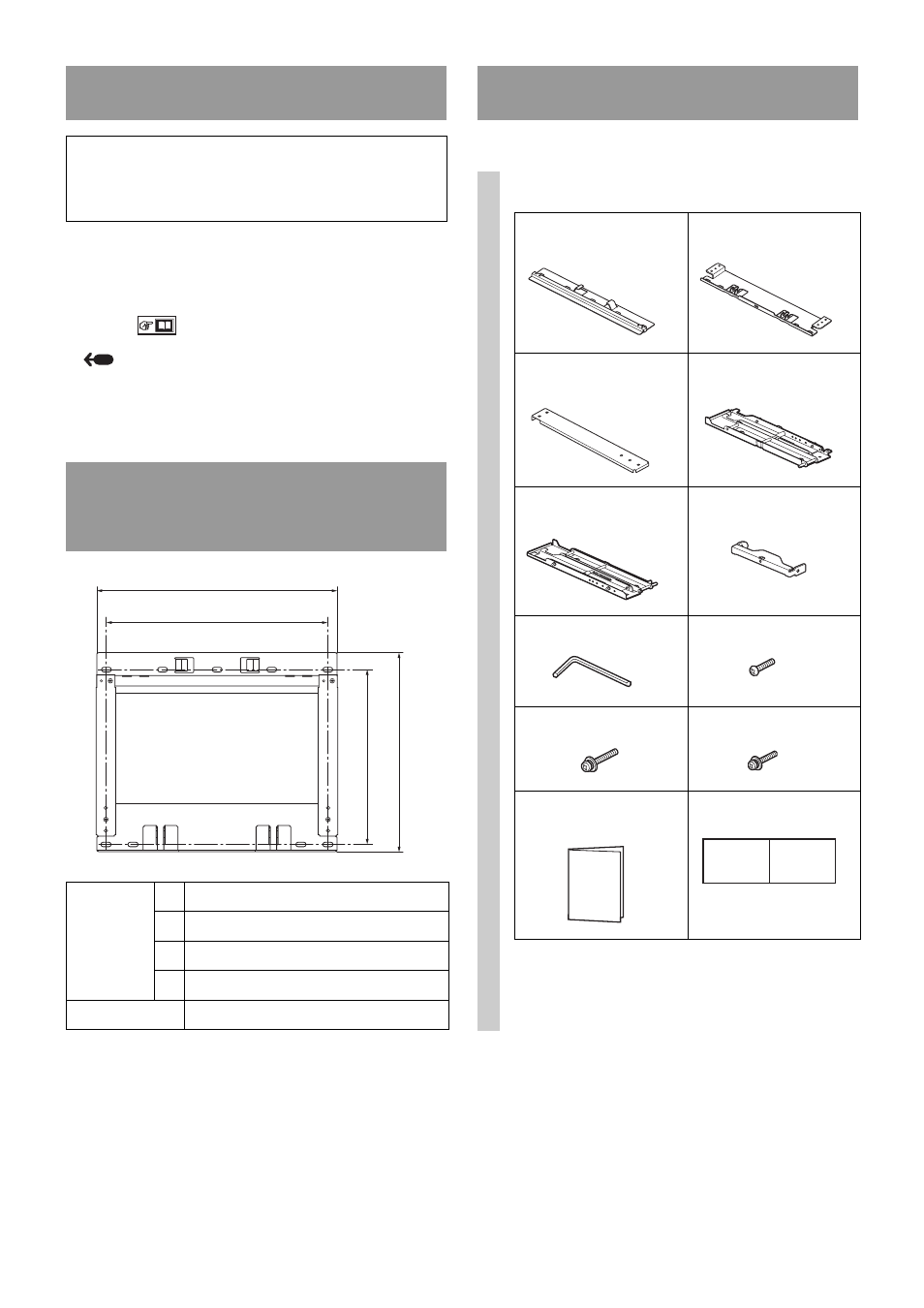

Перед установкой

• Перед установкой подготовьте инструкции по

эксплуатации дисплея и держите их под рукой.

• Если рядом с описанием процедуры имеется

значок

следуйте указаниям в листе с

инструкциями по установке.

Направление стрелки в листе с инструкциями

по установке указывает на переднюю часть
дисплея.

• В процессе установки используйте

крестообразную отвертку, соответствующую
используемым винтам.

Конструкция и характеристики могут быть
изменены без предварительного уведомления.

1

Пpовepка нaличия дeтaлeй

Подготовка

Процедура установки отличается в зависимости
от дисплея. Следуйте инструкциям в этом
руководстве в соответствии с информацией на
листе с инструкциями по установке.

Технические
характеристики

Размеры:
мм

a

445

b

406

c

320

d

364

Вес:

4 кг

d

c

b

a

Установка

1

Проверьте комплектность товара.

Подготовьте четыре или более винтов
диаметром 8 мм или аналогичных им (в
комплект поставки не входят).
Выбирайте
винты, соответствующие материалу стен.

A

×

1

Опорный кронштейн
(верхний)

B

×

1

Опорный кронштейн
(нижний)

C

×

2

Стыковочный
кронштейн

D

×

1

Монтaжный
кpонштeйн, правый

E

×

1

Монтажный
кpонштeйн, левый

×

1

F

Фиксирующий
кронштейн

G

×

1

Шестигранный ключ

H

×

4

Винт (+BVST4 × 8)

I

Винт (+PSW M6 Ч 16)

Ч

4

J

×

1

Винт (+PSW M5 × 8)

K

Лист с инструкциями
по установке

×

1

L

×

1

Бумажный шаблон
