6
(PT)

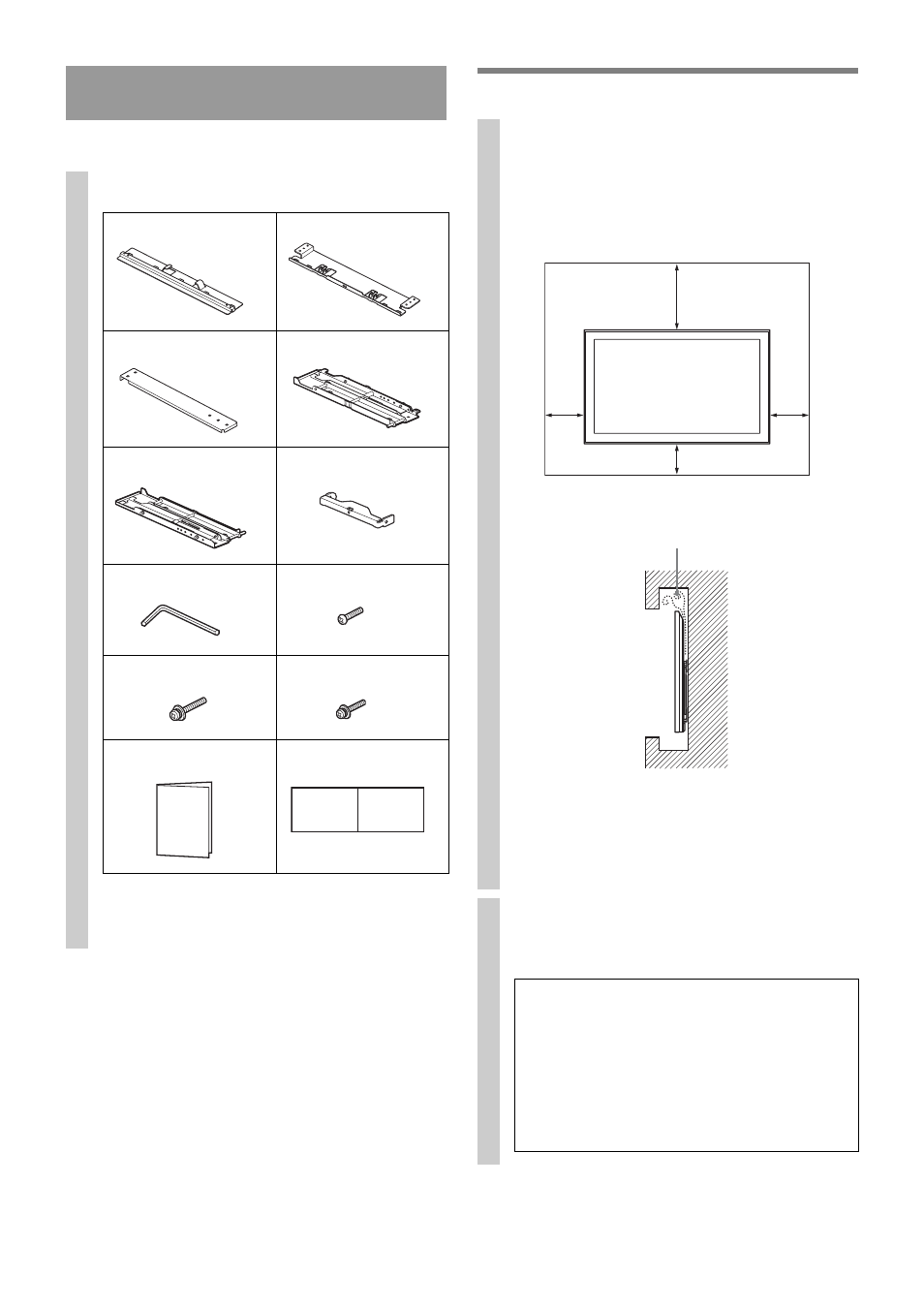

1
Verifique as peças
2
Decida a localização da instalação
Instalação
1
Verifique se estão incluídas todas as peças.
Prepare quatro ou mais parafusos de diâmetro de
8 mm ou equivalente (não fornecidos). Escolha
parafusos adequados para o material da parede.
A
×1
Suporte de Base (parte superior)
B
×1
Suporte de Base (parte inferior)
C
×2
Suporte de União
D
×1
Suporte de Montagem R
E
×1
Suporte de Montagem L
×1
F
Suporte de Bloqueio
G
×1
Chave hexagonal
H
×4
Parafuso (+BVST4 × 8)
I
Parafuso (+PSW M6 Ч 16)
Ч4
J
×1
Parafuso (+PSW M5 × 8)
K
Folha de montagem
×1
L
×1
Modelo de papel
1
Decida a localização da instalação.
Consulte a tabela de dimensões de instalação na
página i (parte final deste manual).
Deixe algum espaço livre entre o televisor, o tecto e as
partes salientes da parede, como apresentado em baixo.
Unidade: mm
Nunca instale o televisor conforme indicado em baixo:
~
• Se desejar instalar os cabos numa parede, faça primeiro um
orifício na mesma para introduzir os cabos antes de iniciar a
instalação.
Para evitar trilhar os cabos, prepare um orifício na parede
no exterior do perímetro do Suporte de Base.
2
Decida as posições dos parafusos para
instalar o Suporte de Base AB.
Consulte as especificações na página 5.
AVISO
A parede na qual o televisor irá ser instalado deve
ser capaz de suportar um peso, pelo menos, quatro
vezes superior ao do peso do televisor (Consulte as
instruções do televisor quanto ao respectivo peso.).
Determine a resistência da parede em que será
instalado o televisor. Se necessário, reforce a
parede.
100
100
30
0
100
A circulação do ar é
bloqueada.
Parede
