Қазақша -
Жалғау панелі
Жалғасы...
☛
Дыбыстауыш немесе бейне жүйесін теледидарға жалғаған кезде, барлық элементтердің
ажыратылғанына көз жеткізіңіз.
Сыртқы құрылғыны жалғаған кезде қосылым түйіспесінің түсін сымның түсіне сәйкес
келтіріңіз.
1
POWER IN
Құрылғымен бірге жеткізілген қорек сымын
жалғаңыз.
2
COMPONENT IN
Компонентке арналған дыбыстауыш (AUDIO
L/R) және бейне (Y/P
B
/P
R
) кіріс ұяшықтары.
3
PC IN(PC) / AUDIO
Компьютердегі бейне және дыбыстауыш
шығыс ұяшықтарына жалғаңыз.
4
EXT 1, EXT
Бейнемагнитофон, DVD ойнатқыш, бейне
ойындар немесе бейне дискі ойнатқыштары
сияқты сыртқы құрылғыларға арналған кіріс
және шығыс ұяшықтары.
Кіріс/шығыс техникалық сипаттамалары
Ағытпа
Кіріс
Шығыс
Бейне Дыбыстауыш
(С/О)
RGB
Бейне +
Дыбыстауыш (С/О)
EXT 1 ✔
✔
✔
Теледидар
сигналдарына
арналған
шығыстар ғана бар.
EXT 2 ✔
✔
Таңдауға болатын
шығыс.
5
Сыртқы дыбыстағыш құрылғыларды
жалғау
Теледидардан шығатын RCA дыбыстағыш
сигналдарын аудио жабдық сияқты сыртқы
сигнал көзіне жалғаңыз.
6
SERVICE
− Қызмет көрсетуге арналған ағытпа.
− Теледидарды қарау бұрышын қашықтан
басқару пультін пайдалану арқылы
лайықтағыңыз келсе, электрмен
қозғалатын қабырғалық аспа қапсырмасы
мен теледидардың арасындағы тізбекті
ұяшықты жалғаңыз.

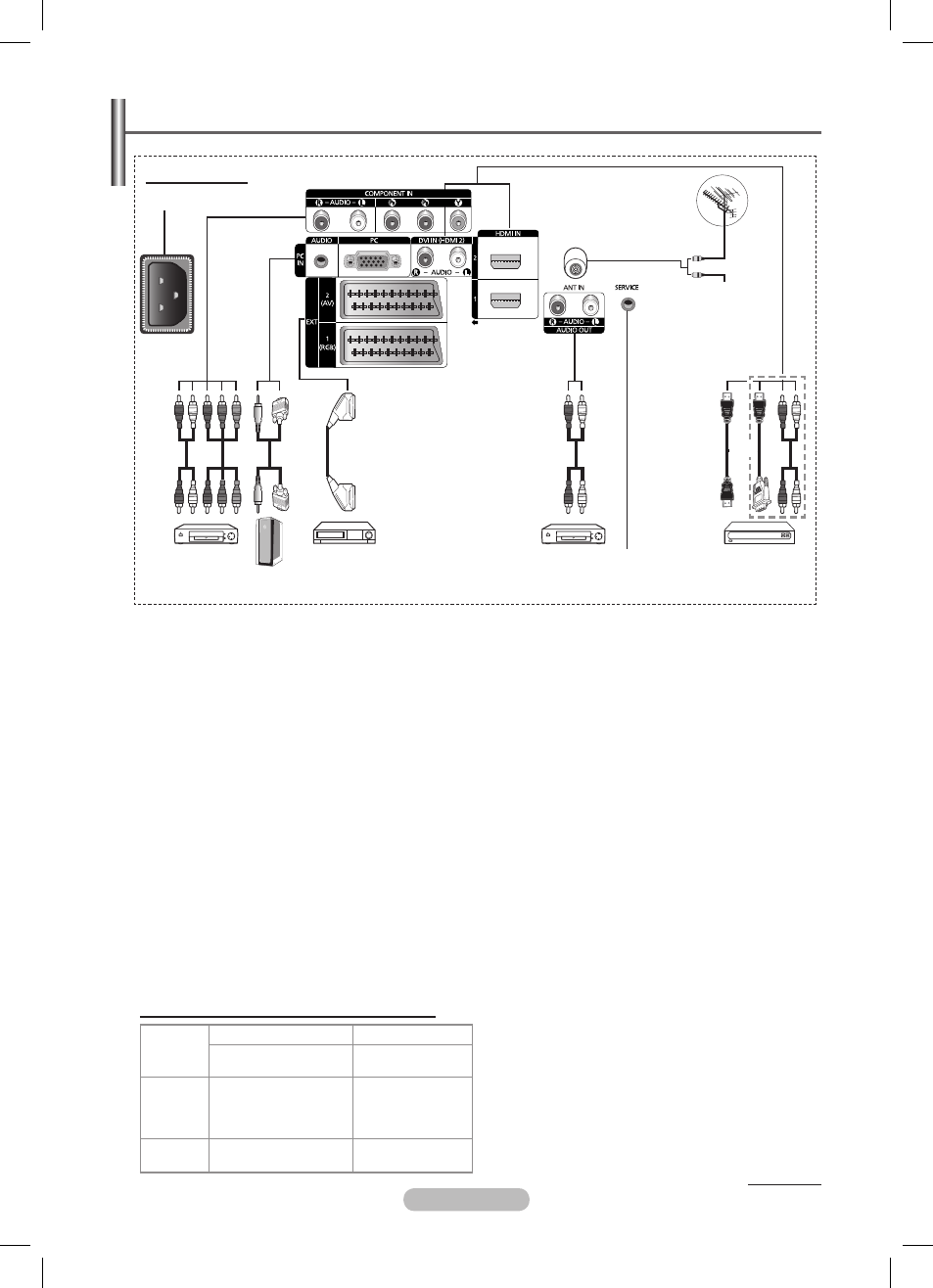

Артқы панель
➢
Құрылғының түсі мен пішіні үлгі түріне байланысты әр түрлі болуы мүмкін.
Кабельдік теледидар
желісі
немесе
1
4
3
2
5
7
8
6
немесе
