Русский -

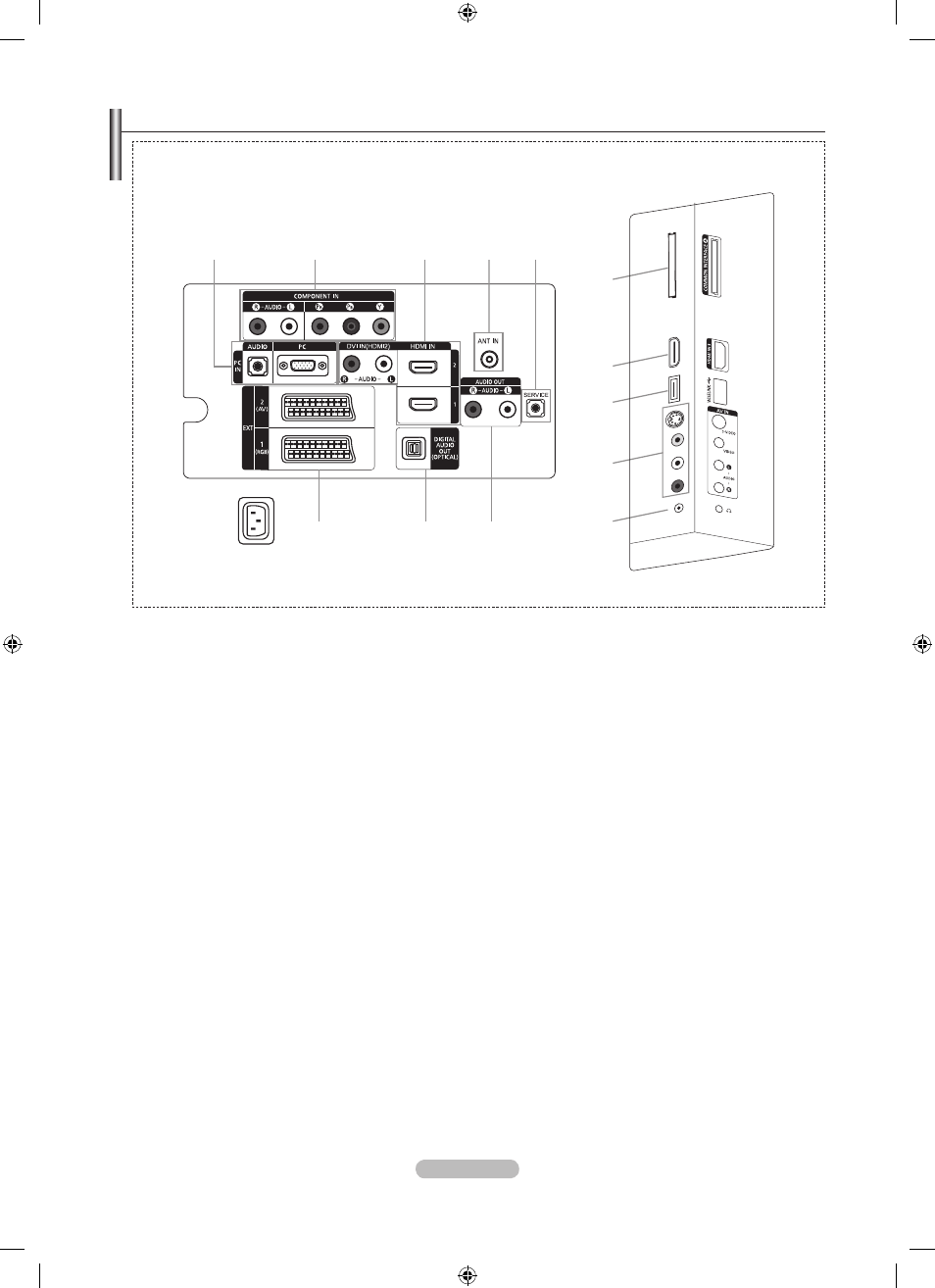

Соединительная панель
При подключении внешнего устройства к телевизору убедитесь, что питание данного устройства выключено.
Подключая внешнее устройство, проследите, чтобы цвет соединительного разъема совпадал с цветом кабеля.
1 PC In[PC] / [AUDIO]
Подсоединение к разъему видео- и аудиовыхода ПК.
2
COMPOnenT In
Подсоедините один конец компонентного видеокабеля к компонентному разъему (“P
R
”, “P
B
”, “Y”) на задней панели
телевизора, а другой конец - к соответствующему компонентному разъему видео выхода устройства DTV или
проигрывателя DVD-дисков.
Если требуется подключить к телевизору одновременно видеоприставку и устройство DTV (или проигрыватель
DVD), необходимо подключить видеоприставку к устройству DTV (или проигрывателю DVD), после чего подключить
устройство DTV (или проигрыватель DVD) к компонентному разъему (“P
R
”, “P
B
”, “Y”) телевизора.
Разъемы P
R
, P
B
и Y компонентных устройств (DTV или DVD) иногда имеют маркировку Y, B-Y и R-Y или Y, Cb и Cr.
Соедините с помощью аудиокабелей RCA разъемы [R - AUDIO - L], расположенные на задней панели телевизора, с
соответствующими разъемами аудиовыхода устройства DTV или проигрывателю DVD.
3
HDMI In , HDMI In , HDMI In
Поддерживает AV-устройства с возможностью подключения через интерфейс HDMI (приставки, проигрыватели DVD)
При соединении двух устройств с помощью разъема HDMI дополнительный аудиокабель не требуется.
При использовании кабеля HDMI/DVI необходимо выполнить подключение к гнезду HDMI IN 2.
Что такое HDMI?
“High Definition Multimedia interface” позволяет передавать цифровые видеоданные высокого разрешения и
многоканальные цифровые аудиосигналы.
Разъем HDMI/DVI обеспечивает DVI-соединение с дополнительным устройством с помощью соответствующего
кабеля (в комплект не входит). Различие между HDMI и DVI состоит в том, что устройство HDMI меньше
по размеру, оснащено технологией защиты от незаконного копирования HDCP (High Bandwidth Digital Copy
Protection), а также поддерживает многоканальные цифровые аудиосигналы.
На телевизоре может отсутствовать звук, а изображения отображаться с необычными цветами, если к нему подключены
проигрыватели DVD, декодеры кабельного телевидения ил спутниковые ресиверы, поддерживающие версии HDMI, более
ранние, чем 1.3. Если отсутствует звук, когда используется старый кабель HDMI, подключите кабель HDMI к гнезду HDMI IN
2, а аудиокабели к гнездам DVI IN (HDMI2) [R-AUDIO-L] на задней панели телевизора. В этом случае обратитесь в компанию,
предоставившую DVD-проигрыватель/приемник кабельного или спутникового телевидения, чтобы узнать версию HDMI, а
затем запросите обновление. Кабели HDMI, отличные от 1.3, могут вызывать дрожание изображения на экране.
➣
➣
-
-
-
-
-
-
-
-
➣
-
-
➣
1
2
3
4
5
6
3
7
8
9
0
!
@
Цвет и форма устройства могут различаться в зависимости от модели.
➣
Разъем для
шнура питания
[Разъемы на
боковой панели]
