Külmkapi paigaldamine _15
01 KÜLMKAPI P
AIGALDAMINE

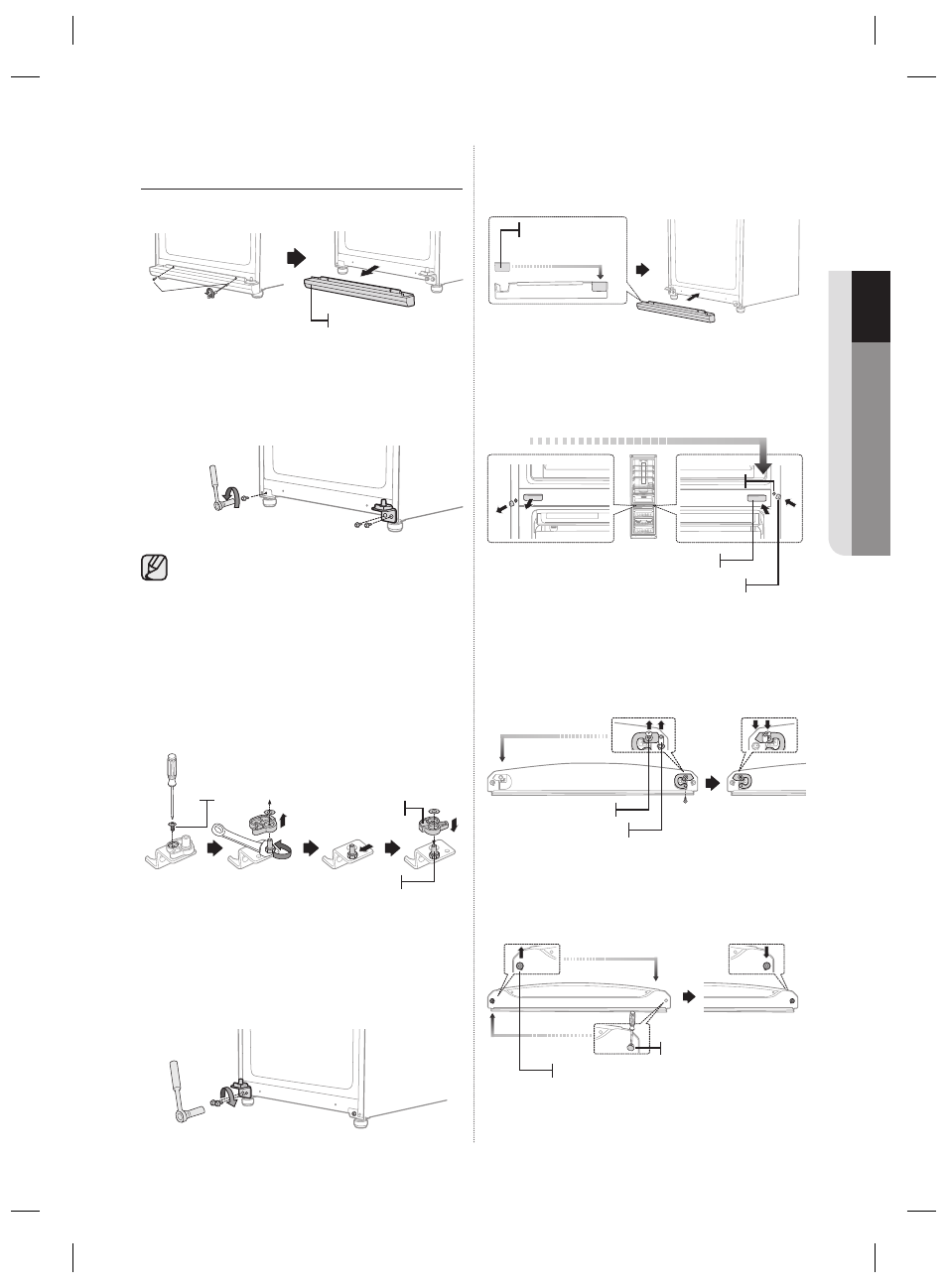

KÜLMIKU UKSE AVANEMISE
SUUNA MUUTMINE (JÄTKUB)
6. Eemaldage esijala kate peale 2 kruvi eemaldamist.
7. Keerake lahti 2 alumist uksehinge kinnitavat kruvi
ning keerake lahti ka polt vasakpoolse esijala
juurest, kuhu kinnitatakse eemaldatud alumine
uksehing.
Enne alumise uksehinge eemaldamist keerake
esimesi jalgu kergelt kellaosuti suunas kergeks
eemaldamiseks ja kinnitamiseks.
8. Muutke alumise uksehinge asendit.
Eemaldage automaatse juhiku kruvi ja eemaldage
alumise uksehinge osa 11mm võtmega. Kinnitage
alumise uksehinge osa vasakule ja asetage
vastupidises suunas automaatne juhik tagasi.
9. Kinnitage alumine uksehing külmiku vasakusse
nurka, kus etapis 8 eemaldasite poldi.
Kruvige allesjäänud polt külmiku alumise parema
nurga külge, et saaksite sedavajadusel tulevikus
kasutada.
10. Pöörake alumise uksehinge kate teistpidi ning
kinnitage seejärel külmiku alaossa esimese
tugijala kate.
11. Paigutage keskmise uksehinge kate, kruvi
kate ning kruvi vasakpoolselt ukseküljelt
parempoolsele küljele.
12. Eemaldage sügavkülmiku ukse alumine
parempoolne kruvi. Vahetage ukse stopper ja
uksehinge kaitse paremalt vasakule.
13. Lükake uksehinge kaitse ja selle kate
sügavkülmiku ülaosas oma kohale.
Kruvid
Esijala kate
10mm
10mm
Alumise uksehinge osa
Automaatne
juhik
Kruvi
Alumise
uksehinge kate
Kruvi kate
Keskmise uksehinge kate
Kruvi Kruvi
Uksehinge kaitse
Ukse stopper
Uksehinge kaitse
Kaitse kate
