14_ sovutgichni o'rnatish
2. Tepa qopqoqni bo'shatib oling. Tepa qopqoq
ostidagi sim uzilganiga ishonch hosil qiling.
Tepa qopqoqni olishda elektr simlariga
shikast yetkazmaslik uchun ehtiyot bo'ling.
3. Simni uzing va Sovutgichning tepa qismidagi 3 ta
boltni bo'shatib oling.
Sovutgich eshigi mahkam yopilganiga
ishonch hosil qiling.
4. Sovutgich eshigini avaylab yuqoriga to'g'ri
ko'tarish orqali o'rta sharnirdan chiqarib oling.
O'rta sharnir O'rta sharnir
Sovutgich eshigi og'ir, Sovutgich eshigini
bo'shatib olishda o'zingizni jarohatlab
olmaslik uchun ehtiyot bo'ling.
5. 2 ta bolt va o'ng tomondagi murvatni bo'shatib
olish orqali o'rta sharnirni Sovutgichdan ajrating.
Muzlatish kamerasi eshigini avaylab yuqoriga to'g'ri
ko'tarish orqali quyi sharnirdan chiqarib oling.
O'rta sharnir O'rta sharnir
Quyi sharnir Quyi sharnir
Muzlatgish kamerasi eshigi og'ir, uni bo'shatib olishda
o'zingizni jarohatlab olmaslik uchun ehtiyot bo'ling.
DIQQAT
DIQQAT
DIQQAT
DIQQAT

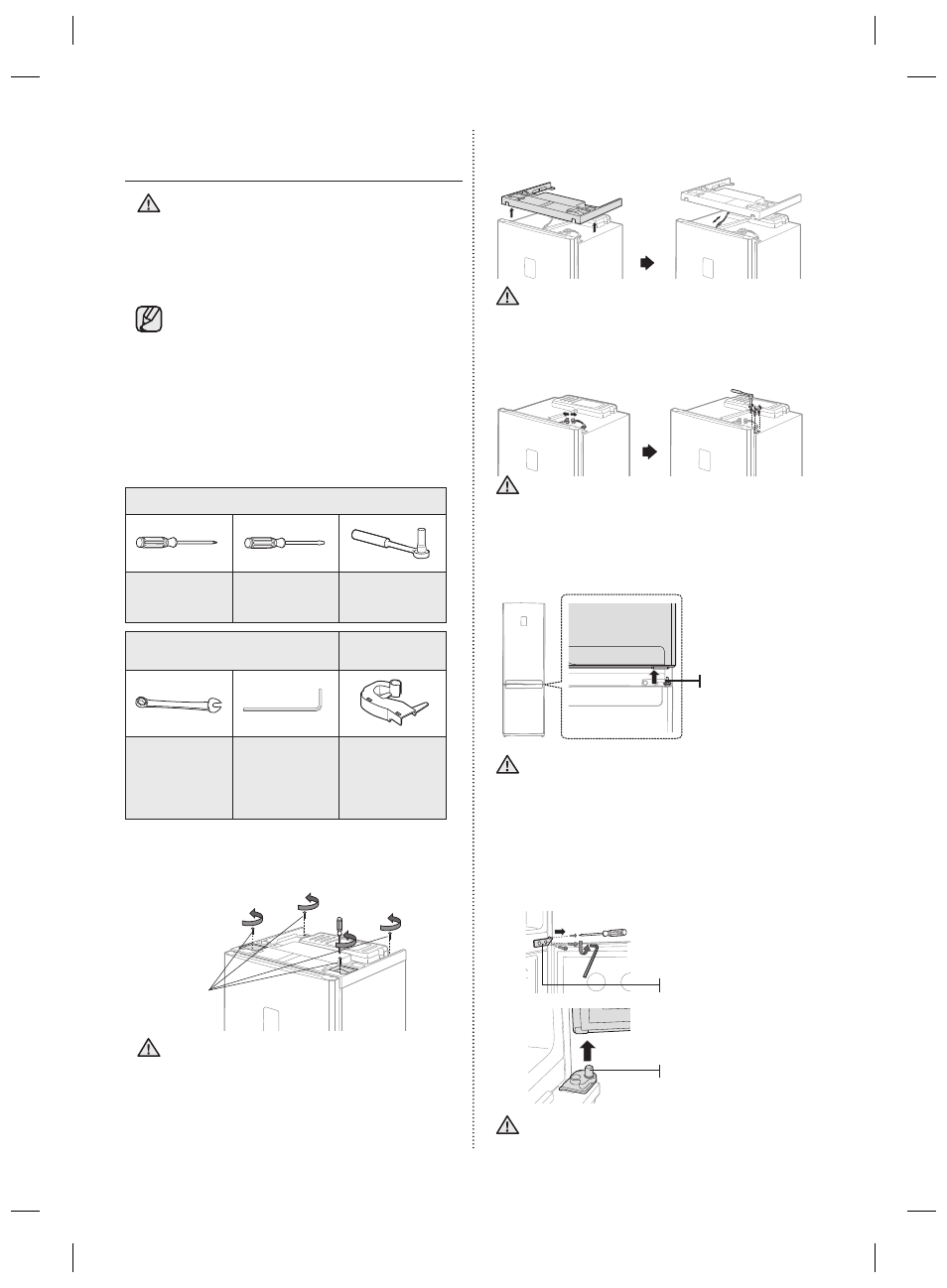

SOVUTGICH ESHIGINI
ALMASHTIRISH
Samsung eshikni almashtirishni Samsung
kompaniyasning vakolatli xizmat ko'rsatish
xodimlari bajarishini tavsiya qiladi.
Bu to'lov asosida va xarajatlarni
xaridorqoplashi bilan amalga oshiriladi.
Eshikni almashtirishga bo'lgan urinish
vaqtida yetkazilgan zarar uchun ishlab
chiqaruvchining kafolati amal qilmaydi.
Ushbu holatlar oqibatida talab qilingan har
qanday ta'mirlash ishlari to'lov asosida va
xarajatlarni xaridor qoplashi bilan amalga
oshiriladi.
Kerakli asboblar
Sovutgich bilan birga berilmaydi
Qo'shuv
shaklidagi
otvyortka (+)
Tekis uchli
otvyortka (-)
10 mm.li
ko'ndalang kalit
(boltlar uchun)
Sovutgich bilan birga
berilmaydi
Qo'shimcha
qism
11 mm.li gayka
kaliti (sharnir
o'qi uchun)
3/16''
o'lchamdagi
universal gayka
kaliti (o'rta
sharnir uchun)
Yuqoridagi chap
sharnir qopqog'i
(Tepa qopqoq
ostida)
1. Sovutgichning Tepa qopqog'idagi 4 ta murvatni
bo'shatib oling.
Murvat Murvat
Elektr simlarini ushlashdan avval Sovutgich
vilkasi rozetkadan uzilganiga ishonch hosil
qiling.
OGOHLANTIRISH
OGOHLANTIRISH
