sovutgichni o'rnatish _15
01 SOVUTGICHNI
O'RNA
TISH
10. Quyi ilmoq qopqog'ining bir tomonini oling
va keyin Sovutgich past qismidagi old oyoq
qopqog'ini biriktiring.
Quyi ilmoq
Quyi ilmoq
qopqog'i
qopqog'i
11. O'rta ilmoq qopqog'i tomoni, murvat qopqog'ini
oling va chapdan o'ng tomonga burang.
Murvat qopqog'i
Murvat qopqog'i
O'rta ilmoq qopqog'i
O'rta ilmoq qopqog'i
Murvat
Murvat
12. Sovutgich eshigining quyi o'ng tomonidagi
murvatni bo'shatib oling.
Eshik tirgagi va ilmoq vtulkasini chapdan o'ngga
o'zgartiring.
Ilmoq vtulkasi
Ilmoq vtulkasi
Eshik tirgagi
Eshik tirgagi
13. Muzxona eshigi tepasidagi ilmoq vtulkasi va vtulka
qopqog'ini oling.
Ilmoq vtulkasi
Ilmoq vtulkasi
Vtulka qopqog'i
Vtulka qopqog'i

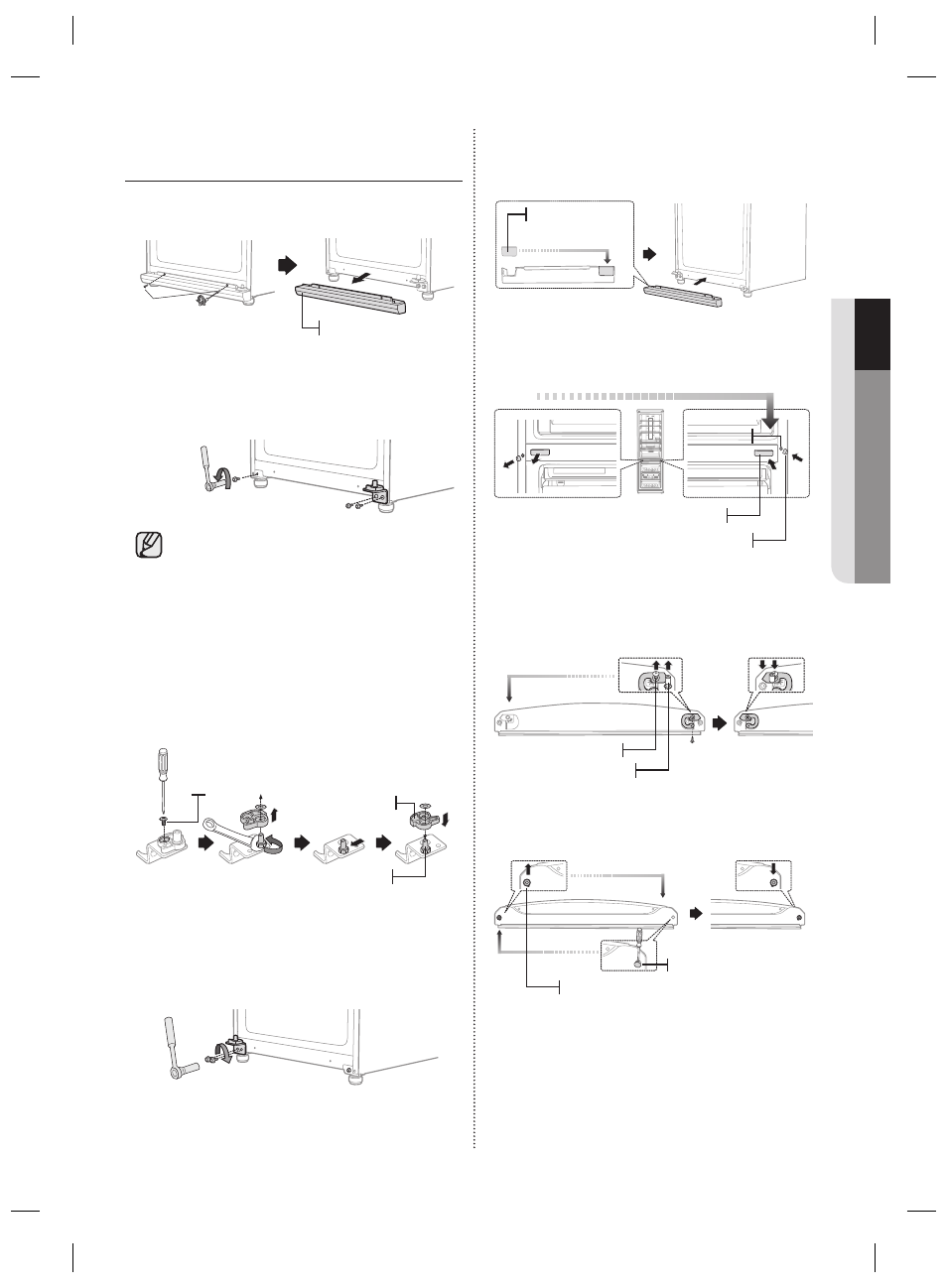

SOVUTGICH ESHIGINI
ALMASHTIRISH (DAVOMI)
6. 2 ta murvatni bo'shatib olgandan keyin old oyoq
qopqog'ini ajratib oling.
Murvat
Old oyoq qopqog'i
Old oyoq qopqog'i
7. Quyi sharnirni mahkamlovchi 2 ta boltni hamda
bo'shatib olingan quyi sharnir biriktiriladigan old
oyoqning chap tomonidagi boltni bo'shating.
10 mm
10 mm
10 mm
10 mm
Quyi sharnirni bo'shatib olishdan avval
ajratish va yig'ish oson bo'lishi uchun
old oyoqlarni soat mili yonalishida ozgina
burang.
8. Quyi ilmoq o'qining holatini o'zgartiring.
Avtomatik yo'naltirgichdagi murvatni bo'shatib
oling va quyi ilmoq o'qini 11 mm o'lchamdagi
gayka kaliti bilan bo'shatib oling. Chapdagi quyi
ilmoq o'qini biriktiring va aylantirilgan avtomatik
yo'naltirgichni qayta joyiga qo'ying.
Quyi ilmoq o'qi
Quyi ilmoq o'qi
Avtomatik
Avtomatik
yo'naltirgich
yo'naltirgich
Murvat
Murvat
9. Sovutgichning avvalroq 8-amalda bolt bo'shatib
olingan quyi chap tomonidagi quyi ilmoqni
biriktiring.
Sovutgichning quyi o'ng tomonidagi qolgan boltni
kelajakda foydalanish uchun aylantiring.
