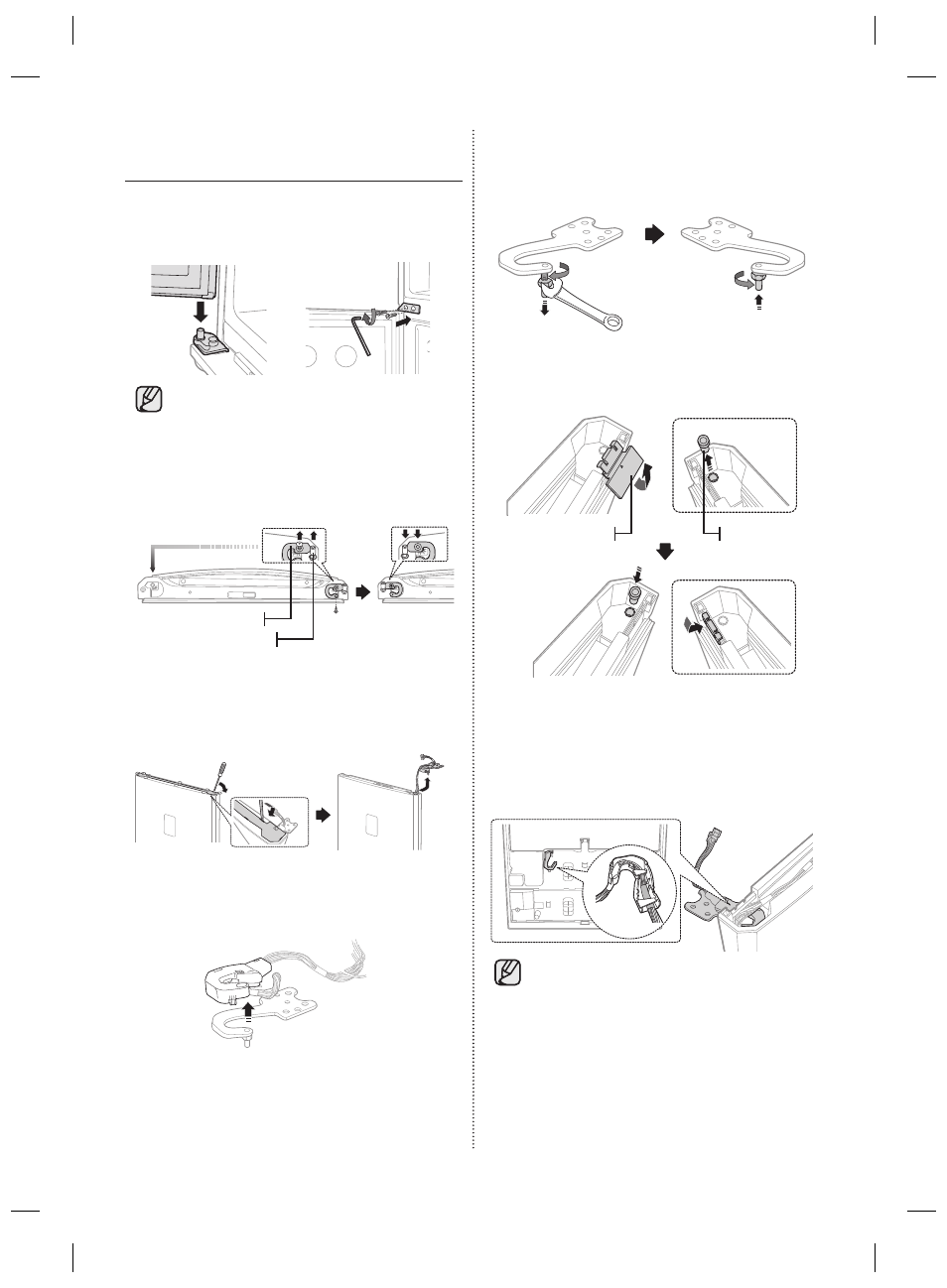

16_ sovutgichni o'rnatish
18. Yuqori ilmoq o'qini ajratish uchun 11 mm
o'lchamdagi gayka kalitidan foydalaning. Yuqori
ilmoqni aylantiring va yuqori ilmoq o'qini qayta
biriktiring.
19. Muzlatish kamerasi eshigi tepasidagi eshik
qopqog'i yoni va ilmoq vtulkasini oling.
Eshik qopqog'i Eshik qopqog'i Ilmoq vtulkasi Ilmoq vtulkasi
20. 19-amalni teskaridan bajargan holda yuqori
ilmoqni qayta yig'ing. (Yuqori jadvalning tagidan
topish mumkin bo'lgan yuqori chap ilmoq
qopqog'idan foydalaning.) Yig'ilgan ilmoqni
muzlatish kamerasining chap tomoniga qo'ying.
Simdagi qizil tasma yuqori chap ilmoq
qopqog'ining uchiga joylashtirilganiga
ishonch hosil qiling.
SOVUTGICH ESHIGINI
ALMASHTIRISH (DAVOMI)
14. Muzxona eshigini avaylab qayta joyiga qo'ying.
O'rta ilmoqni chap tomondan 2 ta bolt bilan
qotiring.
Muzxona eshigini almashtirgandan keyin
murvat qoladi. U Sovutgichning ishlashiga
ta'sir ko'rsatmaydi.
15. Muzlatish kamerasi eshigining quyi o'ng
tomonidagi murvatni bo'shatib oling. Eshik tirgagi
va ilmoq vtulkasini o'ngdan chapga o'zgartiring.
Ilmoq vtulkasi Ilmoq vtulkasi
Eshik tirgagi Eshik tirgagi
16. Uchi tekis otvyortka bilan muzlatish kamerasi
eshigi tepasidagi simlar qopqog'ini bo'shatib
oling, so'ngra muzlatish kamerasi eshigining o'ng
tomonidan yuqori ilmoq va simlarni chiqarib oling.
17. Yuqori ilmoqdan yuqori ilmoq qopqog'ini ajratib
oling va yuqori ilmoq qopqog'idan simlarni
torting.
