Установка и настройка _15
01
УСТАНОВКА
И
НАСТРОЙКА

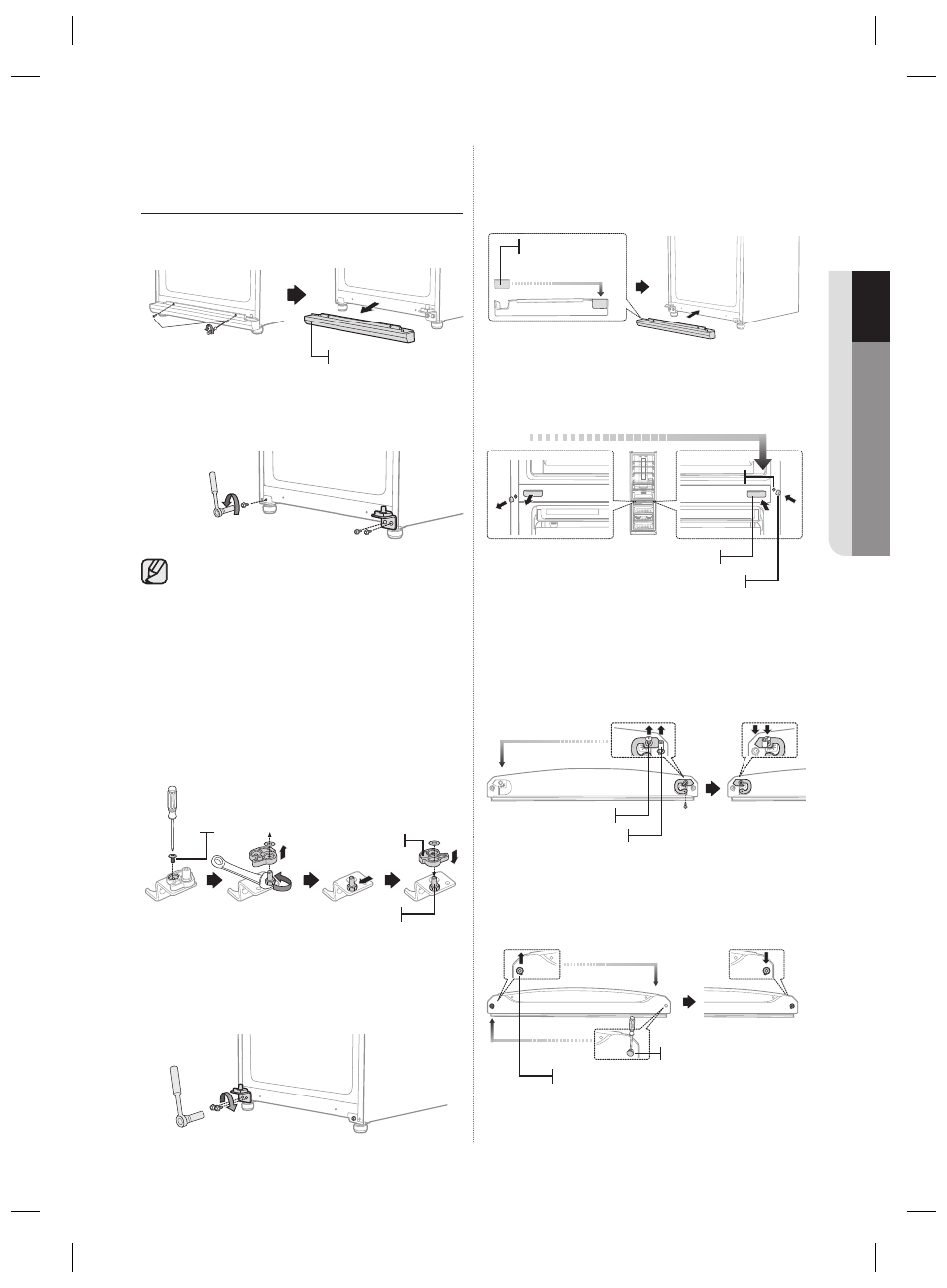

ПЕРЕВЕШИВАНИЕ
ДВЕРЦЫ ХОЛОДИЛЬНИКА
(ПРОДОЛЖЕНИЕ)
6. Удалите два винта и снимите крышку передней
ножки.
7. Открутите два болта, крепящих нижнюю петлю,
и болт на левой стороне около передней ножки,
где будет крепиться снятая нижняя петля.
Для удобства при демонтаже и сборке
перед снятием нижней петли слегка
поверните передние ножки по часовой
стрелке.
8. Измените положение оси нижней петли.
Удалите винт с автоматической направляющей
и удалите ось нижней петли с помощью
11-миллиметрового гаечного ключа.
Прикрепите ось нижней петли к левой стороне
и установите автоматическую направляющую
на место противоположной стороной.
9. Прикрепите нижнюю петлю на нижней левой
стороне холодильника, где располагался болт,
удаленный в шаге 8. Вверните болт в отверстие
на нижней правой стороне холодильника для
использования в дальнейшем.
10. Переставьте колпачок нижней петли
на другую ее сторону и прикрепите
крышку передней ножки к нижней части
холодильника.
11. Переместите колпачок средней петли, винт и
колпачок винта с левой стороны на правую.
12. Удалите винт с нижней правой стороны
дверцы морозильной камеры.
Измените ограничитель дверцы и втулку петли
с правой на левую.
13. Перенесите втулку петли и колпачок втулки на
верхнюю часть дверцы холодильника.
Винты
Крышка передней
ножки
10mm
10mm
Ось нижняя петля
Автоматическая
направляющая
Винты
Колпачок
нижней петли
Колпачок винта
Колпачок средней петли
Винт Винт
Втулка петли
Ограничитель дверцы
Втулка петли
Колпачок втулки
