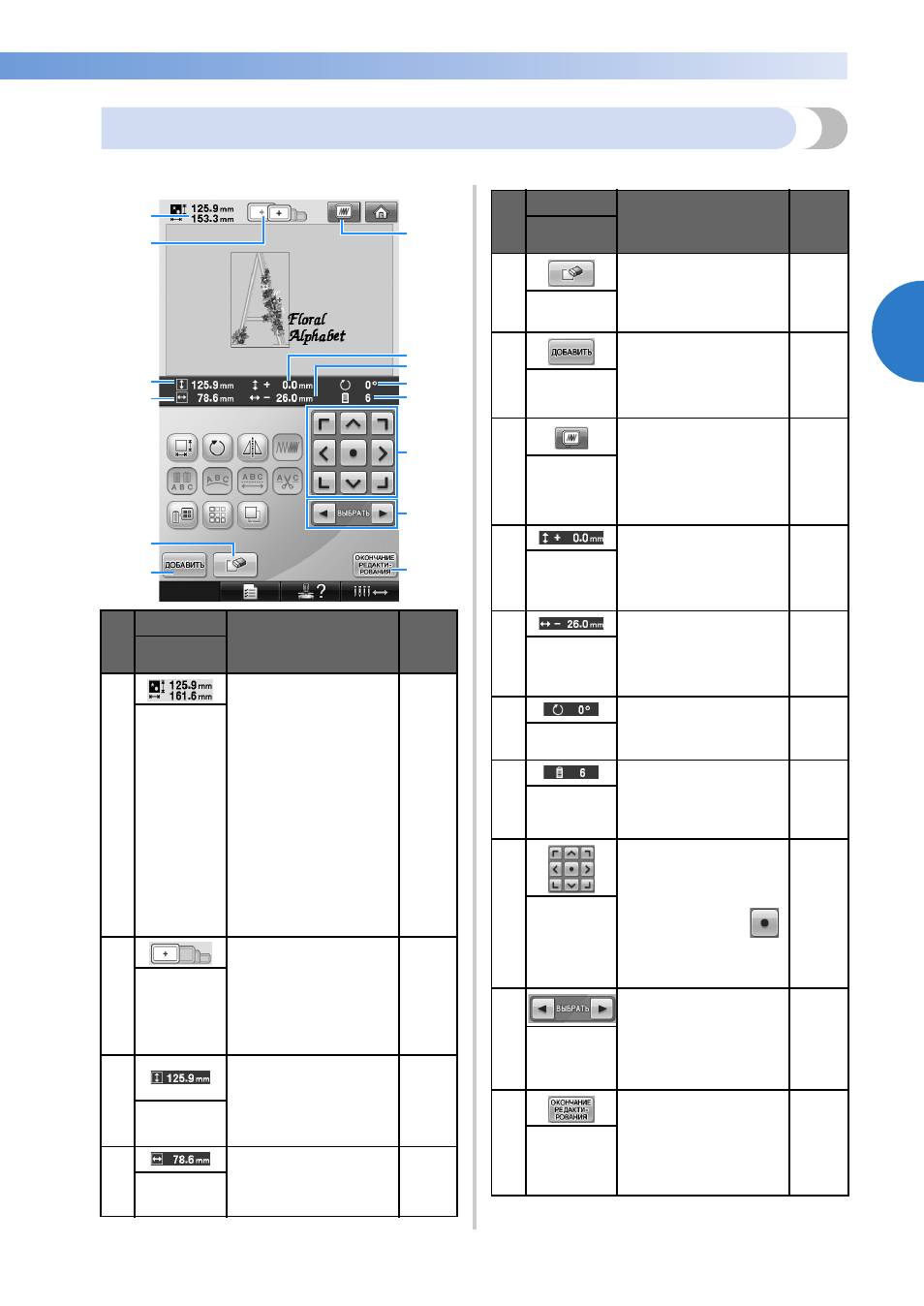

Пояснения к изображениям на экране редактирования рисунков
На этом экране можно редактировать рисунок.
No.
Отображение
Функция Страница
Название
кнопки
1
Показывает размер
рисунка вышивки, в
текущий момент
представленного в области
отображения рисунков.
Верхнее значение
указывает высоту, а
нижнее – ширину. Если
рисунок вышивки состоит
из нескольких
скомбинированных
рисунков, указывается
размер всего рисунка в
целом, включающего в
себя все составляющие
его рисунки.
Размер
рисунка
2
Показывает размеры
пялец, которые могут
использоваться для
вышивания рисунка, в
текущий момент
представленного в области
отображения рисунков.
стр. 47
Обозначения
пялец
3
Показывает размер по
вертикали
редактируемого рисунка. Размер
(по вертикали)
4
Показывает размер
по горизонтали
редактируемого
рисунка.
Размер
(по горизонтали)
2
D
A
3
B
6
C
7
1
4
5
0
9
8
5
Служит для удаления
рисунка. При нажатии
этой кнопки
редактируемый
рисунок удаляется.
стр. 180
Кнопка
удаления
6
Служит для добавления
рисунков. При нажатии
этой кнопки появляется
экран выбора группы
рисунков.
стр. 162
Кнопка
добавления
7
Позволяет отобразить
на дисплее
изображение рисунка
для предварительного
просмотра.
стр. 46
Кнопка
предварител
ьного
просмотра
8
Показывает расстояние
по вертикали, на
которое перемещается
редактируемый
рисунок.
стр. 163
Расстояние от
центра
(по вертикали)
9
Показывает расстояние
по горизонтали, на
которое перемещается
редактируемый
рисунок.
стр. 163
Расстояние от
центра
(по горизонтали)
0
Показывает угол, на
который поворачивается
редактируемый рисунок.
стр. 166
Угол
поворота
A
Отображение общего
количества цветов нитей
для редактируемого
рисунка.
Количеств
о цветов
нитей
B
Перемещение позиции
вышивки редактируемого
рисунка в направлении
соответствующей стрелки.
(При нажатии кнопки
позиция вышивки
перемещается в центр
области вышивания.)
стр. 163
Кнопки
позициони
рования
C
Служат для выбора
редактируемого рисунка,
когда рисунок вышивки
состоит из нескольких
скомбинированных
рисунков.
стр. 163 Кнопки
выбора
рисунка
D
Служит для
завершения
редактирования и
возврата к экрану
настроек процедуры
вышивания.
стр. 44
Кнопка
завершения
редактиров
ания
