Узлы и детали машины и их функции 21
1
—————————————————————————————————————————————————————————————————————————————————————

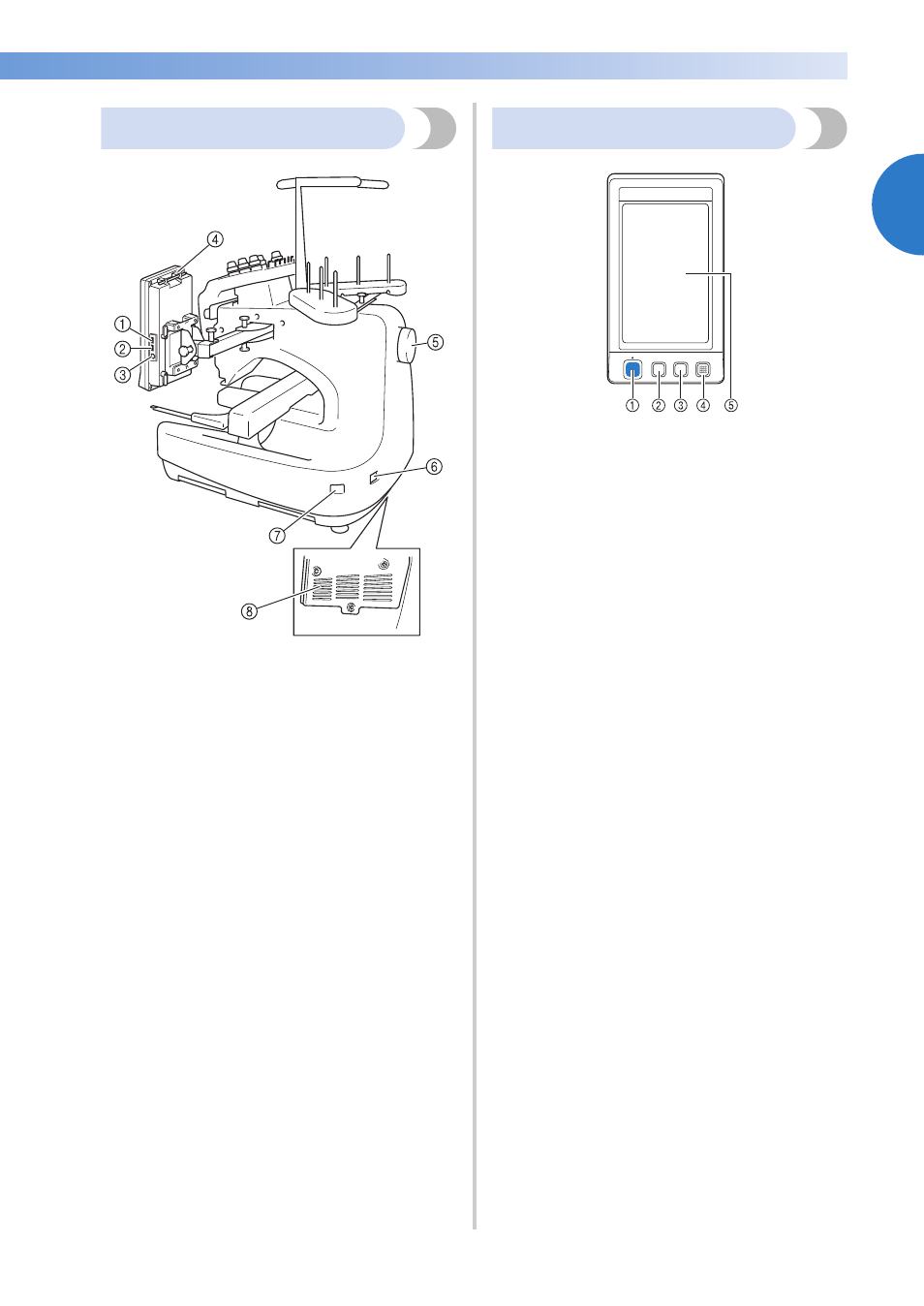

Вид справа/сзади
1
Основной (верхний) USB-порт для носителей
Для передачи рисунков с USB-носителя или на
него подключайте USB-носитель
непосредственно к USB-порту.
2
USB-порт для мыши
3
USB-порт для компьютера
Для импорта/экспорта рисунков между
компьютером и машиной подключите USB-кабель
к USB-порту.
4
Держатель пера для нажатия кнопок на
сенсорном экране
Держатель пера для сенсорного экрана служит
для хранения пера, когда оно не используется.
5
Маховик
При повороте маховика игла перемещается
вверх и вниз . Маховик следует вращать по
направлению к ЖК-панели (против часовой
стрелки).
6
Гнездо для подключения сетевого шнура
В это гнездо вставляется разъем сетевого шнура.
7
Выключатель питания
Сетевой выключатель служит для включения (I) и
выключения (
{
) машины.
8
Вентиляционные отверстия
Панель управления
1
Кнопка “Пуск/Стоп”
Кнопка “Пуск/Стоп” служит для запуска или
остановки машины. Наличие и цвет подсветки
этой кнопки изменяются в зависимости от
рабочего режима машины.
2
Кнопка обрезки нити
При нажатии на эту кнопку выполняется обрезка
верхней и нижней нити.
3
Кнопка автоматической заправки нити в иглу
При нажатии на эту кнопку происходит
автоматическая заправка нити в иглу.
4
Динамик
5
ЖК-дисплей (сенсорный экран)
Посредством нажатия на кнопки,
отображающиеся на этом экране, можно
выбирать и редактировать рисунки узоров и
подтверждать различные информационные
сообщения.
Вид снизу
Красный,
горит
непрерывно
: Когда машина не может
начать шитье
Зеленый,
мигает
: Когда машина может
начать шитье
Зеленый,
горит
непрерывно
: Когда машина выполняет
шитье
Не горит
: Когда машина выключена
