ПРИЛОЖЕНИЕ —————————————————————————————————————————————————————————————————————————
230
6

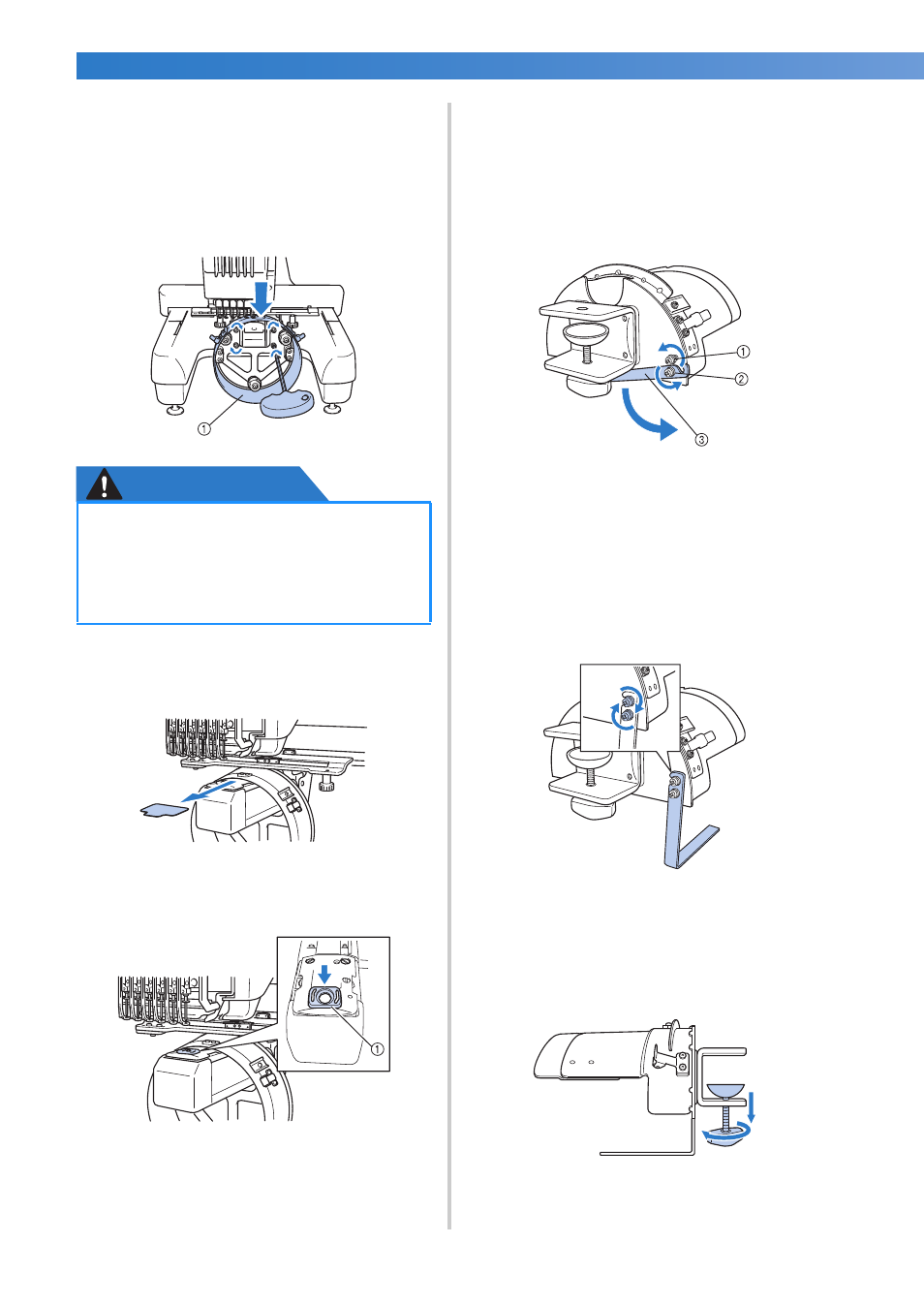

Слегка прижмите кольцо, а затем
шестигранной отверткой (большой)
затяните четыре винта с
шестигранным углублением в головке,
расположенные на внутренней
стороне кольца.
Туго затяните эти винты.
1 Кольцо
ОСТОРОЖНО!
7
Извлеките прокладку, вставленную в
пункте
5
.
■ Установка проставки игольной пластины
Установите проставку игольной пластины
на игольную пластину.
1 Проставка игольной пластины
■ Подготовка монтажного приспособления
Опустите ограничитель, а затем установите
монтажное приспособление на устойчивой
поверхности, например на столе.
1
С помощью крестообразной отвертки
ослабьте два винта, а затем опустите
ограничитель в направлении стрелки.
1 Ослабьте этот винт, чтобы ограничитель
можно было зацепить за винт и зажать его
этим винтом.
2 Ослабьте этот винт до такой степени,
чтобы можно было перемещать
ограничитель.
3 Ограничитель
2
Затяните два винта.
• Убедитесь, что ограничитель надежно
закреплен.
Установите монтажное приспособление на устойчивую
монтажную поверхность, например на стол.
3
Ослабьте винт с накаткой для монтажного
приспособления так, чтобы раскрытие
монтажной скобы было шире, чем толщина
монтажной поверхности.
• Монтажная скоба может быть
установлена на монтажной
поверхности толщиной от 9 до 38 мм.
● Убедитесь в надежности затяжки
каждого винта с шестигранным
углублением в головке. Если
какой-либо винт затянут слабо,
это может привести к травме.
