ПРИЛОЖЕНИЕ —————————————————————————————————————————————————————————————————————————
232

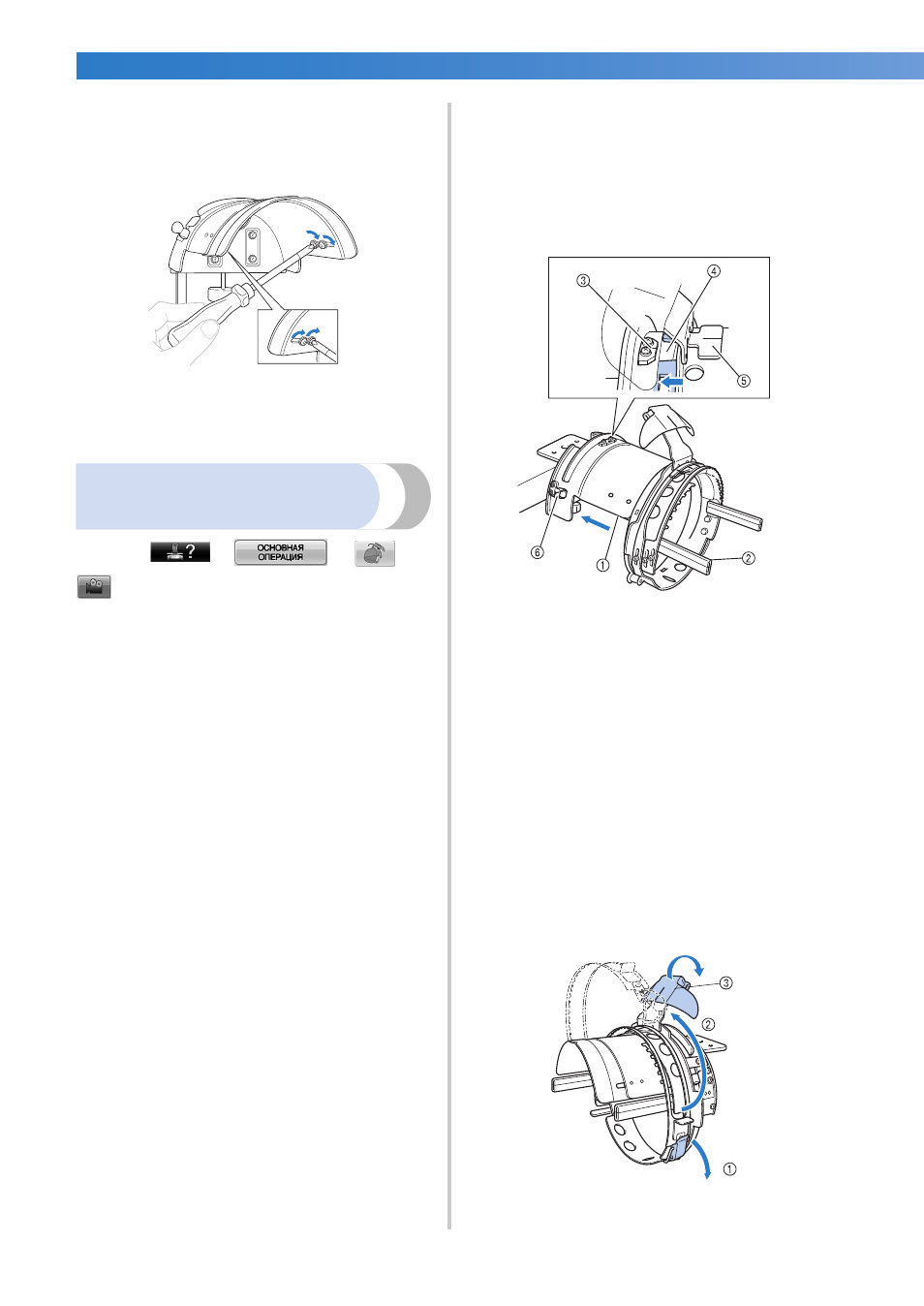

Выдвиньте монтажное приспособление к
себе, а затем с помощью крестообразной
отвертки затяните четыре винта (два на
левой стороне и два на правой).
X На этом подготовка монтажного
приспособления к работе
завершается.
Установка устройства для
вышивания бейсболок
Нажмите → → →
, чтобы просмотреть на ЖК-дисплее
видеоролик о выполнении этой операции (см.
стр. 206).
Поместите головной убор в устройство для
вышивания бейсболок, установленное на
монтажное приспособление, а затем снимите
устройство с монтажного приспособления
вместе с закрепленным головным убором.
Затем установите устройство для вышивания
бейсболок на привод устройства для
вышивания бейсболок на машине.
■ Установка устройства для вышивания бейсболок на
монтажное приспособление и закрепление головного убора
1
Установите устройство для вышивания
бейсболок на монтажное приспособление.
Совместите боковые стороны монтажного
приспособления с растяжками на устройстве для
вышивания бейсболок, а затем установите
устройство для вышивания бейсболок на место.
1 Боковая сторона монтажного приспособления
2 Растяжка на устройстве для вышивания бейсболок
3 Направляющая планка на монтажном
приспособлении
4 Паз на пяльцах для вышивания бейсболок
5 Держатель ленты, подшитой внутри головного убора
6 Держатель
• Совместите паз устройства для
вышивания бейсболок с направляющей
планкой на монтажном
приспособлении, а затем вдвиньте
устройство так, чтобы оно со щелчком
зафиксировалось на месте.
X Устройство для вышивания бейсболок
закрепляется двумя держателями (зажимами),
одним на правой и одним на левой стороне.
2
Разомкните фиксатор на устройстве для
вышивания бейсболок, нажав на него вниз, и
освободите защелку. Раскройте зажимную
рамку. Также откройте держатель козырька.
1 Замок с защелкой размыкается
2 Зажимная рамка раскрывается
3 Держатель для полей (козырька)
