ПРИЛОЖЕНИЕ —————————————————————————————————————————————————————————————————————————
228
4

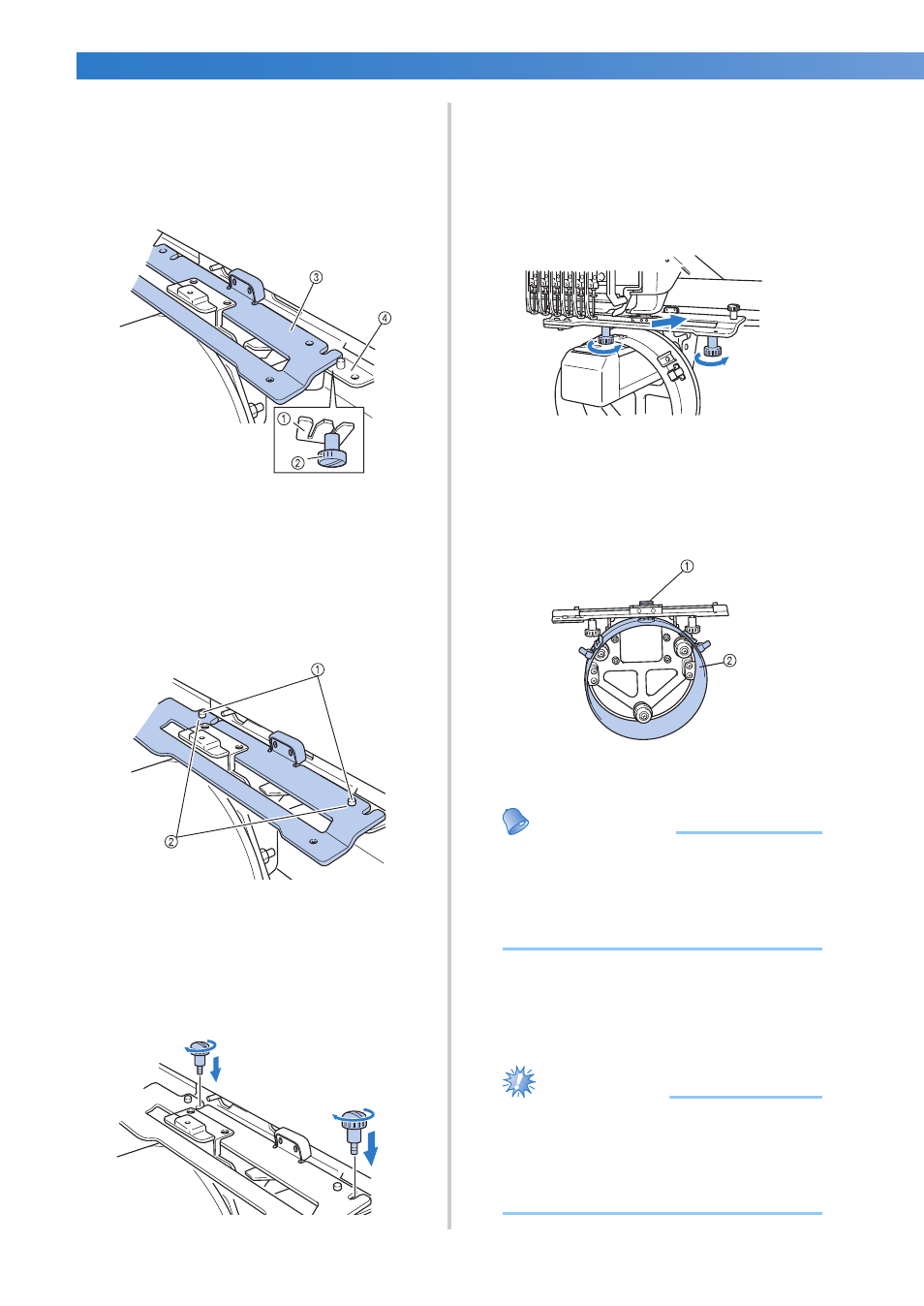

Вставьте два винта с накаткой снизу привода
устройства для вышивания бейсболок в
клиновидные вырезы (пазы) в каретке, а
затем положите пластину для установки
привода устройства для вышивания
бейсболок на пластину для установки
устройства на каретке.
1 Паз в каретке
2 Винт с накаткой привода устройства для
вышивания бейсболок
3 Пластина для установки привода
устройства для вышивания бейсболок
4 Пластина для установки устройства на каретке
5
Вставьте штифты на пластине для установки
устройства на каретке в отверстия, имеющиеся
в пластине для установки привода устройства
для вышивания бейсболок.
1 Штифты на пластине для установки устройства для
вышивания бейсболок
2 Отверстия в пластине для установки привода
устройства для вышивания бейсболок
6
Вставьте и затяните два верхних винта с
накаткой во внешние отверстия пластины
для установки привода устройства для
вышивания бейсболок.
7
Надавливая на привод устройства для
вышивания бейсболок в направлении
машины таким образом, чтобы он был
полностью вставлен, затяните два
нижних винта с накаткой для
закрепления привода устройства для
вышивания бейсболок.
X На этом установка привода устройства
для вышивания бейсболок
завершается.
■ Регулировка привода устройства для
вышивания бейсболок
1 Г-образная скоба
2 Кольцо
Напоминание
● Если используется одна и та же
машина, то регулировку привода
устройства для вышивания бейсболок
требуется выполнить только при
первом использовании машины.
1
Включите машину. После того как
каретка переместится в свое исходное
положение, выключите машину.
Примечание
● Регулировку привода устройства для
вышивания бейсболок можно
выполнять только тогда, когда каретка
находится в своем исходном
положении.
