Техническое обслуживание 249
7
—————————————————————————————————————————————————————————————————————————————————————

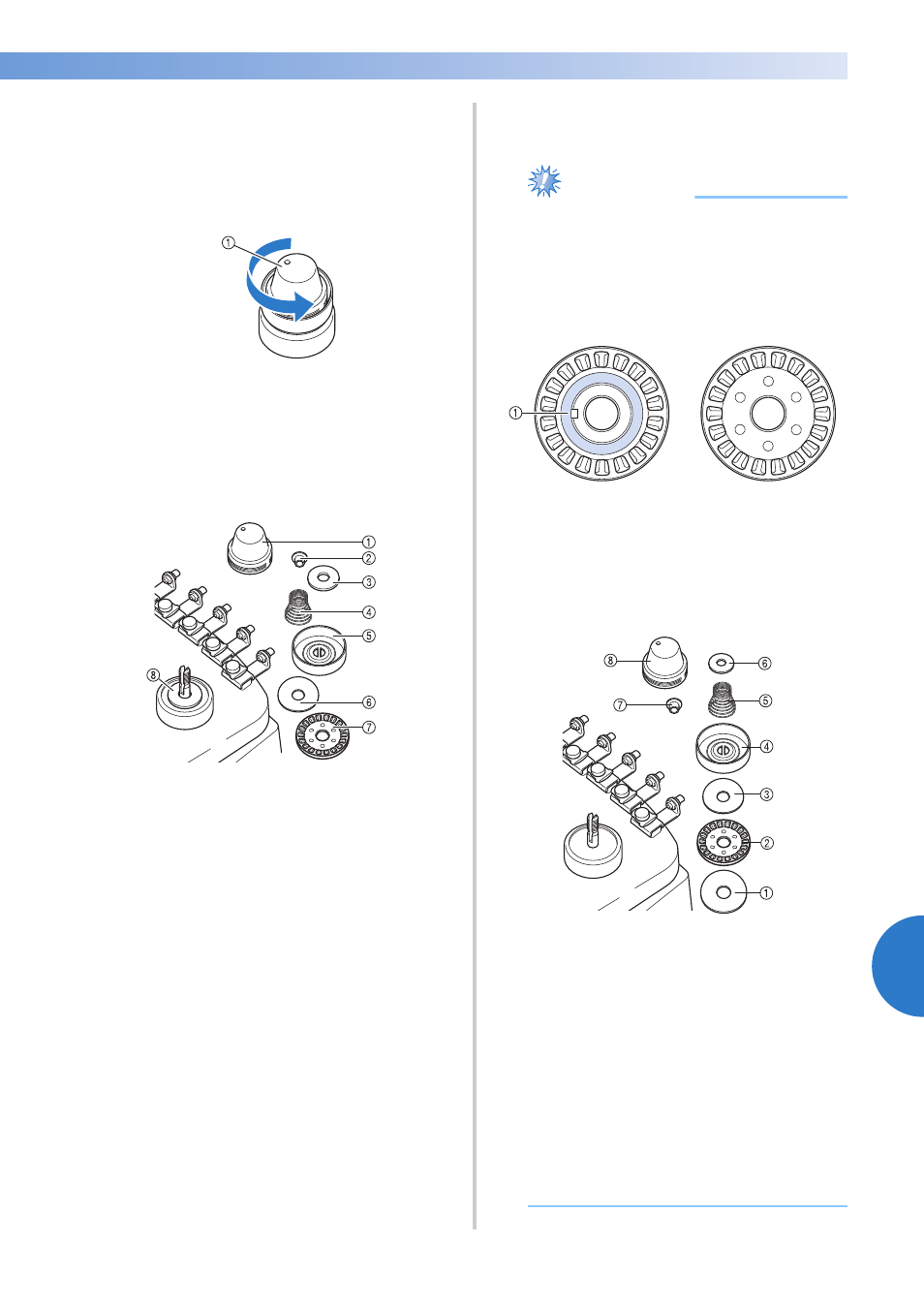

■ Разборка и очистка блока натяжения
1
Чтобы снять регулятор натяжения
нити, поверните регулятор против
часовой стрелки, как показано на
рисунке.
1
Регулятор натяжения нити
2
При помощи прилагаемой щеточки для
очистки удалите все обрывки нити и
пыль с двух войлочных шайб
(верхней, нижней) внутри регулятора
натяжения нити.
1
Регулятор натяжения нити
2
Нейлоновая шайба
3
Нейлоновая шайба предназначена только
для натяжителя № 4
4
Пружина натяжения
5
Базовая пружина натяжения
6
Войлочная шайба (верхняя)
7
Регулятор натяжения
8
Войлочная шайба (нижняя)
3
Сборка блока натяжения.
Примечание
● При сборке блока натяжения будьте
внимательны и не установите
регулятор натяжения верхним краем
вниз.
На нижней части имеется магнит.
1
Магнит
● При сборке блока натяжения только
натяжитель № 4 имеет на одну деталь
больше, чем остальные блоки натяжения.
1
Войлочная шайба (нижняя)
2
Регулятор натяжения (с магнитом внизу)
3
Войлочная шайба (верхняя)
4
Базовая пружина натяжения
5
Пружина натяжения
6
Нейлоновая шайба (только для натяжителя № 4)
7
Нейлоновая шайба
8
Регулятор натяжения нити
● При сборке блока натяжения будьте
внимательны и следите, чтобы не
потерять детали и чтобы все детали
были установлены на свои места.
Если блоки натяжения собраны
неправильно, возможно неправильное
функционирование машины.
Низ
Верх
