2.
Описание редуктора
www.nord.com B2050-RU-0613
-7-
2.
Описание редуктора

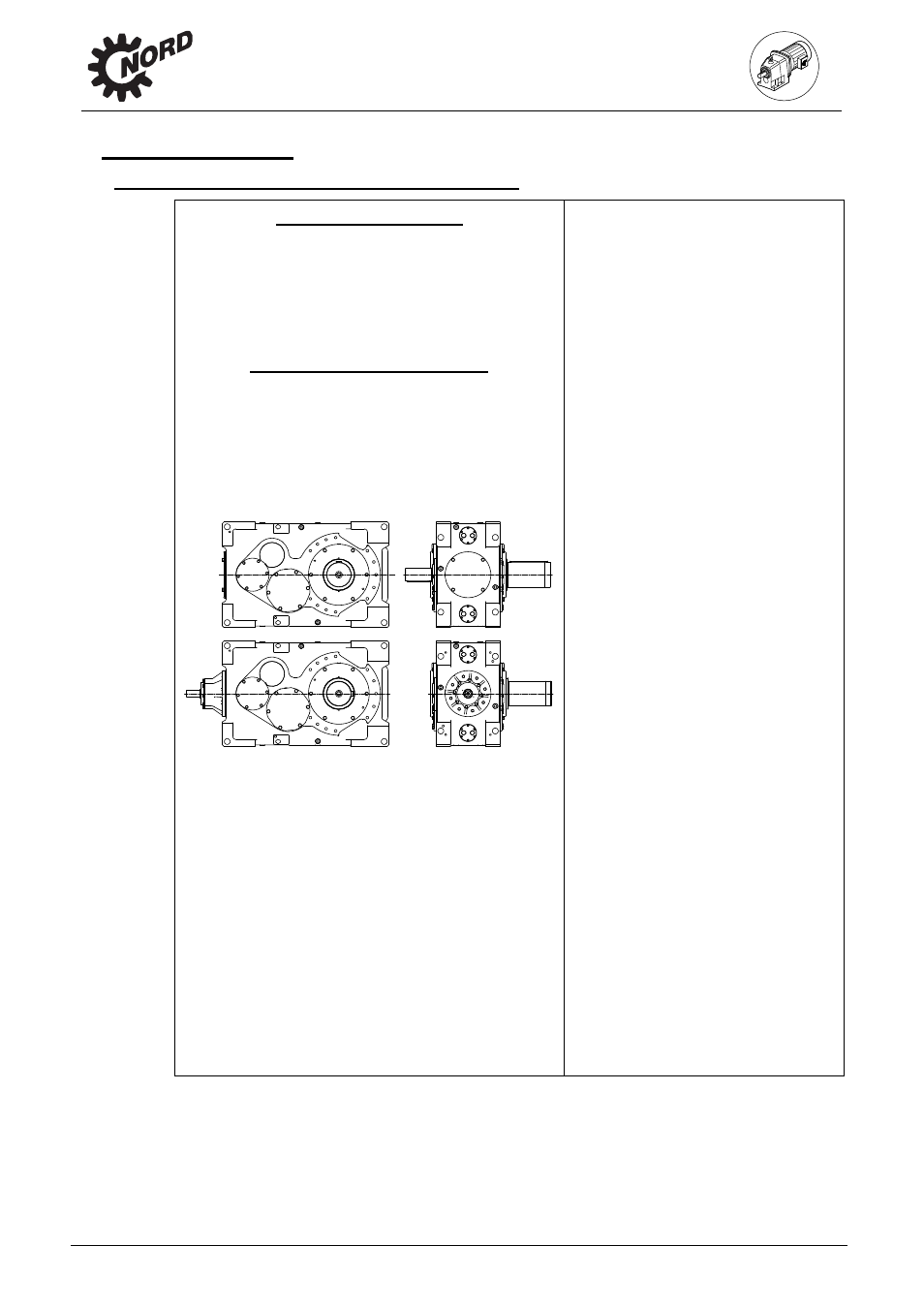

2.1
Условные обозначения и виды редукторов
Цилиндрический редуктор
SK 7207, SK 8207, SK 9207, SK 10207
SK 11207, SK 12207, SK 13207, SK 15207
(2-
х ступенчатый)
SK 7307, SK 8307, SK 9307, SK 10307
SK 11307, SK 12307, SK 13307, SK 15307
(3-
х ступенчатый)
Редуктор с конической передачей
SK 7407, SK 8407, SK 9407, SK 10407
SK 11407, SK 12407, SK 13407, SK 15407
(3-
х ступенчатый)
SK 7507, SK 8507, SK 9507, SK 10507
SK 11507, SK 12507, SK 13507, SK 15507
(4-
х ступенчатый)
Исполнения / варианты
-
Крепление за лапы, со сплошным
валом
A
Исполнение с полым валом
B
Узел крепления
CS2
Система охлаждения масло /
воздух
D
Упор против проворачивания
EA
Полый вал с зубчатым профилем
ED
эластичный моментный рычаг
EV
Сплошной вал с зубчатым
шпоночным профилем
EW
Приводной вал с зубчатым
шпоночным профилем
F
Блочный фланец
FAN
Вентилятор
FK
Воротниковый фланец
F1
Фланец приводного вала
H
Защитный кожух
IEC
Стандартный двигатель по IEC
Л
Сплошной вал с обеих сторон
MF..
Фундаментная рама для двигателя
…B
с тормозом
…K
с эластичной муфтой
…T
с гидродинамической муфтой
MS..
Качающаяся рама двигателя
…B
с тормозом
…K
с эластичной муфтой
…T
с гидродинамической муфтой
NEMA
Стандартный двигатель по NEMA
S
Стяжная муфта
В
Сплошной вал
VL
Усиленный подшипниковый узел
VL2
Дополнительный усиленный
подшипниковый узел
(
Исполнение для мешалки)
VL3
Дополнительный усиленный
подшипниковый узел
(
Исполнение для мешалки с
защитой от протечек масла)
W
свободый приводной вал
W2
Две цапфы приводного вала
W3
Три цапфы приводного вала
Двойной редуктор – это редуктор, состоящий из двух отдельных редукторов. Эксплуатация
редукторов SK11207 – SK15507 производится в соответствии с положениями данного
руководства; эксплуатация установленных редукторов производится в соответствии с
положениями руководства по эксплуатации и обслуживанию B2000, тем не менее, нужно
учитывать, что это два отдельных редуктора. Пример обозначения двойного редуктора:
SK13307/7282 (
состоит из двух редукторов – SK13307 и SK 7282).
